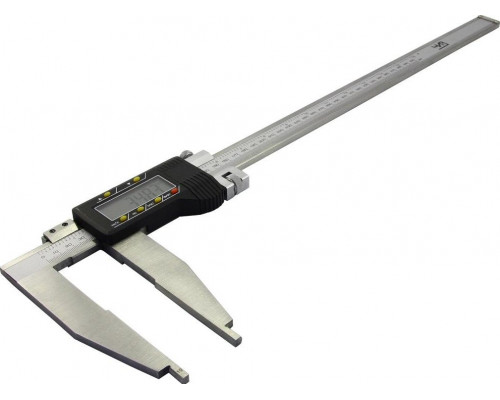

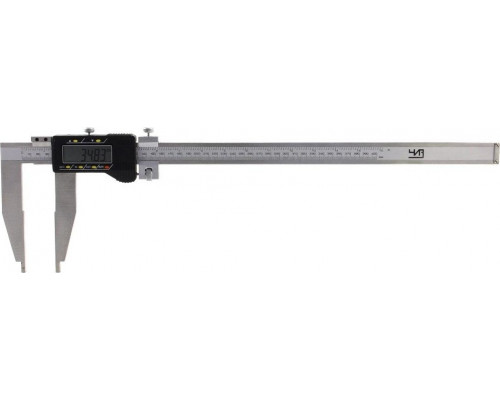

Штангенциркуль электронный ЧИЗ ШЦЦ-3-630 0,01 мм с губками 200 мм

Электронный штангенциркуль ЧИЗ ШЦЦ-3-630: точность для крупных деталей

Этот инструмент — профессиональный измерительный прибор, предназначенный для работы с крупногабаритными деталями. Модель ШЦЦ-3-630 от Челябинского инструментального завода (ЧИЗ) сочетает в себе цифровую точность и возможность измерять объекты длиной до 630 миллиметров. В отличие от компактных штангенциркулей, эта версия ориентирована на задачи, где требуется контроль размеров больших заготовок, сварных конструкций или элементов механизмов.

Конструктивные особенности и тип ШЦЦ-3

Данный штангенциркуль относится к типу ШЦЦ-3. Его главная особенность — расположение измерительных губок только с одной стороны штанги. Это конструктивное решение обеспечивает повышенную жесткость и устойчивость прибора при работе с длинномерными объектами. Губки длиной 200 миллиметров позволяют выполнять замеры на значительном удалении от края детали, что важно при измерении пазов, проточек или внутренних полостей в крупных изделиях.

Цифровой блок: удобство и функциональность

Вместо традиционного нониуса, который требует визуального совмещения шкал, здесь используется электронный блок с жидкокристаллическим дисплеем. Это дает несколько практических преимуществ:

• Мгновенное считывание результата — показания выводятся на экран в цифровом виде, исключая ошибки «на глаз».


• Возможность обнуления в любой точке шкалы — функция «нуль» позволяет легко выполнять относительные измерения, например, сравнивать отклонения от эталонного размера.


• Переключение между метрической (мм) и дюймовой (дюймы) системами — удобно при работе с импортными чертежами или деталями.

Диапазон измерений и точность

Максимальный диапазон измерений составляет 630 мм. Это делает модель пригодной для контроля крупных деталей: валов, корпусов, направляющих, листового металла. Цена деления — 0,01 мм, что соответствует точности, достаточной для большинства задач в машиностроении, металлообработке и ремонтных работах. Важно понимать: электронный блок не повышает класс точности самого инструмента, но упрощает процесс измерения и снижает влияние человеческого фактора.

Материал и практические ограничения

Штанга и губки изготовлены из инструментальной стали. Это обеспечивает износостойкость и сохранение геометрии при интенсивной эксплуатации. Однако следует учитывать, что электронный штангенциркуль требует аккуратного обращения: он чувствителен к ударам, попаданию влаги и стружки. Для сохранения точности рекомендуется после работы очищать измерительные поверхности и штангу, а также избегать падений. Прибор не предназначен для измерений в агрессивных средах или при высокой запыленности без дополнительной защиты.

На что обратить внимание при выборе

• Длина губок 200 мм — это не просто характеристика, а показатель возможности измерять глубокие пазы и внутренние полости. Для стандартных деталей такая длина избыточна, но для крупных изделий — критична.


• Тип ШЦЦ-3 (односторонние губки) означает, что прибор не имеет верхних губок для разметки или наружных замеров с другой стороны. Это компромисс в пользу жесткости.


• Электронная часть требует элемента питания (обычно батарейка типа LR44 или аналогичная). Перед началом работы убедитесь в ее наличии и заряде.


• Вес 0,5 кг при длине 630 мм делает инструмент относительно легким для своего класса, но он все же требует устойчивого положения при измерении — одной рукой удерживать штангу, другой перемещать рамку.
