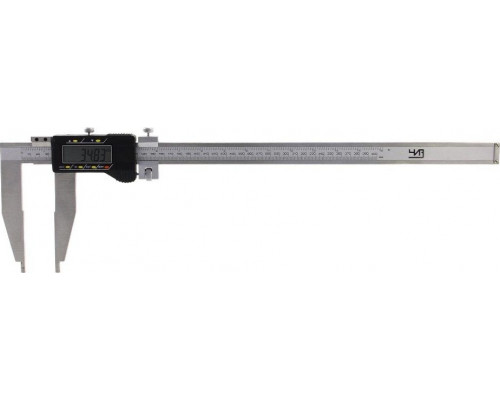

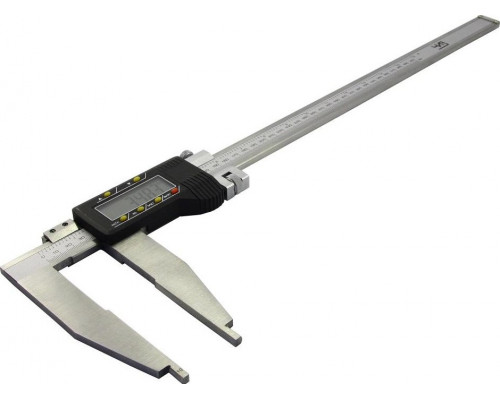

Штангенциркуль электронный ЧИЗ ШЦЦ-3-800 0,01 мм, губки 150 мм, арт. 96638

Назначение и сфера применения

Электронный штангенциркуль ЧИЗ ШЦЦ-3-800 0,01 (модель 96638) — это высокоточный измерительный инструмент, предназначенный для определения наружных и внутренних размеров деталей, а также глубин. Относится к типу ШЦЦ-3, что означает одностороннее расположение измерительных губок — обе пары (для наружных и внутренних замеров) находятся с одной стороны штанги. Такая конструкция удобна при работе с крупногабаритными заготовками, где требуется доступ к измеряемой поверхности только с одного края. Основное применение — в машиностроении, металлообработке, ремонтных мастерских и на производственных участках, где необходим контроль линейных размеров в диапазоне до 800 мм.

Ключевые особенности конструкции

Инструмент выполнен из инструментальной стали, что обеспечивает жесткость и устойчивость к износу при регулярной эксплуатации. В отличие от механических моделей, здесь функцию нониуса выполняет встроенный цифровой блок с жидкокристаллическим дисплеем. Показания снимаются непосредственно с экрана, что исключает ошибки визуального отсчета и ускоряет работу. Предусмотрена возможность обнуления показаний в любой точке шкалы — это позволяет выполнять относительные измерения (например, сравнивать отклонения от эталонного размера). Также доступно переключение между метрической (мм) и дюймовой системами, что расширяет совместимость с разными стандартами чертежей.

Практический смысл характеристик

Диапазон измерения до 800 мм позволяет работать с крупными деталями — валами, фланцами, корпусными элементами. Длина губок 150 мм дает возможность измерять внутренние диаметры и пазы на значительном удалении от края заготовки. Цена деления 0,01 мм (дискретность отсчета) соответствует точности, достаточной для большинства задач механообработки и контроля качества — от подгонки посадок до проверки допусков. Важно учитывать, что электронный блок требует питания (обычно элемент типа LR44), и его работоспособность зависит от состояния батареи. При длительном хранении рекомендуется извлекать элемент во избежание окисления контактов.

Ограничения и рекомендации по выбору

Модель ШЦЦ-3-800 не предназначена для измерений в труднодоступных местах с двух сторон — для этого потребуется инструмент типа ШЦЦ-2 с двухсторонними губками. Также стоит учитывать, что при длине штанги 800 мм инструмент имеет значительный вес и габариты, что требует аккуратности при фиксации детали и самого штангенциркуля. Для точных замеров необходимо следить за чистотой направляющих и губок, а также за отсутствием люфта каретки. При выборе важно обратить внимание на наличие сертификата поверки (если требуется для производственных задач) и на качество сборки — плавность хода каретки и четкость фиксации стопорным винтом.

Комплектация и упаковка

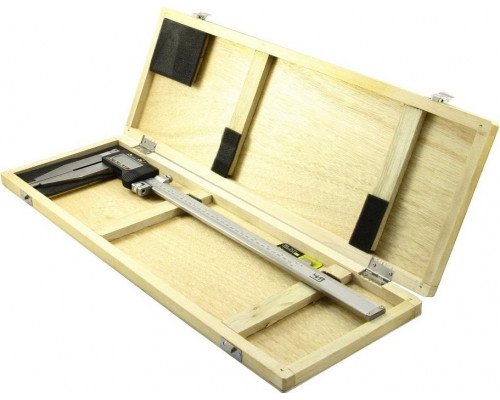

Инструмент поставляется в индивидуальной упаковке. Габариты упаковки: 250×30×800 мм, вес — 1 кг. В комплект входит сам штангенциркуль и, как правило, элемент питания. Рекомендуется хранить инструмент в сухом помещении, избегая ударов и попадания стружки на измерительные поверхности. Для продления срока службы после работы следует очищать губки и направляющие от загрязнений.
