Штангенциркуль электронный ЧИЗ ШЦЦ-3-800 0,01 мм, губки 200 мм

Назначение и конструктивные особенности

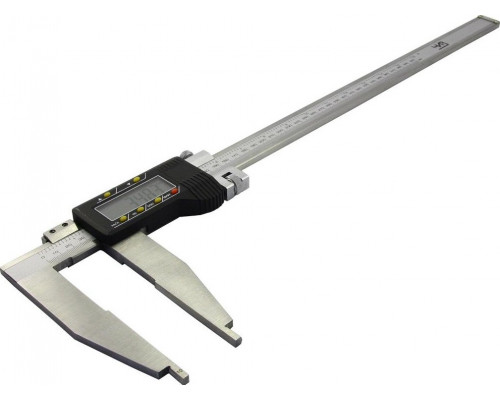

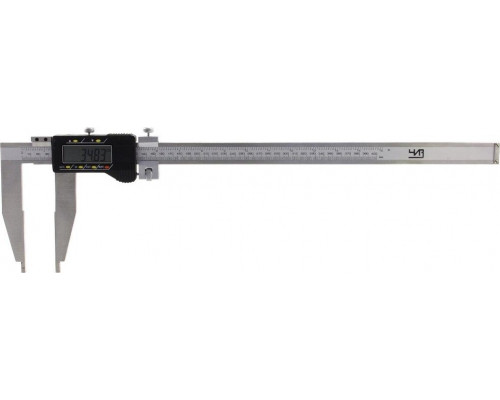

Электронный штангенциркуль ЧИЗ ШЦЦ-3-800 0,01 (арт. 96641) — это крупногабаритный измерительный инструмент, предназначенный для определения наружных и внутренних размеров деталей с высокой точностью. Модель относится к типу ШЦЦ-3, что означает одностороннее расположение измерительных губок — обе пары (для внешних и внутренних замеров) находятся с одной стороны штанги. Такая конструкция упрощает работу с крупными заготовками, когда доступ к детали возможен только с одного направления.

В отличие от механических штангенциркулей, здесь функцию нониуса выполняет встроенный цифровой блок с ЖК-дисплеем. Это исключает необходимость визуального совмещения рисок и снижает риск ошибки при считывании показаний. Результат измерения отображается сразу на экране в миллиметрах или дюймах.

Диапазон измерений и практические возможности

Максимальный диапазон измерений составляет 800 мм, что позволяет работать с крупногабаритными деталями — например, с длинными валами, профилями, листовым металлом или элементами металлоконструкций. Длина губок 200 мм даёт возможность выполнять замеры на значительном удалении от края детали, что важно при измерении внутренних пазов, уступов или диаметров в труднодоступных местах.

Цена деления 0,01 мм обеспечивает высокую точность, достаточную для большинства задач в машиностроении, металлообработке и ремонтных работах. При этом стоит учитывать, что для достижения заявленной точности требуется аккуратное позиционирование инструмента и чистота контактных поверхностей.

Материал и особенности эксплуатации

Инструмент изготовлен из инструментальной стали, что обеспечивает жёсткость конструкции и устойчивость к износу при интенсивном использовании. Однако крупный размер (длина штанги 800 мм) накладывает ограничения: штангенциркуль требует осторожного обращения, особенно при измерениях на весу, чтобы избежать деформации штанги и потери точности. Рекомендуется фиксировать деталь и инструмент перед замером.

Электронный блок питается от элемента (тип элемента не указан, обычно CR2032), который обеспечивает работу дисплея. Функция обнуления показаний в любой точке шкалы позволяет использовать инструмент как для абсолютных, так и для относительных измерений — например, для сравнения нескольких деталей или контроля допусков. Переключение между миллиметрами и дюймами расширяет совместимость с разными стандартами чертежей.

Ограничения и что важно знать

• Штангенциркуль не предназначен для измерений в агрессивных средах, при высокой влажности или запылённости — электроника и прецизионные направляющие чувствительны к загрязнениям.


• При длительном хранении или транспортировке инструмент необходимо размещать в жёстком чехле или упаковке, чтобы исключить ударные нагрузки на штангу и губки.


• Точность измерений зависит от состояния измерительных поверхностей — перед работой их следует очищать от стружки, масла и загрязнений.


• Отсутствие в описании информации о классе точности и наличии сертификата калибровки означает, что для ответственных измерений может потребоваться дополнительная поверка инструмента.

Упаковка и габариты

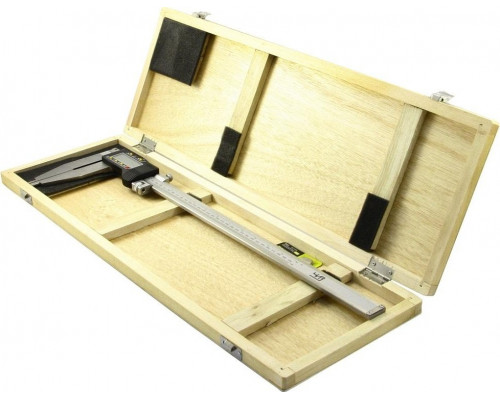

Инструмент поставляется в упаковке с размерами 200×30×800 мм и весом 1 кг. Такие габариты соответствуют длине штанги и защищают её от повреждений при хранении. Компактная высота упаковки (30 мм) говорит о том, что штангенциркуль укладывается в плоский кейс, что удобно для транспортировки, но не предполагает наличия дополнительных аксессуаров в комплекте.
