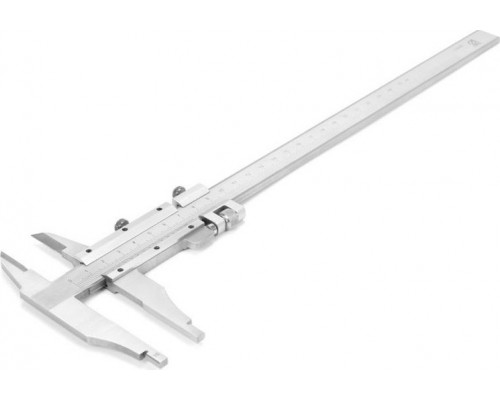

Штангенциркуль ЭТАЛОН ШЦ-2-250 0.05, 130127

Назначение и область применения

Штангенциркуль ЭТАЛОН ШЦ-2-250 0.05 Эталон 130127 — это универсальный измерительный инструмент с двумя типами губок (для наружных и внутренних измерений) и глубиномером. Модель ШЦ-2 относится к классу инструментов с двухсторонним расположением губок, что позволяет выполнять замеры в пазах, уступах и других труднодоступных местах. Основное назначение — контроль линейных размеров деталей с точностью до 0,05 мм в условиях мастерских, производственных цехов и при проведении ремонтных работ.

Конструктивные особенности и практический смысл параметров

Ключевая характеристика — шаг отсчёта 0,05 мм. Это означает, что нониусная шкала позволяет считывать показания с дискретностью в пять сотых миллиметра. Для большинства задач в машиностроении, металлообработке и столярном деле такой точности достаточно: она выше, чем у обычных линеек, но не избыточна для серийного контроля. Рабочий диапазон измерений составляет 250 мм — этого хватает для большинства среднегабаритных деталей, валов, заготовок и элементов конструкций.

Инструмент оснащён глубиномером, который выдвигается из торца штанги. Это позволяет измерять глубину пазов, отверстий и выемок без дополнительных приспособлений. Губки для внутренних измерений имеют скошенные кромки, что упрощает ввод в отверстия малого диаметра. При этом важно учитывать: для получения корректных показаний внутреннего размера необходимо к отсчёту по шкале прибавлять толщину самих губок (обычно 10 мм, но точное значение указано на корпусе).

Сильные стороны модели

Штангенциркуль изготовлен из инструментальной стали с высокой твёрдостью измерительных поверхностей. Это обеспечивает износостойкость и стабильность показаний при интенсивной эксплуатации. Наличие рамки с микрометрической подачей позволяет плавно подводить губки к детали, исключая перекосы и удары, которые искажают результат. Фиксатор рамки надёжно стопорит положение, что удобно при серийных замерах или снятии показаний в неудобной позе.

Производитель ЭТАЛОН известен соблюдением стандартов ГОСТ, поэтому инструмент подходит для использования в контролируемых технологических процессах, где требуется документальное подтверждение точности. При этом модель не имеет цифрового дисплея — все показания считываются визуально с механической шкалы. Это плюс для работы в условиях повышенной влажности, запылённости или при отсутствии батареек, но требует навыка чтения нониуса.

Ограничения и что важно учесть при выборе

Основное ограничение — класс точности. Шаг 0,05 мм не позволяет использовать инструмент для прецизионных измерений, где нужна точность до 0,01 мм (например, при контроле калибров или микрометрических деталей). Для таких задач потребуется штангенциркуль с нониусом 0,02 мм или цифровой аналог. Также стоит помнить, что губки для внутренних измерений имеют ограничение по минимальному диаметру отверстия — обычно не менее 10–12 мм из-за конструктивных особенностей.

При выборе обратите внимание на состояние измерительных поверхностей: они должны быть без забоин, царапин и следов коррозии. Плавность хода рамки проверяется лёгким перемещением без люфтов. Шкала должна быть чётко нанесена, без смазывания рисок. Учитывайте, что инструмент поставляется без защитного кейса (упаковка указана как картонная коробка с габаритами 150x30x405 мм), поэтому для длительного хранения и транспортировки потребуется отдельный футляр.

Практические возможности

С помощью данной модели можно выполнять три типа замеров:

• Наружные размеры — длина, ширина, толщина, диаметр валов и цилиндрических деталей.


• Внутренние размеры — диаметр отверстий, ширина пазов, расстояние между параллельными плоскостями.


• Глубина — глубина глухих отверстий, уступов, выемок.

Инструмент совместим с любыми стандартными методами фиксации детали (тиски, струбцины) и не требует специальных условий эксплуатации, кроме поддержания чистоты и отсутствия механических ударов. Рекомендуется периодическая проверка нулевого положения: при сомкнутых губках нулевые риски шкалы и нониуса должны совпадать. Если смещение есть, инструмент нуждается в регулировке или ремонте.
