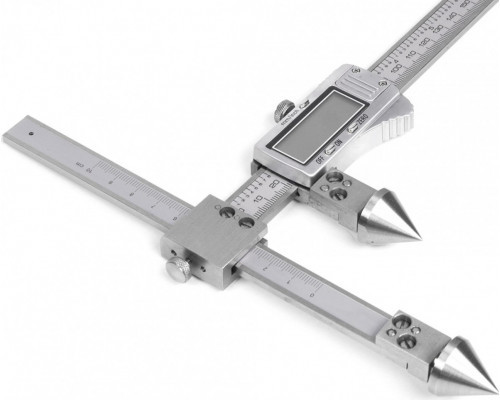

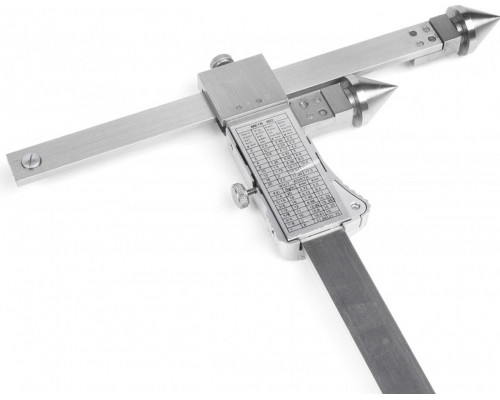

Штангенциркуль межцентровой SHAN ШЦЦСЦ-2-300 0,01 мм, электронный, 20-300 мм

Назначение и ключевая особенность

Штангенциркуль SHAN межцентровой ШЦЦСЦ-2-300 0,01 /20-300/ электр. 123701 — это специализированный измерительный инструмент, предназначенный для точного определения расстояния между центрами отверстий. В отличие от универсальных штангенциркулей, данная модель оснащена коническими измерительными наконечниками, которые фиксируются в отверстиях, обеспечивая прямое считывание межцентрового расстояния без дополнительных расчетов. Это делает инструмент незаменимым при контроле деталей с соосными отверстиями, изготовлении корпусных элементов, рамных конструкций и узлов, где требуется строгое соблюдение расстояний между осями.

Диапазон измерений и точность

Модель охватывает диапазон измерений от 20 до 300 мм, что соответствует расстоянию между центрами двух отверстий. Нижняя граница в 20 мм обусловлена конструкцией конических наконечников — для меньших межцентровых расстояний потребуется инструмент иного типа. Верхняя граница в 300 мм позволяет работать с большинством среднегабаритных деталей в машиностроении, металлообработке и ремонтных мастерских. Дискретность отсчета электронного блока составляет 0,01 мм, что обеспечивает высокую точность, достаточную для контроля посадок с зазором, переходных посадок и прецизионных сборочных операций. Реальная погрешность инструмента соответствует классу точности, заявленному производителем SHAN, и позволяет уверенно измерять межцентровые расстояния с допусками до IT8-IT9.

Конструктивные особенности и практические возможности

Инструмент выполнен по схеме ШЦЦСЦ — штангенциркуль цифровой с ценой деления 0,01 мм, с коническими наконечниками для центровых измерений. Основные элементы конструкции:

• Конические измерительные наконечники — обеспечивают самоцентрирование в отверстиях, исключая перекосы и необходимость дополнительной фиксации. Наконечники имеют твердосплавные напыления для износостойкости при интенсивной работе.


• Электронный цифровой блок — выводит показания на ЖК-дисплей, позволяет обнулять показания в любой точке (функция установки нуля), переключать единицы измерения (мм/дюймы) и запоминать текущее значение (Hold). Питание осуществляется от стандартной батарейки (обычно LR44 или аналогичной), что упрощает замену.


• Нониусная шкала — дополнительно нанесена на штангу для контроля измерений при разряженной батарее или в условиях, где электроника нежелательна (например, при работе с охлаждающей жидкостью).


• Рамка с микрометрической подачей — позволяет плавно подводить наконечники к отверстиям, исключая удары и деформации кромок. Это особенно важно при измерении тонкостенных или мягких материалов.

Ограничения и важные нюансы при выборе

При работе с данным штангенциркулем следует учитывать несколько практических моментов:

• Инструмент предназначен исключительно для измерения межцентровых расстояний между двумя отверстиями одинакового диаметра (в пределах, позволяющих коническому наконечнику войти в отверстие до упора). Для измерения расстояний от центра отверстия до края детали или между отверстиями разного диаметра он не подходит.


• Минимальный диаметр отверстия, с которым можно работать, ограничен размером кончика наконечника — обычно от 1,5 до 2 мм. Для малых отверстий (менее 1 мм) потребуется другой тип инструмента.


• Электронный блок чувствителен к влаге и абразивной пыли — после работы в запыленной среде рекомендуется очищать корпус и штангу, а также избегать попадания жидкостей на дисплей и кнопки.


• Инструмент поставляется без защитного кейса (в индивидуальной упаковке), поэтому для длительного хранения и транспортировки рекомендуется приобрести отдельный футляр или чехол.

Для каких задач подходит

Штангенциркуль SHAN ШЦЦСЦ-2-300 оптимален для:

• Контроля межцентровых расстояний в корпусных деталях, фланцах, кронштейнах, плитах.


• Измерения шага отверстий в решетках, направляющих, рамных конструкциях.


• Проверки соосности при сборке узлов, где требуется точное позиционирование крепежных отверстий.


• Работы в условиях, где требуется высокая скорость измерений без пересчета — прямое считывание с дисплея экономит время.

Инструмент будет полезен как в единичном и мелкосерийном производстве, так и в ремонтных службах, где часто приходится контролировать геометрию деталей после механической обработки.
