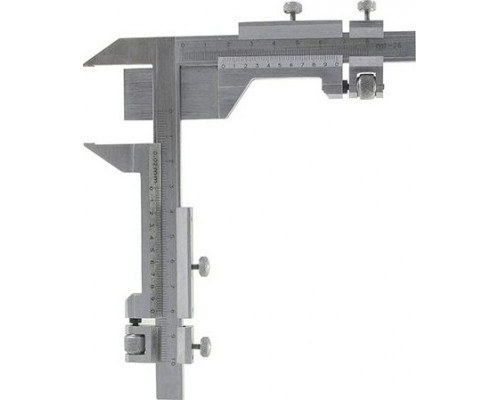

Штангензубомер ЧИЗ ШЗН 1-26, 0,02 мм, 52166

Измерение толщины зубьев с точностью до 0,02 мм

Штангензубомер ЧИЗ ШЗН 1-26 0,02 52166 — это специализированный инструмент для контроля параметров зубчатых колёс и реек. Модель рассчитана на работу с деталями, имеющими модуль от 1 до 26 мм, что охватывает большинство распространённых шестерён в машиностроении и ремонтной практике. Прибор позволяет одновременно измерять толщину зуба на заданной высоте, что необходимо для оценки износа или соответствия чертежу.

Устройство и принцип работы

Конструкция объединяет две взаимно перпендикулярные шкалы с нониусом. Вертикальная шкала служит для установки высоты измерения (от вершины зуба), а горизонтальная — для непосредственного замера толщины зуба на этой высоте. Такой подход даёт возможность контролировать форму и размер зуба в одной операции, без перестановки инструмента. Матовое хромовое покрытие штанг и нониуса уменьшает блики, что облегчает считывание показаний при ярком освещении.

Практические возможности

Цена деления 0,02 мм обеспечивает достаточную точность для большинства задач по контролю зубчатых передач в условиях мастерской или цеха. Прибор подходит для:

• измерения толщины зубьев цилиндрических и конических колёс с эвольвентным профилем;


• оценки износа зубьев реек и шестерён при техническом обслуживании;


• проверки соответствия размеров зуба допускам после механической обработки.

Диапазон измерений по модулю от 1 до 26 мм означает, что инструмент способен работать с зубьями высотой до нескольких десятков миллиметров, что типично для средних и крупных зубчатых колёс.

Особенности и ограничения модели

Штангензубомер требует предварительной настройки: перед измерением необходимо выставить по вертикальной шкале высоту, равную модулю зуба (или иной заданной величине). Точность результата напрямую зависит от правильности этой установки. Инструмент не предназначен для измерения косозубых колёс без специальных приспособлений — его конструкция оптимизирована для прямозубых передач. Также стоит учитывать, что штангензубомер измеряет толщину зуба по хорде, а не по дуге, что важно при анализе результатов.

На что обратить внимание при выборе

Модель ЧИЗ ШЗН 1-26 0,02 52166 ориентирована на модульный диапазон 1–26 мм. Если ваши детали имеют модуль менее 1 мм или более 26 мм, этот инструмент не подойдёт — потребуется другая модификация штангензубомера. Комплект поставки включает только сам прибор, без футляра или дополнительных аксессуаров. Перед началом работы рекомендуется проверить плавность хода рамок и отсутствие люфта, так как это влияет на повторяемость измерений.
