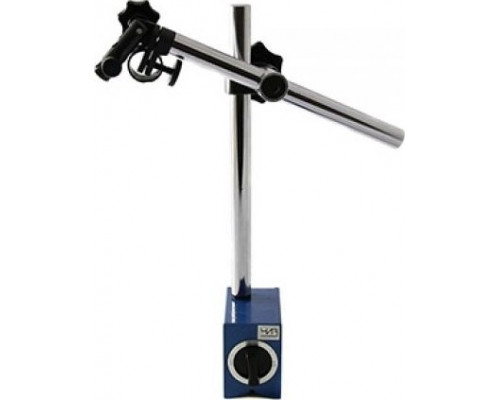

Штатив для измерительных головок ЧИЗ ШМ-IIВ 100870

Назначение и область применения

Штатив ЧИЗ ШМ-IIВ 100870 представляет собой оснастку для точного позиционирования измерительных головок. Модель предназначена для использования в лабораторных условиях, на участках технического контроля и в ремонтных мастерских, где требуется фиксация измерительного инструмента с высокой жесткостью и стабильностью. Конструкция рассчитана на работу с рычажно-зубчатыми, пружинными и другими типами головок, имеющими стандартный посадочный диаметр. Основная задача штатива — обеспечить неподвижность измерительного наконечника относительно контролируемой детали, исключив влияние человеческого фактора и вибраций.

Конструктивные особенности и практическая реализация

Штатив выполнен по классической схеме с массивным основанием и вертикальной стойкой. Геометрия модели (глубина 500 мм при ширине и высоте 100 мм) указывает на удлиненную консольную конструкцию, что позволяет размещать измерительную головку на значительном удалении от края стола или контрольной плиты. Масса 3 кг обеспечивает достаточную устойчивость для большинства рутинных измерений, но при работе с тяжелыми головками или в условиях вибраций рекомендуется дополнительное крепление основания к поверхности. Производитель (ЧИЗ) гарантирует соответствие посадочных мест отраслевым стандартам, что исключает необходимость в переходных втулках для большинства распространенных измерительных приборов.

Сильные стороны модели

Ключевое преимущество штатива — сочетание компактности с достаточным вылетом кронштейна. При габаритах основания 100x100 мм глубина 500 мм позволяет проводить измерения в труднодоступных местах, например, в полостях корпусных деталей или на удаленных участках крупногабаритных заготовок. Жесткость конструкции минимизирует упругие деформации при касании измерительным наконечником контролируемой поверхности, что критично для точности показаний. Отсутствие люфтов в узлах фиксации достигается за счет прецизионной обработки сопрягаемых поверхностей, характерной для продукции ЧИЗ.

Ограничения и особенности выбора

При подборе штатива следует учитывать, что модель не оснащена микрометрической подачей или механизмом тонкой настройки — перемещение головки по высоте осуществляется вручную с последующей фиксацией. Это накладывает ограничения на использование в задачах, требующих плавного подвода измерительного наконечника к детали (например, при работе с особо хрупкими поверхностями). Также важно проверить соответствие посадочного диаметра штатива диаметру гильзы используемой измерительной головки — для нестандартных размеров потребуются переходные цанги. Масса 3 кг делает штатив переносным, но для стационарной работы в условиях высоких требований к стабильности рекомендуется размещение на массивном основании или плите.

Практические рекомендации по эксплуатации

Для достижения максимальной точности измерений штатив следует устанавливать на ровную, очищенную от загрязнений поверхность. При длительном хранении или транспортировке рекомендуется ослаблять зажимные винты для снятия остаточных напряжений в металле. Модель совместима со стандартными измерительными головками отечественного производства, но перед началом работы желательно проверить легкость хода и отсутствие заеданий в механизме фиксации. Регулярная очистка направляющих от пыли и смазка трущихся элементов (не реже одного раза в месяц при интенсивной эксплуатации) продлевают срок службы штатива и сохраняют его точность.
