Штатив магнитный 176 мм Norgau NMS-1 600H 042138000

Назначение и сфера применения

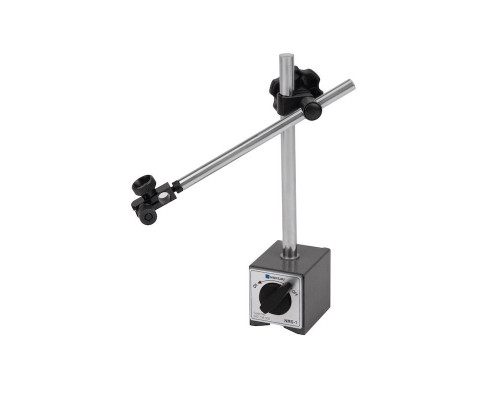

Штатив магнитный Norgau NMS-1 600H (артикул 042138000) представляет собой оснастку для точного позиционирования и фиксации измерительных приборов в производственных цехах и лабораториях. Модель рассчитана на работу с индикаторами часового типа, рычажно-зубчатыми головками и другими средствами измерения, требующими жесткой установки в заданной точке. Основная задача штатива — обеспечить стабильное положение измерительного инструмента относительно контролируемой детали, исключая влияние вибраций и случайных смещений.

Конструкция и принцип работы

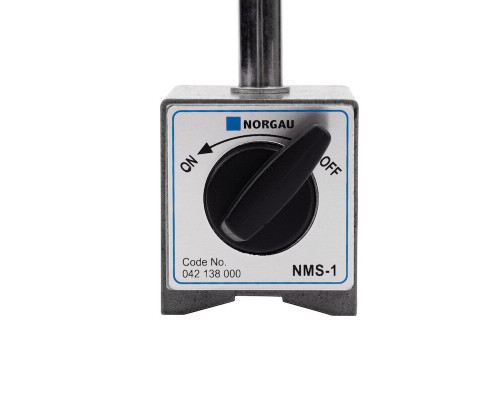

Основание штатива — постоянный магнит с ручным выключателем ON/OFF. При включении магнита создается усилие притяжения до 600 Н (около 60 кгс), что позволяет надежно фиксировать оснастку на ферромагнитных поверхностях станков, плит или столов. Призматическая форма нижней части основания (58×50×55 мм) дает возможность устанавливать штатив не только на плоские, но и на цилиндрические поверхности (например, на трубы или валы диаметром от 20 мм). Выключение магнита обесточивает систему, позволяя свободно перемещать штатив по рабочей зоне.

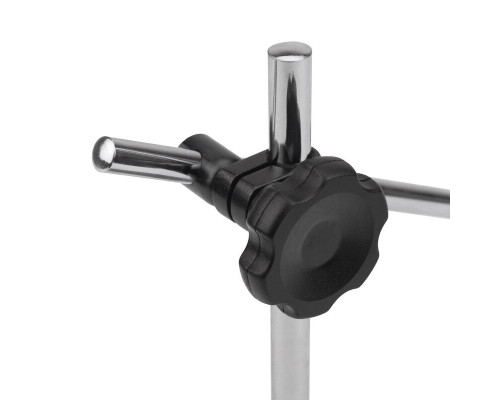

Несущая часть состоит из двух шарнирно соединенных колонок: основная колонка (длина 176 мм, диаметр 12 мм) и колонка кронштейна (длина 160 мм, диаметр 10 мм). Такая двухзвенная схема обеспечивает регулировку положения измерительной головки в трех плоскостях — по высоте, вылету и углу наклона. Точная настройка выполняется микрометрическим винтом, расположенным в шарнире.

Особенности крепления измерительных головок

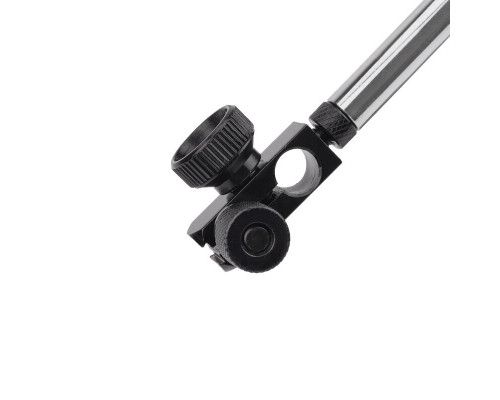

В верхней части кронштейна предусмотрено посадочное отверстие с резьбой 3/8 дюйма — это стандартный крепежный элемент для большинства индикаторов и стоек. В комплекте имеется вставка-переходник под цилиндрическую гильзу диаметром 8 мм. Это расширяет совместимость: вы можете закрепить как прибор с резьбовым хвостовиком 3/8", так и инструмент с гладким хвостовиком 8 мм (например, индикатор часового типа с посадочным диаметром 8h7). Перед установкой убедитесь, что хвостовик вашего измерительного прибора соответствует одному из двух вариантов — 3/8" или 8 мм. Другие диаметры потребуют дополнительных переходников.

Практические возможности и ограничения

Штатив позволяет выполнять следующие операции:

• Контроль биения, соосности и параллельности вращающихся деталей (валы, шпиндели, фланцы).


• Измерение отклонений формы и расположения поверхностей на плоских и цилиндрических деталях.


• Позиционирование индикатора при настройке станков и приспособлений.

Ограничения по применению:

• Магнитное основание работает только с черными металлами (сталь, чугун). На алюминий, латунь, пластик или нержавеющую сталь (аустенитные марки) штатив не зафиксируется.


• Максимальный вылет кронштейна от центра магнита до оси крепления головки — около 250 мм при полностью развернутых колонках. При увеличении вылета жесткость системы снижается, что может влиять на точность показаний при вибрациях.


• Усилие удержания 600 Н указано для идеально гладкой и чистой поверхности. На ржавых, окрашенных или маслянистых поверхностях реальное усилие может быть ниже.

Что важно учесть при выборе

Модель NMS-1 600H ориентирована на задачи, где требуется компактность и мобильность — масса штатива составляет 1,40 кг, что позволяет легко переносить его между рабочими местами. Длина основной колонки 176 мм и колонки кронштейна 160 мм определяют диапазон регулировки по высоте: от минимального положения (при сложенных колонках) до максимального (при полностью выдвинутых). Если вам нужно контролировать детали высотой более 300 мм, рассмотрите штатив с более длинными колонками. Также обратите внимание на состояние поверхности, к которой будет крепиться магнит: для надежной фиксации она должна быть чистой и без толстого слоя краски.
