Назначение и принцип работы

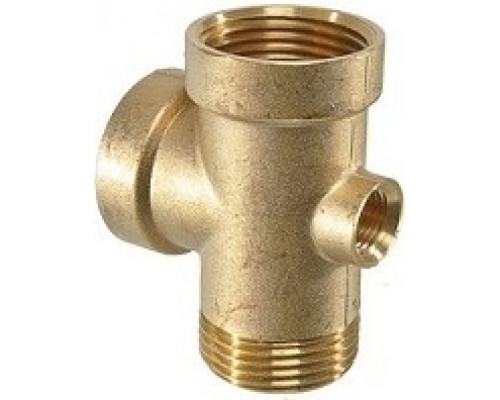

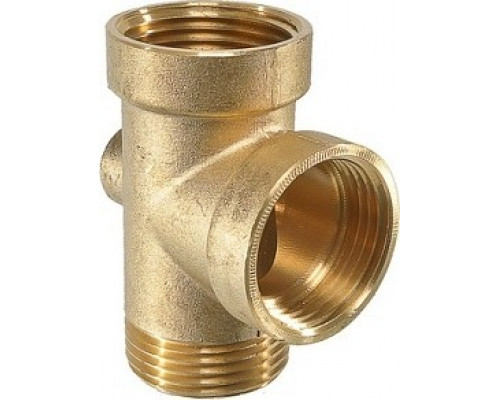

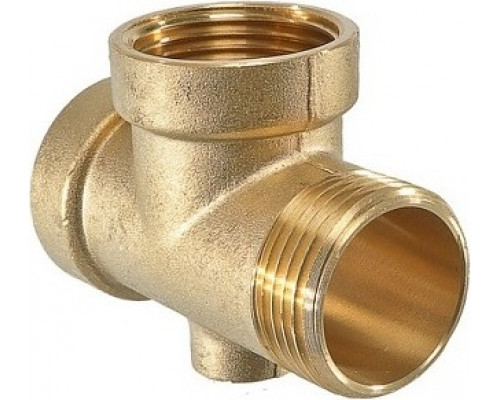

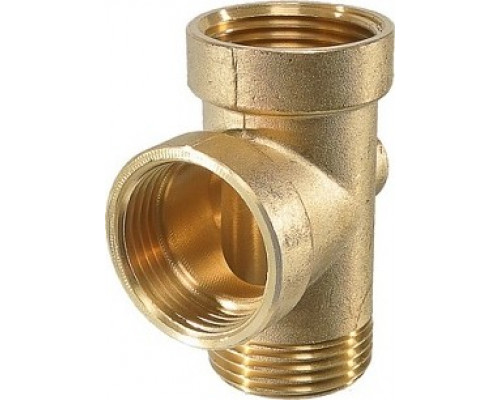

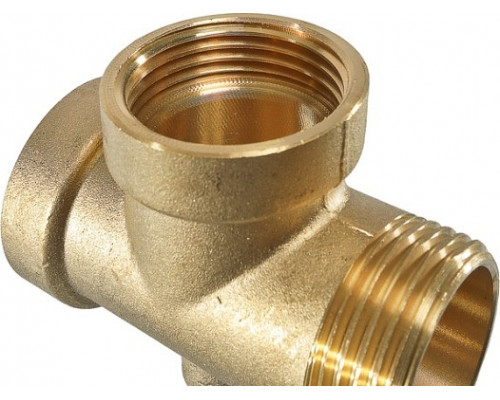

Штуцер Sturm WP97JSU-4 — это латунный переходной узел с четырьмя выводами, предназначенный для сборки насосной станции из поверхностного насоса и внешнего гидроаккумулятора. Он монтируется непосредственно на напорный патрубок насоса и объединяет в одной точке магистраль подачи воды, подключение гидробака и измерительного прибора. Фактически, это компактная альтернатива громоздким коллекторам, позволяющая организовать работу системы водоснабжения без лишних фитингов.
Конструктивные особенности и материалы
Корпус штуцера выполнен из высококачественной латуни — сплава, устойчивого к коррозии и механическим нагрузкам. Латунь не ржавеет при контакте с водой, выдерживает перепады давления и температуры, характерные для бытовых насосных станций. В отличие от силуминовых или пластиковых аналогов, этот штуцер не трескается со временем и сохраняет герметичность соединений.
Конфигурация выводов
Штуцер имеет четыре резьбовых порта с различными типами и размерами соединений, что определяет его функциональность:
- Внутренняя резьба G1" — для подключения напорной магистрали (трубы или шланга, ведущего к точкам водоразбора).
- Внутренняя резьба G1" — для гибкой подводки от гидроаккумулятора. Через этот вывод вода поступает в бак и возвращается обратно в систему.
- Наружная резьба G1" — для накручивания штуцера на напорный выход насоса. Обеспечивает жёсткое и надёжное крепление.

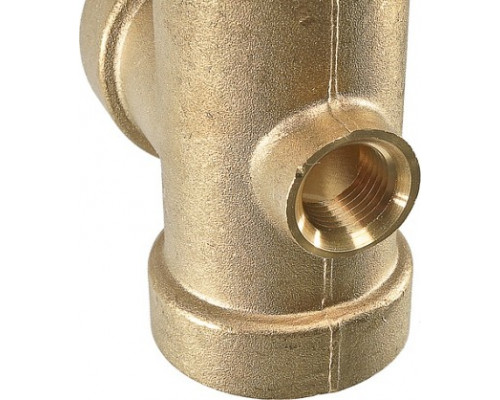

- Внутренняя резьба G1/4" — для установки манометра. Позволяет контролировать давление в системе и настраивать реле давления.
Совместимость и практические возможности
Модель WP97JSU-4 подходит для насосных станций Sturm серий WP9775CI, WP9712CI, WP9714CI, WP9714ST, WP9714VS-50. Однако благодаря стандартным резьбовым соединениям G1" её можно использовать и с другими поверхностными насосами, имеющими аналогичный выходной патрубок. Главное ограничение — штуцер предназначен только для напорной линии, не для всасывания. Он не рассчитан на работу с погружными насосами или системами, где требуется обратный клапан на выходе.
На что обратить внимание при установке
При монтаже важно обеспечить герметизацию всех резьбовых соединений с помощью ФУМ-ленты, льняной подмотки или анаэробного герметика. Штуцер не имеет встроенного обратного клапана — его необходимо устанавливать отдельно, если это предусмотрено схемой водоснабжения. Также стоит учесть, что четыре вывода занимают определённое пространство: перед покупкой убедитесь, что на насосе достаточно места для удобного подключения всех линий. Вес изделия составляет 0,20 кг — это компактный и лёгкий элемент, не создающий дополнительной нагрузки на корпус насоса.
Характеристики
Габариты и вес
