Бак расширительный ДЖИЛЕКС 100 л цилиндрический 7790

Назначение и принцип работы

Расширительный бак ДЖИЛЕКС 100 л цилиндрический 7790 — это герметичный мембранный резервуар, компенсирующий увеличение объёма теплоносителя при нагреве в закрытых системах отопления. При повышении температуры вода расширяется, создавая избыточное давление. Бак принимает лишний объём, предотвращая аварийный сброс через предохранительный клапан и защищая элементы системы (котёл, радиаторы, трубы) от гидроударов и разрывов. Модель рассчитана на системы с принудительной циркуляцией, где давление поддерживается насосом.

Ключевые характеристики и их практический смысл

Ёмкость 100 литров — оптимальное решение для частных домов и небольших коммерческих объектов с общим объёмом теплоносителя до 1000–1200 литров (ориентировочно 10–12 кВт тепловой мощности при стандартной высоте потолков). Бак подходит для систем с водой или низкозамерзающими жидкостями (пропиленгликоль, этиленгликоль), но требует проверки совместимости мембраны с конкретным составом.

Максимальное рабочее давление 6 бар (0,6 МПа) — стандарт для бытовых и полупромышленных систем отопления. Это значение превышает типичное давление в частных домах (1,5–3 бара), обеспечивая запас прочности. Однако при подключении к котлам с давлением срабатывания предохранительного клапана выше 3 бар требуется дополнительная настройка подпорного давления в воздушной камере бака.

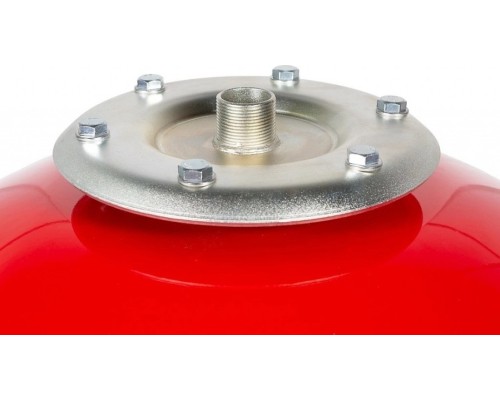

Диаметр штуцера 1 дюйм (внутренняя резьба) — универсальный размер для подключения к магистралям отопления через стандартные фитинги. Подходит для медных, стальных, металлопластиковых и полипропиленовых труб. При монтаже важно использовать уплотнительные материалы (лён, фум-лента) для герметизации резьбового соединения.

Конструктивные особенности и эксплуатационные нюансы

Цилиндрическая форма корпуса обеспечивает равномерное распределение нагрузки на стенки и компактное размещение в вертикальном положении. Габариты (высота 884 мм, диаметр 450 мм) позволяют установку в технических помещениях, котельных или на стене с помощью кронштейнов (в комплект не входят). Вес 15,7 кг требует надёжного крепления к несущим конструкциям — гипсокартонные перегородки не подходят.

Внутри бака установлена мембрана из эластомера (тип материала уточняется у производителя), разделяющая водяную и воздушную камеры. Воздушная камера предварительно заполнена азотом или воздухом под давлением 1,5 бара (заводская настройка). Перед вводом в эксплуатацию необходимо проверить и при необходимости скорректировать давление в воздушной полости — оно должно быть на 0,2–0,3 бара ниже рабочего давления системы. Для этого используется золотник, расположенный на корпусе бака (аналогичен автомобильному ниппелю).

Ограничения и рекомендации по выбору

Бак не предназначен для систем с открытым расширительным баком (атмосферным) — он работает только в закрытых контурах с давлением выше атмосферного. Не используйте модель для горячего водоснабжения (ГВС) — для этих целей требуются баки с пищевой мембраной и антикоррозийным покрытием.

При выборе учитывайте, что 100-литровый бак занимает около 0,4 м² площади пола. Для систем с теплоносителем на основе этиленгликоля (антифриз) требуется увеличить объём бака на 10–15% из-за большего коэффициента теплового расширения таких жидкостей. Уточните тип теплоносителя в вашей системе перед покупкой.

Монтаж должен выполняться на прямом участке трубопровода до циркуляционного насоса (на обратной линии) — это снижает риск кавитации и турбулентности. Обязательно установите запорную арматуру перед баком для возможности обслуживания без слива всей системы. Регулярно (раз в год) проверяйте давление в воздушной камере — его падение ниже 1 бара указывает на повреждение мембраны.
