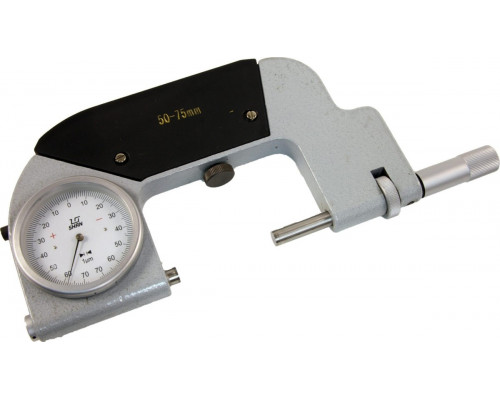

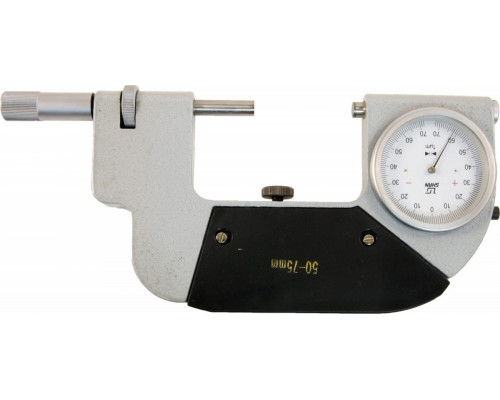

Скоба рычажная SHAN СР-75 0.001 136297

Назначение и конструкция

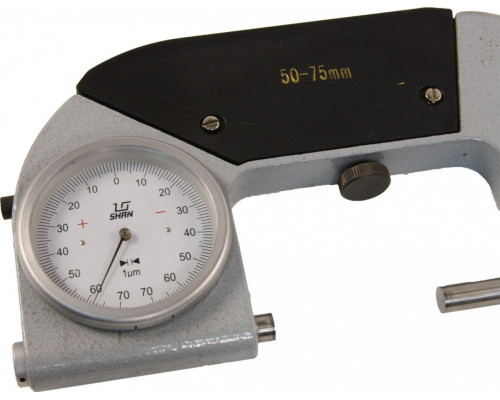

Скоба рычажная SHAN СР-75 0.001 136297 представляет собой измерительный инструмент, предназначенный для точного контроля наружных размеров деталей в процессе их изготовления или приёмочного контроля. Эта модель относится к классу рычажных скоб — устройств, которые позволяют быстро и с высокой точностью оценить, находится ли диаметр или ширина обрабатываемой поверхности в заданном допуске. В отличие от стандартных гладких скоб, рычажная конструкция оснащена индикаторным механизмом, который визуально показывает отклонение размера от эталонного значения, что особенно важно при серийном производстве.

Ключевые особенности и точность измерений

Основное преимущество данной модели — высокая точность с ценой деления 0.001 мм (1 мкм). Это позволяет фиксировать даже минимальные отклонения, что критично при работе с прецизионными деталями, где допуски исчисляются микронами. Скоба рассчитана на измерение деталей с номинальным размером до 75 мм. Рычажный механизм обеспечивает постоянное и стабильное измерительное усилие, исключая влияние человеческого фактора — результат не зависит от силы зажатия оператором, как это бывает при использовании микрометров или штангенциркулей. Контактные поверхности (пятки) обычно изготавливаются из твёрдого сплава, что гарантирует износостойкость при многократных замерах твёрдых материалов.

Практическое применение и ограничения

Инструмент оптимален для контроля гладких цилиндрических деталей, валов, осей, втулок, а также плоских параллельных поверхностей в условиях механических цехов, ремонтных мастерских и лабораторий качества. Скоба СР-75 незаменима, когда требуется быстрая сортировка деталей на годные, исправимые и брак — оператору достаточно установить деталь между измерительными поверхностями и оценить отклонение стрелки индикатора. Однако важно учитывать, что данный инструмент не является универсальным: он требует предварительной настройки по эталону (концевым мерам длины или калиброванному кольцу) под конкретный номинальный размер. Без эталонной настройки скоба непригодна для абсолютных измерений — она показывает только отклонение от заданного размера. Также стоит обратить внимание, что диапазон измерений ограничен 75 мм, и для деталей большего диаметра потребуется другая модель.

Что важно при выборе и эксплуатации

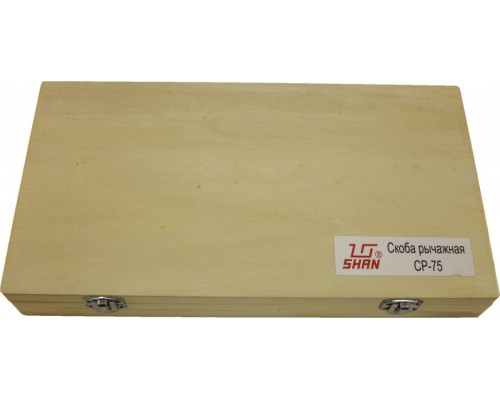

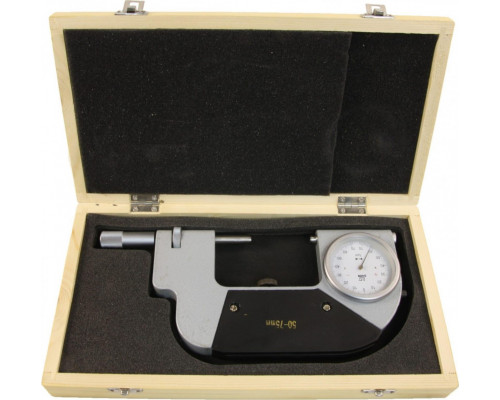

При работе со скобой SHAN СР-75 следует учитывать, что её точность напрямую зависит от состояния измерительных поверхностей и чистоты детали. Перед каждым циклом измерений необходимо убедиться в отсутствии заусенцев, стружки и загрязнений. Инструмент требует бережного хранения и регулярной поверки, так как механизм рычажной передачи чувствителен к ударам и резким перепадам температуры. Модель поставляется в индивидуальной упаковке (габариты 160x50x300 мм, вес 1.86 кг), что обеспечивает её сохранность при транспортировке. Для длительного срока службы рекомендуется хранить скобу в сухом отапливаемом помещении в специальном футляре, исключающем попадание пыли и влаги.
