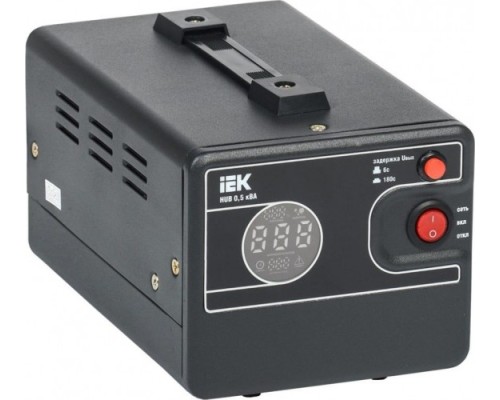

Стабилизатор напряжения однофазный IEK HUB 0.5 кВА IVS21-1-D05-13

Назначение и сфера применения

Стабилизатор напряжения однофазный IEK HUB 0.5 кВА (модель IVS21-1-D05-13) предназначен для защиты электроприборов мощностью до 500 Вт (0.5 кВА) от скачков напряжения в сети. Это релейное устройство напольного типа, которое корректирует нестабильное входное напряжение в диапазоне от 140 до 260 В, приводя его к значению 220 В с погрешностью ±8%. Модель подходит для питания чувствительной бытовой техники: газовых котлов, циркуляционных насосов, холодильников, телевизоров, компьютеров, роутеров, а также для торгового оборудования и аппаратуры связи. Благодаря компактным габаритам (260×145×140 мм) и весу 2.29 кг, устройство легко разместить на полу или устойчивой поверхности рядом с подключаемым оборудованием.

Принцип работы и точность стабилизации

Устройство работает по релейному принципу: при изменении входного напряжения микропроцессор переключает обмотки автотрансформатора с помощью силовых реле, ступенчато регулируя выходное напряжение. Точность стабилизации составляет ±8% (то есть на выходе напряжение будет в пределах 202–238 В при номинале 220 В). Это означает, что для большинства бытовых приборов, допускающих отклонения до 10%, такая точность достаточна, но для сверхчувствительного аудио- или лабораторного оборудования может потребоваться более точный инверторный стабилизатор. Время переключения реле — не более 20 мс, что достаточно быстро для предотвращения сбоев в работе большинства устройств, но может быть заметно для некоторых типов источников бесперебойного питания.

Защитные функции и безопасность

Модель оснащена комплексом защит, обеспечивающих безопасную эксплуатацию:

• Защита от сверхтоков — автоматическое отключение при перегрузке или коротком замыкании на выходе.


• Защита от повышенного выходного напряжения — отключение, если напряжение превышает 243±4 В.


• Защита от пониженного выходного напряжения — отключение при падении ниже 188±4 В.


• Защита от перегрева — термодатчик отключает устройство при критическом нагреве обмотки автотрансформатора.

Степень защиты корпуса IP20 означает, что устройство защищено от проникновения твердых предметов диаметром более 12 мм, но не защищено от влаги — его нельзя устанавливать в сырых помещениях (ванная, душевая, неотапливаемый подвал). Рабочая температура — от 0 до +40 °C, при хранении допускается от -15 °C.

Особенности эксплуатации и подключения

Устройство имеет напольное исполнение и оснащено прорезиненными ручками для удобной переноски. На корпусе расположена розетка 2P+PE (евро) для прямого подключения нагрузки — дополнительный кабель не требуется. Функция "Bypass" (прямое прохождение сети в обход стабилизации) отсутствует, поэтому при отключении устройства нагрузка также обесточивается. Предусмотрена задержка включения: стандартная 6 секунд или длительная 180 секунд — выбор осуществляется вручную. Длительная задержка полезна для защиты компрессорной техники (холодильники, кондиционеры) от повторного пуска сразу после восстановления питания. Охлаждение естественное, без вентилятора — это исключает шум и пылезабор, но требует свободного пространства вокруг корпуса для циркуляции воздуха.

Практические ограничения и рекомендации

Номинальная мощность 0.5 кВА (500 ВА) при КПД 90% означает, что устройство способно питать нагрузку до 450 Вт активной мощности. При подключении техники с пусковыми токами (насосы, компрессоры) запас по мощности должен быть не менее 20-30%. Например, для газового котла с потреблением 150 Вт этого стабилизатора достаточно, но для холодильника с компрессором мощностью 300 Вт — уже критично, так как пусковой ток может превысить 500 ВА. Входное напряжение не должно выходить за пределы 140–260 В — при более глубоких просадках или перенапряжении стабилизатор отключит нагрузку. Устройство не искажает синусоиду выходного напряжения, что важно для асинхронных двигателей и импульсных блоков питания.

Комплектация

• Стабилизатор напряжения IEK HUB 0.5 кВА — 1 шт.


• Руководство по эксплуатации и паспорт — 1 шт.


• Гарантийный талон — 1 шт.
