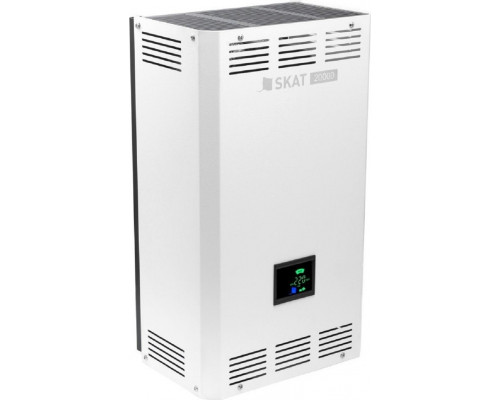

Стабилизатор напряжения однофазный SKAT ST-20000 LED симисторный 5 ступеней

Назначение и область применения

SKAT ST-20000 LED — это однофазный стабилизатор напряжения симисторного типа мощностью 14 кВт (14 кВА), предназначенный для защиты электроприборов от перепадов и скачков напряжения в сети. Модель ориентирована на подключение критически важного оборудования: газовых котлов, холодильников, стиральных машин, сплит-систем и другой чувствительной к качеству электропитания техники. Устройство обеспечивает стабильное выходное напряжение 230 В с точностью ±7% в широком диапазоне входного напряжения от 146 до 264 В (предельный диапазон — 80–285 В).

Конструкция и принцип работы

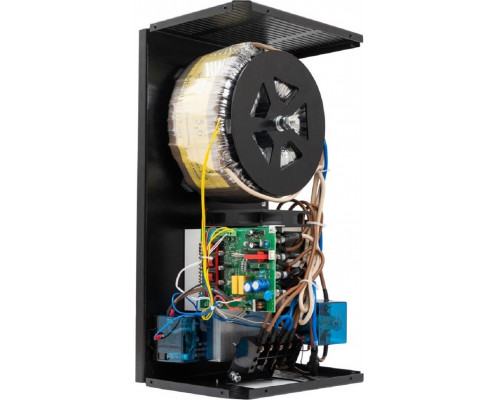

Стабилизатор построен на симисторных ключах с пятью ступенями регулировки. Переключение ступеней происходит по технологии ZERO-CROSS — в момент перехода синусоиды через ноль, что исключает возникновение помех на выходе и продлевает срок службы подключённых приборов. Автоматический выбор диапазона осуществляется силовым реле. В рабочем диапазоне 146–264 В устройство выдаёт напряжение в пределах ГОСТ, при выходе за эти границы стабилизация сохраняется, но точность может снижаться.

Ключевые функциональные возможности

Модель оснащена встроенным байпасом (Bypass), который позволяет временно подключать нагрузку напрямую к сети в обход стабилизатора — например, для сервисного обслуживания. Автоматический выключатель защищает от перегрузки и короткого замыкания. Система управления сохраняет работоспособность при «обрыве нуля» и переводит оборудование в защитный режим при напряжении до 420 В. Предусмотрена задержка включения на 5 секунд для защиты компрессоров и насосов.

Системы защиты и охлаждения

Устройство имеет двойную защиту от перегрузки и короткого замыкания: независимое реле отключения и датчик тока. Два температурных датчика контролируют нагрев силовой части и отключают выходное напряжение при критическом перегреве. Интеллектуальное охлаждение: вентилятор активируется только при значительной нагрузке, в остальное время стабилизатор работает практически бесшумно. Запас надёжности силовой части составляет 400% — четырёхкратный запас рабочего тока симисторов позволяет выдерживать максимальную нагрузку без ускоренного износа.

Практические особенности и ограничения

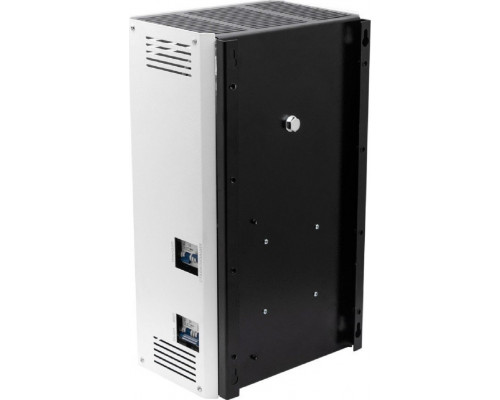

Корпус предназначен для настенного монтажа (способ установки — настенный). В комплекте нет сетевой вилки и розетки на корпусе — для подключения нагрузки потребуется стационарная проводка через клеммы. Габариты (без упаковки): 225×315×545 мм, вес — 27 кг. Рабочая температура — от +10 °C, хранение допускается при -40 °C. Относительная влажность — до 75%. Степень защиты IP20 — подходит для установки в сухих отапливаемых помещениях. КПД составляет 90%, что обеспечивает экономичность: в режиме холостого хода потребление электроэнергии до двух раз ниже, чем у инверторных аналогов.

Дополнительные возможности

Система самодиагностики контролирует работоспособность устройства и отображает причину аварийного отключения нагрузки. Стабилизатор не создаёт радиопомех, поэтому безопасен для чувствительного электронного оборудования (микропроцессорные приборы, аудио- и видеоустройства). Предусмотрена возможность трёхфазного подключения: три однофазных стабилизатора можно объединить по схеме «звезда» для защиты трёхфазной сети. Произведено в России, включено в реестр Минпромторга.

Что важно учесть при выборе

• Мощность 14 кВт (14 кВА) — подходит для питания большинства бытовых приборов, но перед покупкой необходимо рассчитать суммарную нагрузку с учётом пусковых токов.


• Точность стабилизации ±7% — достаточна для бытовой техники, но для особо чувствительного оборудования (например, лабораторного) может потребоваться более высокая точность.


• Время регулирования — от 10 мс, что обеспечивает быструю реакцию на скачки напряжения.

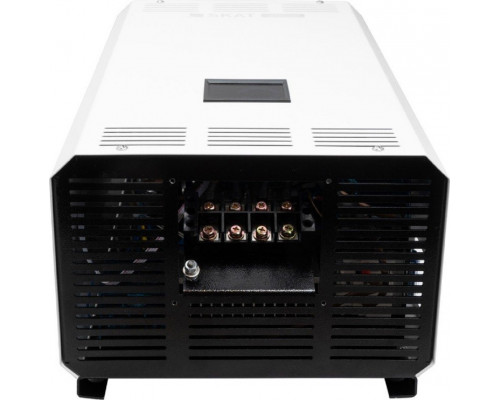

• Отсутствие сетевой вилки и розетки на корпусе — требуется профессиональное подключение через клеммы.


• Настенный монтаж — необходимо предусмотреть место на стене с учётом габаритов и веса устройства.


• Рабочая температура от +10 °C — не подходит для неотапливаемых помещений.
