Стабилизатор напряжения REXANT REX-WR-8000 настенный 11-5047

Назначение и сфера применения

REXANT REX-WR-8000 — это однофазный релейный стабилизатор напряжения настенного исполнения, рассчитанный на мощность 8 кВт. Устройство предназначено для защиты бытовой техники, электроинструмента, систем отопления, кондиционирования и другого чувствительного оборудования от перепадов напряжения в сети. Модель подходит для использования в частных домах, квартирах, на дачах и в небольших коммерческих объектах, где требуется надежная стабилизация при нестабильном сетевом напряжении.

Принцип работы и ключевые особенности

Стабилизатор построен на релейной схеме, что обеспечивает высокую скорость реакции на изменения входного напряжения. Принцип работы заключается в автоматическом переключении между обмотками автотрансформатора с помощью силовых реле. Это решение позволяет устройству эффективно работать в широком диапазоне входных напряжений — от 100 В до 260 В, поддерживая на выходе стабильные 230 В с заявленной точностью ±10%.

Ключевые особенности модели:

• Широкий рабочий диапазон: стабилизатор способен корректировать напряжение при падениях до 100 В и скачках до 260 В, что актуально для сетей с частыми и значительными отклонениями.

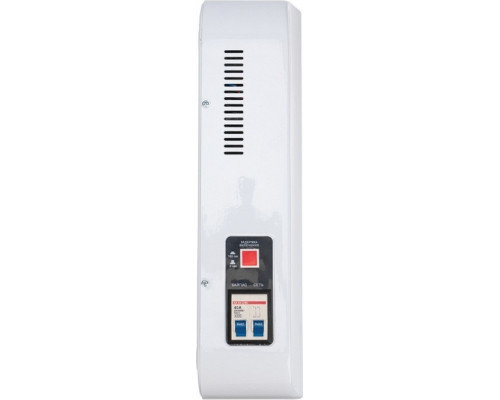

• Функция Bypass (байпас): позволяет переключать нагрузку напрямую на входную сеть в обход электронной схемы стабилизации. Это удобно при плановом обслуживании устройства или когда стабилизация не требуется (например, при стабильном напряжении в сети).


• Защита от импульсных помех: наличие варистора в схеме сглаживает кратковременные высоковольтные импульсы, которые могут возникать при грозах или коммутации мощного оборудования.

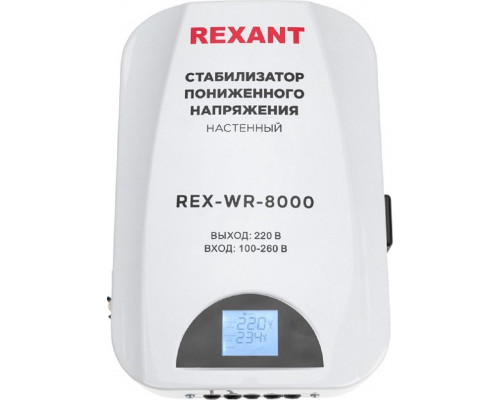

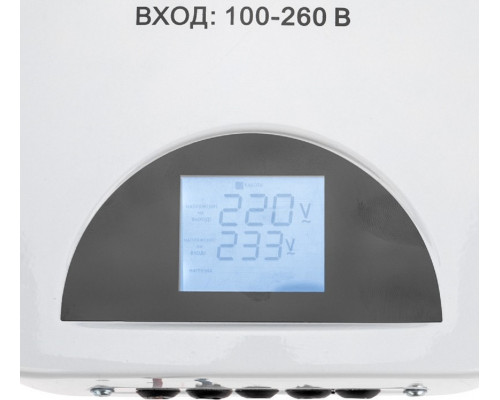

• Индикация режимов работы: устройство оснащено индикаторами, отображающими текущее состояние, а также уровни напряжения на входе и выходе, что упрощает контроль за работой сети.

Конструкция и установка

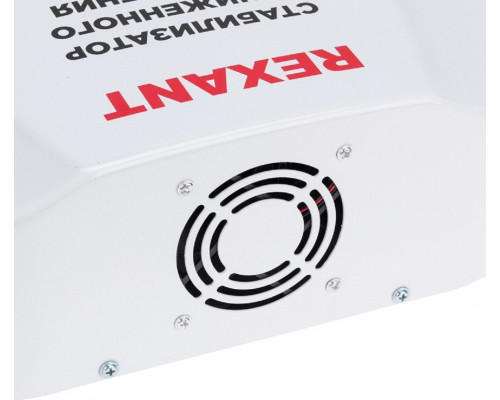

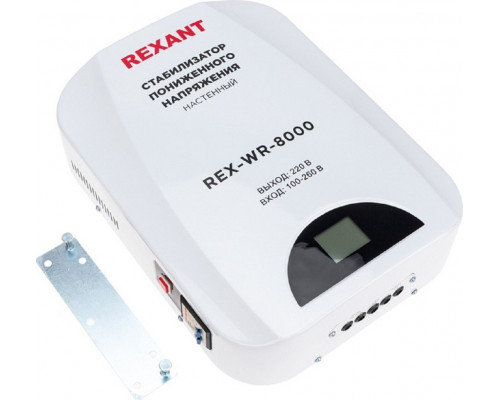

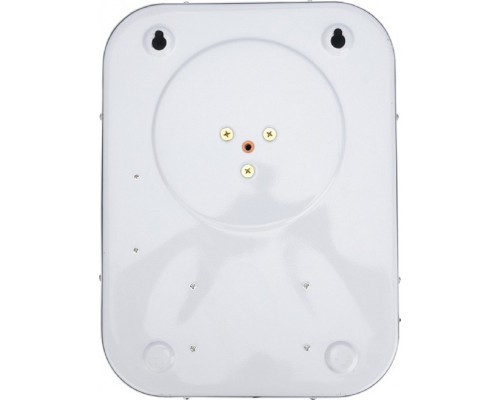

Модель выполнена в настенном исполнении, что экономит полезное пространство и позволяет разместить стабилизатор в подсобном помещении, коридоре или технической нише. Габариты устройства (335x475x275 мм) и вес 14 кг требуют надежного крепления на стену из прочного материала (бетон, кирпич). При монтаже важно обеспечить доступ к клеммам подключения и предусмотреть свободное пространство для вентиляции, так как при работе реле выделяют тепло.

Степень защиты корпуса IP20 означает, что устройство защищено от проникновения твердых предметов диаметром более 12,5 мм, но не защищено от влаги. Поэтому стабилизатор не предназначен для установки на улице или в помещениях с высокой влажностью (ванные, душевые, неотапливаемые подвалы). Допустимая относительная влажность воздуха при эксплуатации — до 80%.

Эксплуатационные возможности и ограничения

Стабилизатор рассчитан на работу в диапазоне температур от -10°C до +40°C (ориентировочно, исходя из характеристик), что позволяет использовать его в неотапливаемых помещениях в холодное время года, но при условии отсутствия конденсата. КПД устройства составляет 95%, что означает потери около 5% мощности в виде тепла — это нормальный показатель для релейных стабилизаторов.

Важно учитывать, что номинальная мощность 8 кВт — это максимальная активная нагрузка, которую устройство может стабилизировать. При подключении оборудования с высокими пусковыми токами (например, холодильников, насосов, кондиционеров) запас по мощности должен составлять не менее 20-30%. Для реактивных нагрузок (электродвигатели, трансформаторы) фактическая мощность стабилизатора может быть ниже из-за коэффициента мощности.

Релейный тип стабилизации имеет ступенчатую регулировку, что может вызывать кратковременные переключения реле при изменении входного напряжения. Это нормальная работа устройства, но для особо чувствительной техники (прецизионное медицинское или лабораторное оборудование) может потребоваться более плавный тип стабилизации (например, сервоприводный или инверторный).

Комплектация и подключение

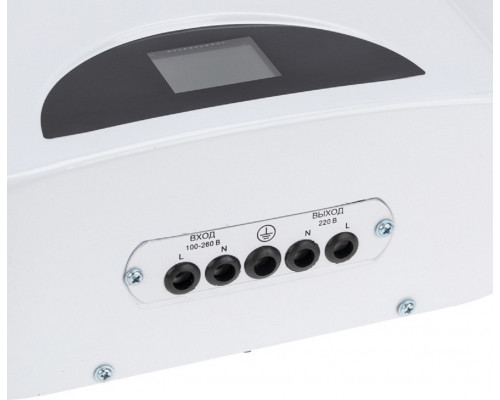

В комплект поставки входит сам стабилизатор и, как правило, клеммные колодки для подключения. Устройство не оснащено сетевым шнуром или розетками — подключение выполняется напрямую к электрической сети через клеммы, что требует участия квалифицированного электрика. Для подключения нагрузки также используются клеммы, поэтому стабилизатор подходит для защиты как отдельных приборов, так и целых групп потребителей через распределительный щит.

При выборе модели стоит учитывать, что настенный монтаж требует предварительной разметки и сверления стен, а также обеспечения доступа к устройству для обслуживания. Рекомендуется устанавливать стабилизатор в сухом, проветриваемом месте, вдали от источников тепла и прямых солнечных лучей.
