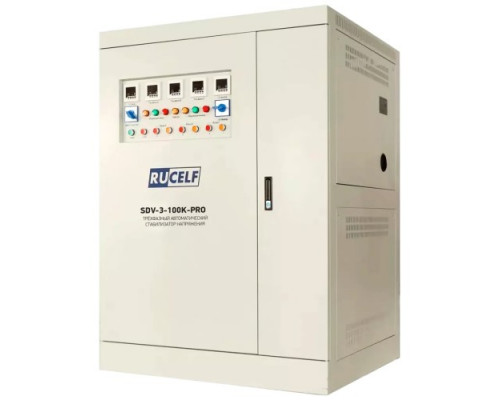

Стабилизатор напряжения трехфазный RUCELF SDV-3-100K-PRO

Назначение и область применения

RUCELF SDV-3-100K-PRO — это трехфазный электромеханический стабилизатор напряжения высокой мощности, предназначенный для защиты промышленного и ответственного оборудования, работающего от сети 380 В / 50 Гц. Модель рассчитана на нагрузку до 100 кВА (80 кВт активной мощности) и обеспечивает точность стабилизации на уровне 3%. Устройство подходит для питания станков, компрессоров, насосных станций, систем вентиляции, медицинских приборов, лабораторных установок и объектов железнодорожной инфраструктуры. Благодаря высокой мощности и надежности, стабилизатор может использоваться как центральный узел защиты для цеха, производственной линии или крупного объекта.

Принцип работы и конструктивные особенности

Стабилизатор построен на электромеханическом принципе — регулировка напряжения осуществляется сервоприводом, перемещающим токосъемные щетки по обмоткам автотрансформатора. Это обеспечивает плавную коррекцию без ступенчатых скачков, что важно для чувствительной электроники. Время реакции на изменение входного напряжения составляет от 10 миллисекунд, что является стандартным показателем для данного типа устройств. Конструкция предусматривает напольное размещение — габариты корпуса (без упаковки) составляют 980x850x1390 мм, а масса 468 кг требует усиленного основания или специальной площадки. Степень защиты IP20 допускает установку только в сухих отапливаемых помещениях без пыли и конденсата.

Рабочий диапазон и стабильность выходного напряжения

Устройство способно корректировать входное напряжение в пределах от 304 В до 456 В, что соответствует отклонениям от номинала в пределах -20% и +20%. При этом на выходе поддерживается стабильные 380 В с погрешностью не более 3% (11,4 В). Такой диапазон охватывает большинство реальных проблем в трехфазных сетях — как заниженное напряжение в часы пиковой нагрузки, так и скачки при отключении мощных потребителей. Однако важно учитывать, что при работе на нижней границе диапазона (304 В) нагрузочная способность стабилизатора может снижаться — для сохранения точности сервопривод вынужден компенсировать большую разницу, что увеличивает ток потребления.

Энергоэффективность и тепловыделение

КПД модели составляет 97%, что означает потери около 3% от проходящей мощности в виде тепла. Для нагрузки 80 кВт это эквивалентно 2,4 кВт тепловыделения, что требует организации вентиляции в помещении установки. Высокий КПД достигается за счет минимального количества активных элементов в цепи — автотрансформатор работает с малыми потерями, а сервопривод потребляет энергию только в моменты регулировки. При стабильном напряжении в сети стабилизатор практически не расходует электроэнергию на собственные нужды.

Ограничения и особенности эксплуатации

Электромеханический принцип накладывает ряд ограничений. Во-первых, скорость реакции (10 мс) достаточна для плавных изменений сети, но не для защиты от микросекундных импульсных помех — для этого потребуется дополнительный сетевой фильтр. Во-вторых, механический сервопривод имеет ограниченный ресурс (обычно 1-2 миллиона циклов регулировки), что важно учитывать при частых и резких колебаниях напряжения. В-третьих, при работе с высокими пусковыми токами (например, электродвигатели) необходимо убедиться, что кратковременная перегрузка не превышает запас прочности стабилизатора — для модели SDV-3-100K-PRO рекомендуется подключать нагрузку с запасом по мощности не менее 20% от номинала. Также устройство не предназначено для уличной установки — корпус не защищен от влаги и пыли (IP20).

Практические рекомендации по выбору

При выборе данной модели важно оценить не только суммарную мощность подключаемого оборудования, но и характер нагрузки. Для линейных потребителей (освещение, нагреватели) запас 20% будет достаточным, для индуктивных (двигатели, трансформаторы) — лучше предусмотреть 30-40% из-за пусковых токов. Также следует учитывать, что стабилизатор работает с трехфазной сетью, и при несимметричной нагрузке (когда мощность по фазам распределена неравномерно) точность стабилизации может снижаться — производитель рекомендует выравнивать нагрузку по фазам в пределах 15%. Масса и габариты требуют предварительной подготовки места — установка на пол с несущей способностью не менее 500 кг/м², доступ для обслуживания сервопривода и щеток (не реже одного раза в год).
