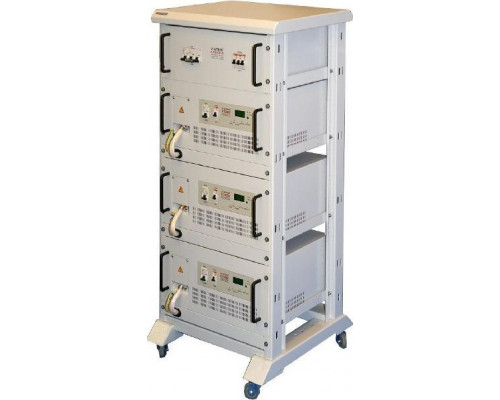

Трехфазный стабилизатор напряжения ШТИЛЬ R 36000-3C — это промышленное устройство, предназначенное для защиты дорогостоящего оборудования от перепадов напряжения в трехфазной сети. Модель построена по модульному принципу: внутри напольного шкафа установлены три независимых однофазных силовых блока, каждый из которых стабилизирует свою фазу. Такая архитектура позволяет сохранять работоспособность техники даже при полном пропадании одной или двух фаз — нагрузка продолжает питаться от оставшихся линий. Устройство ориентировано на суммарную мощность до 36 кВА, что делает его решением для небольших производств, серверных, административных зданий или крупных коттеджей с трехфазным вводом.
Конструкция и особенности монтажа
Стабилизатор выполнен в напольном исполнении со степенью защиты IP30 — корпус защищает от проникновения инструментов и посторонних предметов, но не рассчитан на установку в пыльных или влажных помещениях. Габариты устройства (545×1104×542 мм) и вес 181 кг требуют размещения на ровном прочном основании. Для удобства перемещения в комплект не входят ролики — их необходимо приобретать отдельно. Подключение выполняется через клеммные колодки, что упрощает монтаж силовых кабелей. Конструкция предусматривает ручной сервисный байпас как в каждом силовом блоке, так и в общем блоке коммутации — это позволяет вывести стабилизатор из цепи для обслуживания без отключения нагрузки.
Принцип работы и точность стабилизации
В основе работы лежит тиристорная коммутация обмоток тороидального автотрансформатора. Это дискретный (ступенчатый) метод регулирования, при котором выходное напряжение изменяется фиксированными шагами. Точность стабилизации составляет ±5% — этого достаточно для большинства промышленных станков, насосного оборудования, систем кондиционирования и серверных стоек. Время реакции на скачок напряжения не превышает 30 секунд, что является стандартным показателем для ступенчатых стабилизаторов. При этом тиристорные ключи обеспечивают бесшумное переключение и высокую надежность — в отличие от релейных моделей, здесь нет механических контактов, подверженных износу.
Диапазон входных напряжений и перегрузочная способность
Устройство способно работать при входном напряжении от 135 до 275 В. Это означает, что стабилизатор справится как с глубокими просадками (до -32% от номинала 220 В), так и с серьезными перенапряжениями. Важно: заявленная мощность 36 кВА доступна во всем диапазоне входных напряжений — мощность не снижается при сильных отклонениях сети. При подключении асинхронных электродвигателей (насосы, компрессоры, холодильники) необходим трехкратный запас по мощности, то есть для двигателя мощностью 10 кВт потребуется стабилизатор не менее 30 кВА. Устройство имеет высокую перегрузочную способность, что позволяет кратковременно выдерживать пусковые токи.
Защитные функции и автоматика
Стабилизатор оснащен двойной защитой от аварийно-высокого входного напряжения. Если напряжение превышает 300 В, автотрансформатор автоматически отключается от сети, предотвращая повреждение обмоток. Также реализована электронная защита от короткого замыкания и длительной перегрузки — при превышении допустимых параметров нагрузка отключается. После нормализации напряжения включение происходит автоматически. Входной и выходной фильтры высокочастотных помех снижают уровень сетевых импульсных помех, что особенно важно для чувствительной электроники.
Условия эксплуатации и охлаждение
Устройство рассчитано на работу в отапливаемых помещениях с температурой от +1 до +40 °C и относительной влажностью до 80%. Принудительное охлаждение реализовано через программно-управляемый вентилятор — он включается по мере необходимости, что снижает уровень шума в периоды малой нагрузки. КПД устройства составляет 95%, что означает минимальные потери энергии на нагрев. Светодиодный цифровой индикатор на лицевой панели отображает текущие параметры сети и режимы работы, упрощая контроль состояния.
Комплектация и что важно учесть
В базовый комплект поставки входят: монтажная стойка (напольный шкаф), три блока стабилизации (по одному на фазу) и блок коммутации с органами управления и байпасом. Ролики для перемещения, как указано выше, приобретаются отдельно. При выборе места установки необходимо учитывать, что для обслуживания требуется свободный доступ к задней и боковым панелям — не устанавливайте устройство вплотную к стенам. Также стоит помнить, что при работе на нижней границе входного напряжения (135 В) ток потребления возрастает, что требует соответствующего сечения подводящих кабелей.
Характеристики
Габариты и вес
