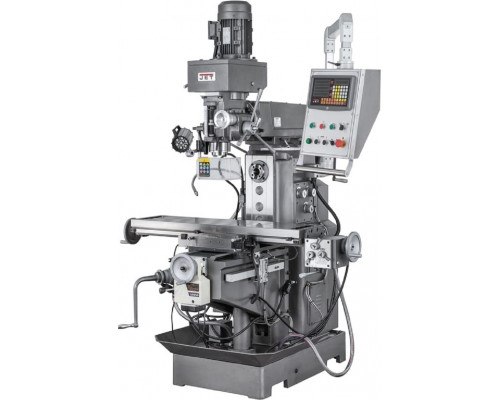

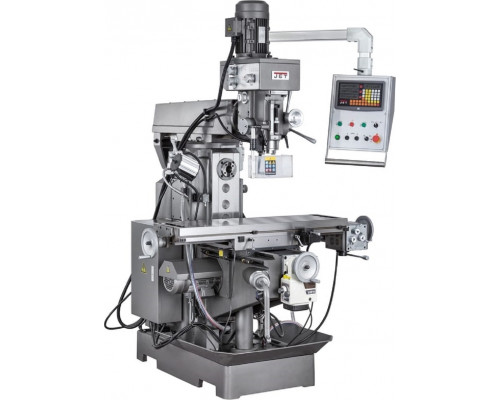

Станок фрезерный JET JMD-1144GHV SPF DRO 50000930T

Широкоуниверсальный фрезерный станок с расширенными возможностями

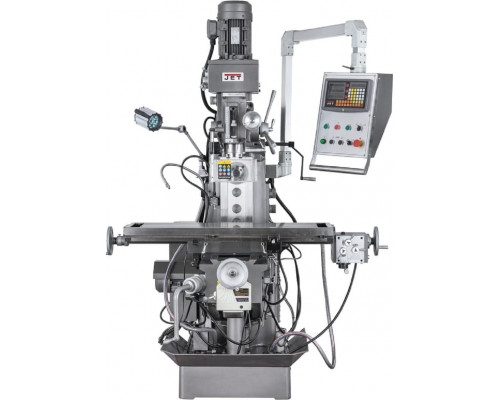

JET JMD-1144GHV SPF DRO 50000930T — это консольно-фрезерный станок, предназначенный для выполнения широкого спектра операций по обработке металла и других материалов. Модель представляет собой продвинутую версию линейки JMD, отличающуюся наличием автоматической поперечной подачи стола по оси Y и автоматической подачи пиноли шпинделя. Станок оснащен двумя независимыми шпинделями — вертикальным и горизонтальным, что позволяет выполнять как вертикальное, так и горизонтальное фрезерование, а также сверление и расточку без переустановки заготовки. Благодаря высокой жесткости конструкции и точности изготовления, станок подходит для оснащения промышленных цехов, ремонтных мастерских, инструментальных участков и учебных заведений, где требуется универсальность и надежность.

Технические особенности и практические возможности

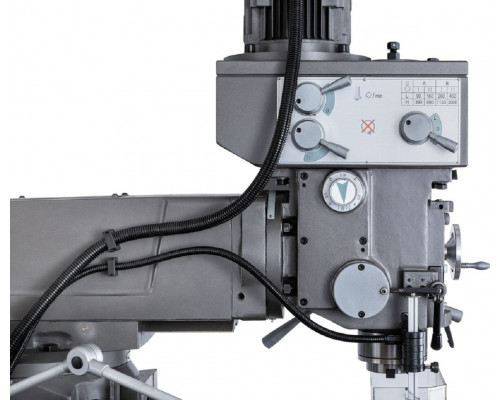

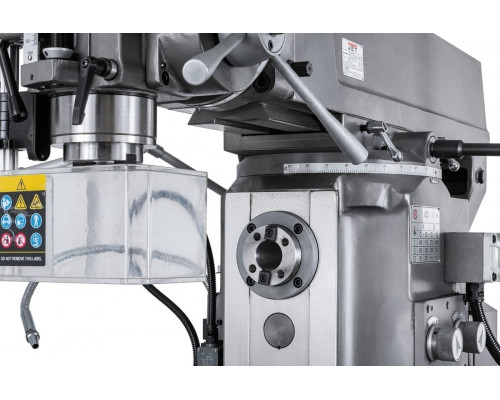

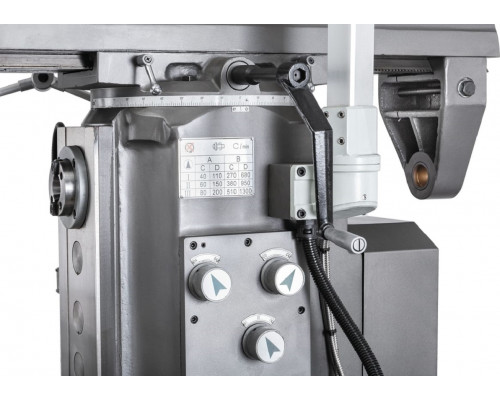

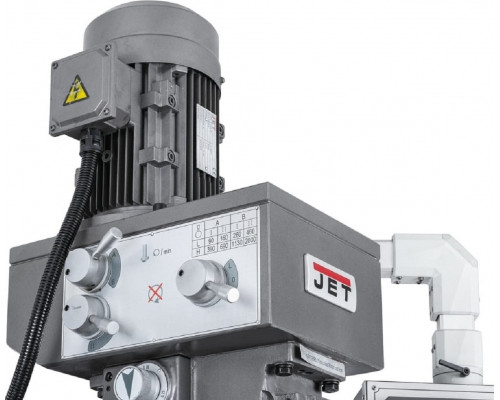

Станок позволяет сверлить отверстия диаметром до 30 мм и обрабатывать концевыми фрезами диаметром до 20 мм. Мощность обоих шпинделей составляет 2,2 кВт, что обеспечивает уверенное резание в стальных и чугунных заготовках средней твердости. Вертикальный шпиндель имеет 8 фиксированных скоростей в диапазоне от 90 до 2000 об/мин, что позволяет подобрать оптимальный режим для различных материалов и типов фрез. Горизонтальный шпиндель предлагает 12 скоростей от 40 до 1300 об/мин, что особенно полезно при обработке пазов, плоскостей и уступов горизонтальными фрезами.

Фрезерная головка может наклоняться влево или вправо на 90° в вертикальной плоскости, а консоль поворачивается на 360° в горизонтальной плоскости. Это позволяет обрабатывать детали под любым углом, выполнять наклонные плоскости, пазы и сложные пространственные поверхности без использования специальных приспособлений. Расстояние от вертикального шпинделя до стола составляет от 35 до 415 мм, а до колонны — от 230 до 650 мм, что дает возможность работать с заготовками различной высоты и габаритов.

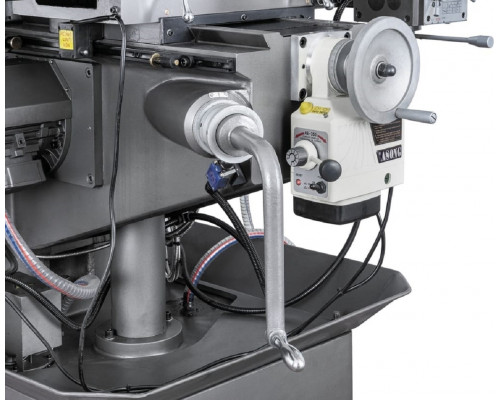

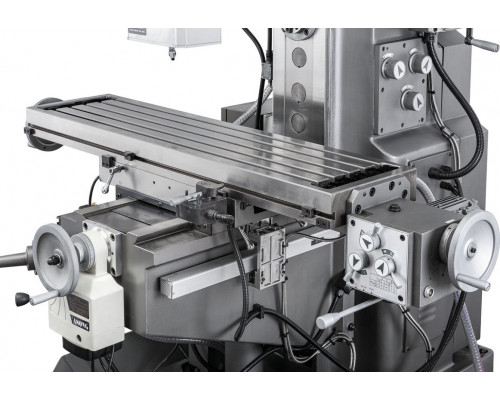

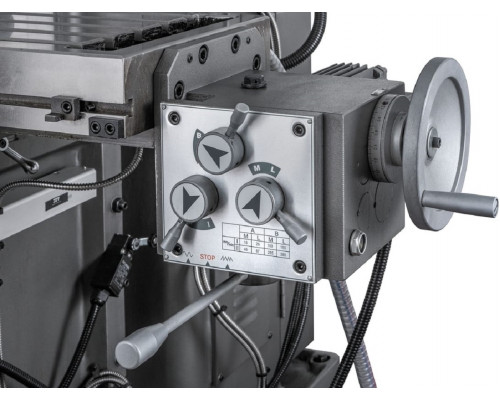

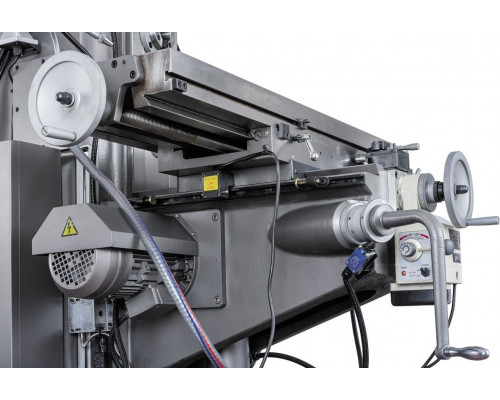

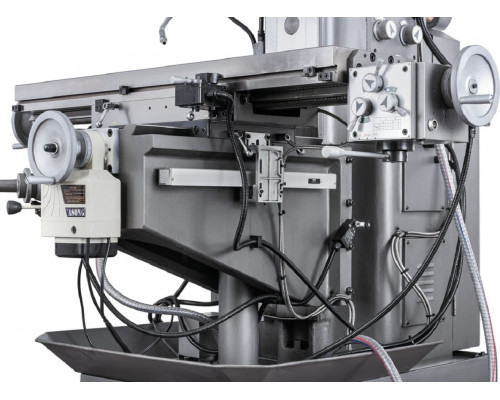

Рабочий стол размером 1120x280 мм имеет ход по оси X (продольная) 600 мм и по оси Y (поперечная) 270 мм. Продольная подача стола автоматическая, 8-ступенчатая, со скоростями от 16 до 380 мм/мин. Поперечная подача также автоматическая, с бесступенчатым регулированием скорости от 0 до 530 мм/мин, что существенно упрощает обработку широких заготовок и повышает производительность. Вертикальное перемещение консоли (ось Z) осуществляется вручную.

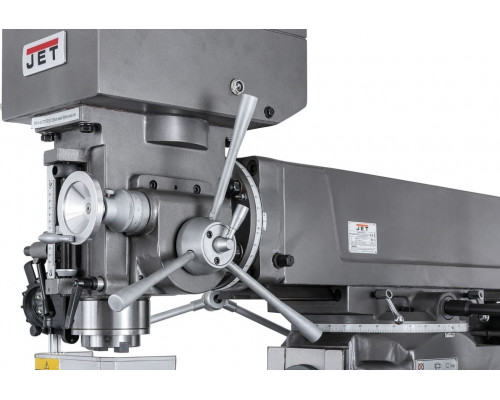

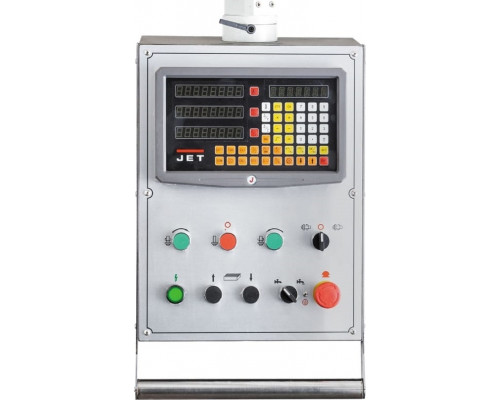

Станок оснащен устройством цифровой индикации (УЦИ) по трем осям с ценой деления 0,005 мм и погрешностью ±1 знак. Это позволяет точно контролировать перемещения стола и глубину обработки, снижая риск брака и ускоряя процесс настройки. Автоматическая подача пиноли шпинделя имеет три скорости: 0,08; 0,15 и 0,25 мм/об, а также ограничитель глубины сверления, что удобно при серийном сверлении глухих отверстий. Оба шпинделя оснащены функцией реверса, что необходимо для нарезания резьбы метчиками и вывода инструмента из заготовки.

Конструктивные решения и оснащение

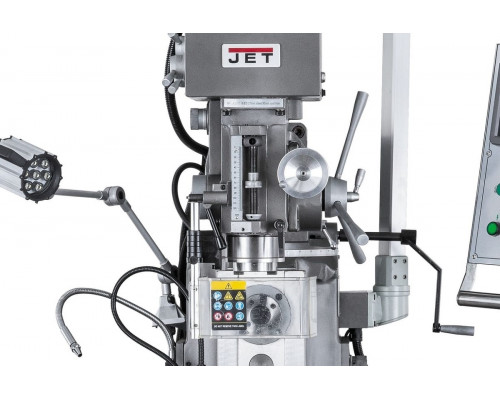

Коробки скоростей вертикального и горизонтального шпинделей выполнены на подшипниках качения и обеспечивают плавную работу с минимальным уровнем вибраций. Для удобства эксплуатации станок оснащен системой подачи смазочно-охлаждающей жидкости (СОЖ), которая подается непосредственно в зону резания, что увеличивает стойкость инструмента и улучшает качество обработанной поверхности. Рабочая зона освещается встроенной лампой, что важно при длительной работе в условиях недостаточного освещения.

В комплект поставки входят необходимые оправки и переходники: оправка для горизонтального шпинделя ISO40/Ф27 и ISO40/Ф22, оправка ISO40/MT3, дорн ISO40/B18, переходная оправка МТ3/МТ2, сверлильный патрон В18/Ф3-16 мм, а также крепежные болты для Т-образных пазов, клин-выколотка и зажимные тяги. Это позволяет сразу приступить к работе с большинством стандартных инструментов без дополнительных затрат на оснастку.

Преимущества модели

• Два независимых шпинделя (вертикальный и горизонтальный) с мощностью 2,2 кВт каждый, что расширяет технологические возможности без переустановки заготовки.


• Автоматическая поперечная подача стола с бесступенчатым регулированием скорости, что повышает производительность при обработке широких деталей.


• Автоматическая подача пиноли с тремя скоростями и ограничителем глубины, упрощающая сверление и зенкерование.


• Устройство цифровой индикации по трем осям с точностью 0,005 мм, позволяющее контролировать перемещения без ручного измерения.


• Наклон фрезерной головки на 90° и поворот консоли на 360°, что обеспечивает обработку под любым углом.


• Богатая комплектация оправками и патроном, позволяющая начать работу сразу после установки.

На что обратить внимание

• Вес станка составляет 1400 кг, что требует прочного основания или фундамента для обеспечения виброустойчивости и точности обработки.


• Станок предназначен для трехфазной сети 380 В. Перед подключением необходимо убедиться в наличии соответствующего напряжения и мощности вводного автомата.


• Для работы с горизонтальным шпинделем требуется использование оправок с конусом ISO40, которые входят в комплект, но при необходимости расширения оснастки следует учитывать этот стандарт.


• Вертикальное перемещение консоли осуществляется вручную, что может быть менее удобно при частой смене высоты обработки по сравнению с моделями с сервоприводом.


• Сверлильный патрон в комплекте рассчитан на хвостовик В18 и диаметр сверл до 16 мм, что достаточно для большинства задач, но для сверл большего диаметра потребуется переходник или оснастка с конусом Морзе.

Комплектация

• Сертификат точности: 1 шт.


• Сверлильный патрон В18/Ф3-16мм: 1 шт.


• Переходная оправка МТ3/МТ2: 1 шт.


• Оправка для горизонтального шпинделя ISO40/Ф27: 1 шт.


• Оправка для горизонтального шпинделя ISO40/Ф22: 1 шт.


• Оправка ISO40/MT3: 1 шт.


• Масленка: 1 шт.


• Крепежные болты для T-образного паза M14x55: 2 шт.


• Клин-выколотка: 1 шт.


• Зажимная тяга (шомпол) М16: 2 шт.


• Дорн ISO40/B18: 1 шт.
