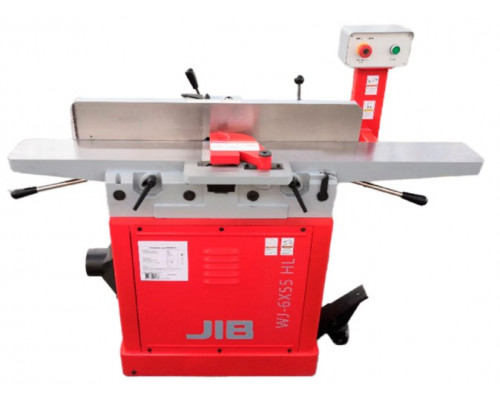

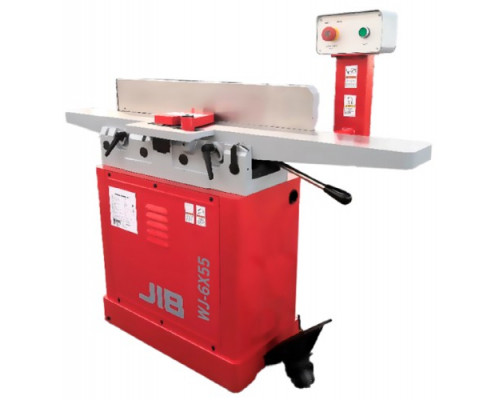

Станок фуговальный Jib WJ-6x55 HL 0304020409000

Назначение и сфера применения

Станок фуговальный JIB WJ-6x55 HL — это профессиональное оборудование для чистовой обработки древесины, предназначенное для создания ровных базовых поверхностей у заготовок. Модель ориентирована на интенсивную работу в столярных мастерских, мебельных цехах и на небольших деревообрабатывающих производствах. Основная задача станка — выведение плоскости пласти или кромки доски под прямым углом, что необходимо для последующего рейсмусования, склеивания щитов или точной подгонки деталей. Благодаря спиральному режущему валу с твердосплавными ножами, станок обеспечивает высокое качество поверхности, сводя к минимуму необходимость в шлифовке.

Конструкция и рабочие возможности

Станок построен на массивной чугунной станине, которая эффективно гасит вибрации и обеспечивает стабильность при обработке. Длина рабочего стола составляет 1410 мм, что позволяет уверенно обрабатывать длинные заготовки. Ширина стола — 153 мм, это максимальная ширина обработки, которую может выполнить станок. Минимальная ширина заготовки — 10 мм, минимальная толщина — 12 мм. Глубина строгания регулируется и составляет до 3 мм за один проход, что является стандартным значением для фуговальных станков такого класса. Подъем и опускание столов реализованы через параллелограммный механизм — это обеспечивает равномерный зазор между столом и режущим валом, что улучшает качество строгания и работу стружколома.

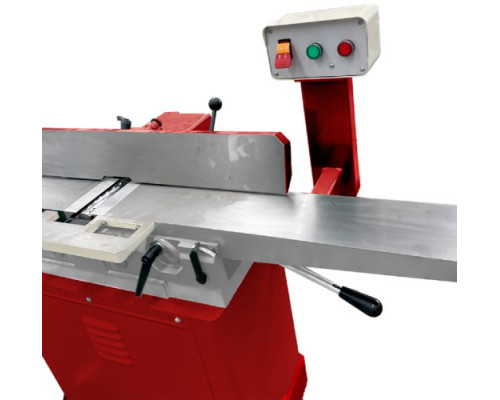

Параллельный упор, изготовленный из чугуна, имеет увеличенную длину и может наклоняться до 45 градусов. Это позволяет выполнять строгание кромок под углом, а также использовать упор в качестве заднего ограждения при обработке узких заготовок. Конструкция упора смонтирована по центру, что повышает точность и безопасность при работе с деталями малой ширины.

Режущий инструмент и привод

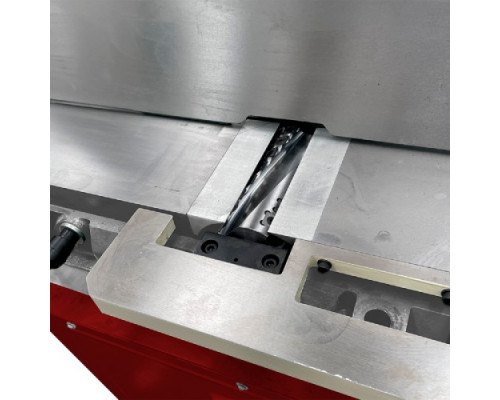

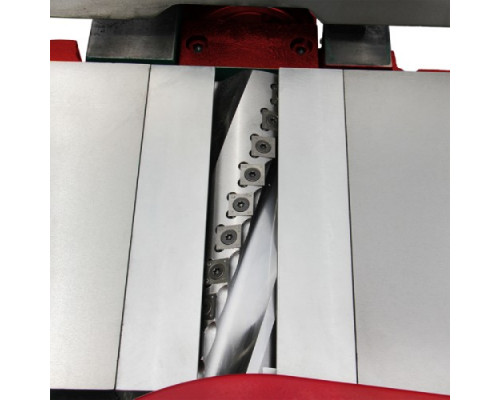

Ключевая особенность модели — спиральный режущий вал, оснащенный 30 твердосплавными ножами размером 15x15x2,5 мм. Такая конструкция обеспечивает более тихую работу по сравнению с прямыми ножами, снижает нагрузку на двигатель и дает чистую поверхность без сколов и вырывов волокон. Ножи являются поворотными — при затуплении одной грани их можно переставить, продлевая срок службы без заточки. Частота вращения вала составляет 4800 об/мин, что в сочетании с ременной передачей обеспечивает стабильный рез.

Привод осуществляется от асинхронного двигателя мощностью 1,65 кВт (в характеристиках указана потребляемая мощность, выходная мощность двигателя — 1,1 кВт). Станок рассчитан на однофазное напряжение 230 В, что позволяет подключать его к стандартной бытовой электросети без необходимости в трехфазном питании. Однако следует учитывать, что пусковые токи могут быть высокими, поэтому рекомендуется использовать автоматический выключатель с соответствующим номиналом и сечение питающего кабеля не менее 2,5 мм².

Система пылеудаления и мобильность

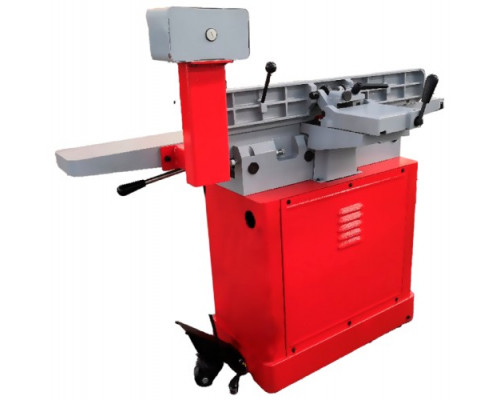

Для отвода стружки и пыли станок оснащен патрубком диаметром 100 мм. Эффективное пылеудаление критически важно для поддержания чистоты рабочего места и предотвращения забивания внутренних полостей станка. Рекомендуется подключать станок к промышленному пылесосу или системе централизованного удаления стружки с производительностью не менее 1000 м³/ч. Станина оборудована колесами и педалью для быстрого перемещения — это упрощает перестановку станка в пределах мастерской, несмотря на его значительный вес (175 кг без упаковки).

Преимущества модели

• Спиральный режущий вал с 30 твердосплавными поворотными ножами — высокая чистота обработки и долгий срок службы без заточки.


• Параллелограммный механизм подъема столов — точная регулировка зазора и эффективное удаление стружки.


• Чугунная станина и корпус — низкий уровень вибраций и надежная фиксация всех узлов.


• Увеличенный чугунный параллельный упор с наклоном до 45° — удобство работы с широкими и узкими заготовками.


• Колеса и педаль для перемещения — мобильность при массе 175 кг.


• Патрубок пылеудаления 100 мм — совместимость с профессиональными системами аспирации.

На что обратить внимание

• Станок предназначен для работы от однофазной сети 230 В, но потребляемая мощность 1,65 кВт требует качественной проводки и отдельного автомата на 10-16 А.


• Вес станка без упаковки составляет 175 кг — для установки потребуется прочное основание или усиленный пол, а для перемещения использовать штатные колеса.


• Максимальная ширина обработки 153 мм — станок не подходит для фугования широких щитов или досок более 15 см.


• Глубина строгания до 3 мм за проход — это стандартный показатель, но для грубой обдирки лучше использовать рейсмус или фуганок с большей глубиной.


• Ножи в спиральном вале являются расходным материалом, их замена производится по мере износа всех четырех граней — учитывайте это при планировании бюджета на эксплуатацию.


• Диаметр аспирационного отверстия 100 мм — для эффективной работы необходим пылесос или система с высокой производительностью, бытовые пылесосы могут не справляться.

Комплектация

• Станок фуговальный JIB WJ-6x55 HL


• Спиральный режущий вал с твердосплавными ножами (30 шт.)


• Параллельный упор


• Педаль для перемещения


• Колеса для перемещения (установлены на станине)


• Патрубок пылеудаления диаметром 100 мм
