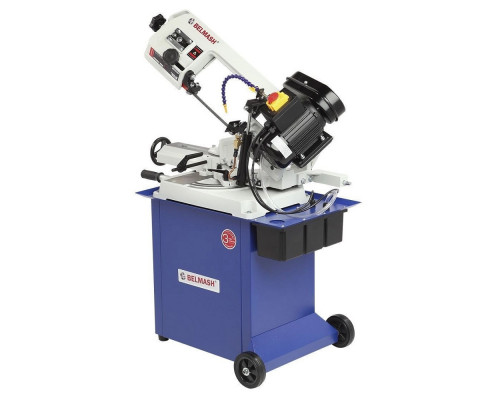

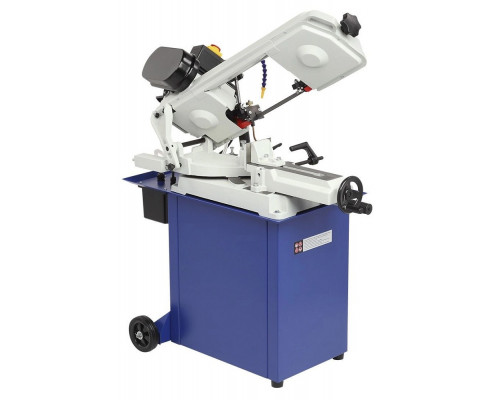

Станок ленточнопильный BELMASH MBS-560CH/400 S300A

Профессиональный ленточнопильный станок для точного реза металла

Станок ленточнопильный BELMASH MBS-560CH/400 S300A — это промышленное оборудование, предназначенное для прямого и углового распила черных и цветных металлов, включая сталь, чугун и их сплавы. Модель рассчитана на работу с заготовками различного сечения: сплошными, полыми и профильными. Благодаря трём скоростям резания и гидравлической системе подачи, станок подходит для мелкосерийного производства и ремонтных мастерских, где требуется высокая точность и повторяемость результата. Устройство работает от трехфазной сети 400 В, что необходимо учитывать при подключении.

Конструкция и устойчивость при работе

Основание станка выполнено из листовой стали, а пильная рама — из чугуна. Такое сочетание обеспечивает высокую жесткость конструкции и эффективное гашение вибраций, что критически важно при обработке твердых металлов. Массивная рама снижает риск отклонения пильного полотна от линии реза, гарантируя чистый и ровный срез даже при длительной эксплуатации. Вес станка составляет 81 кг, что способствует его устойчивости, но при этом конструкция предусматривает возможность перемещения.

Гидравлическая подача и автоматика

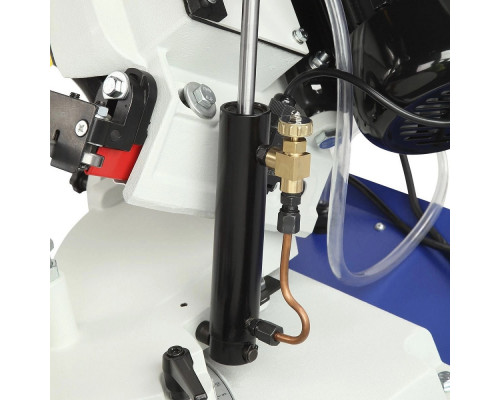

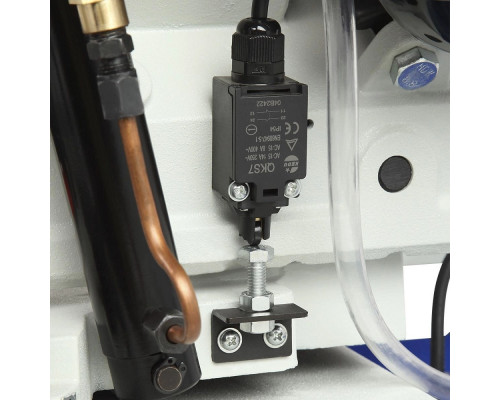

Пильная рама опускается с помощью гидравлической системы. Скорость подачи регулируется клапаном на гидроцилиндре, что позволяет адаптировать режим реза под конкретный материал: для вязких сталей требуется медленная подача, для мягких цветных металлов — более быстрая. После завершения реза срабатывает автоматический выключатель, который останавливает пилу — это удобно при серийной обработке одинаковых заготовок. Подъем рамы выполняется вручную, но усилие снижается за счет компенсационной пружины.

Угловые резы и система фиксации

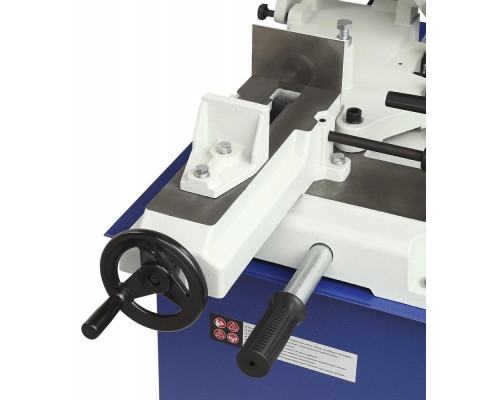

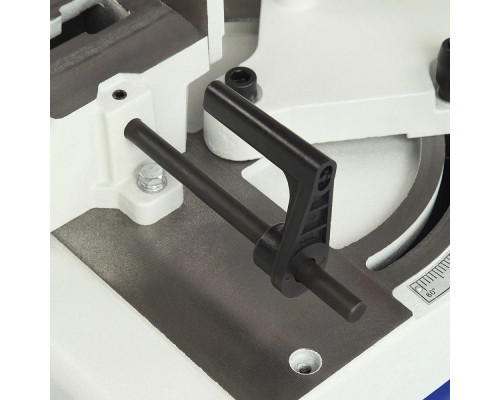

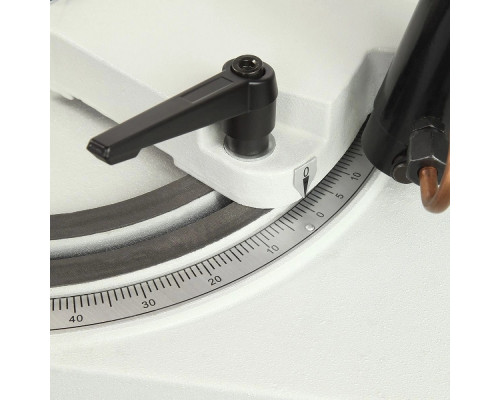

Станок позволяет выполнять угловые резы в диапазоне от -60° до +45°. Угол устанавливается по градуированной шкале, что обеспечивает точность настройки без использования дополнительных измерительных инструментов. Для надежной фиксации заготовок используются массивные чугунные тиски с широкими губками. Положение тисков регулируется маховиком, что позволяет надежно зажимать детали разного размера. В конструкции предусмотрен дополнительный ограничитель длины, который ускоряет настройку при повторяющихся резах.

Скорости резания и выбор режима

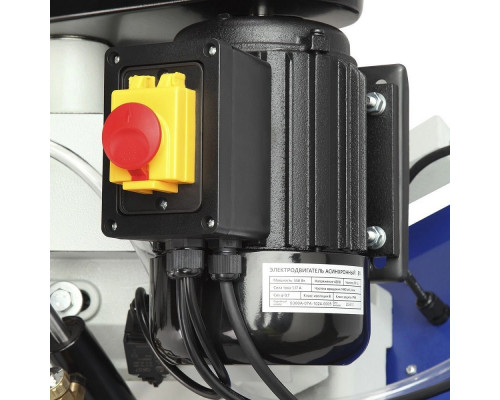

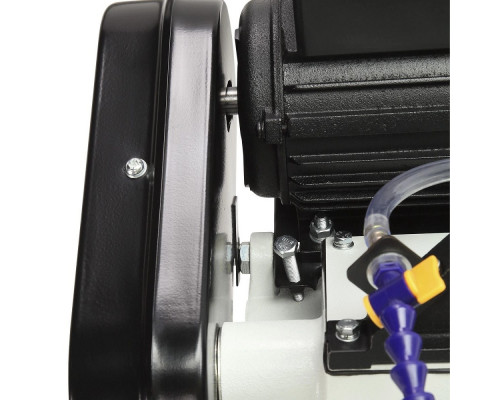

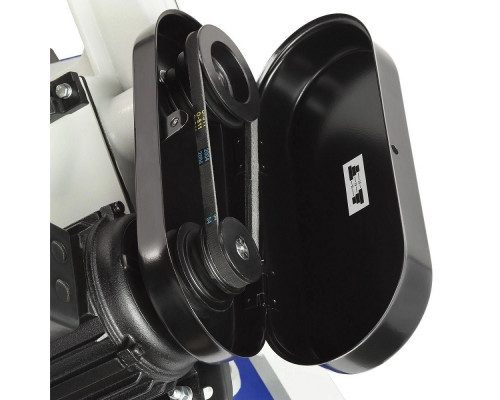

Станок оснащен асинхронным двигателем мощностью 0.55 кВт, работающим от сети 400 В. Предусмотрено три скорости резания: 20, 29 и 50 м/мин. Переключение между ними осуществляется перекидыванием клинового ремня на шкивах. Это простой и надежный механизм, не требующий сложной электроники. Рекомендуемые режимы:

• 20 м/мин — для высоколегированных и нержавеющих сталей;


• 29 м/мин — для низколегированных сталей и чугуна;


• 50 м/мин — для конструкционных сталей, латуни и мягких цветных металлов.

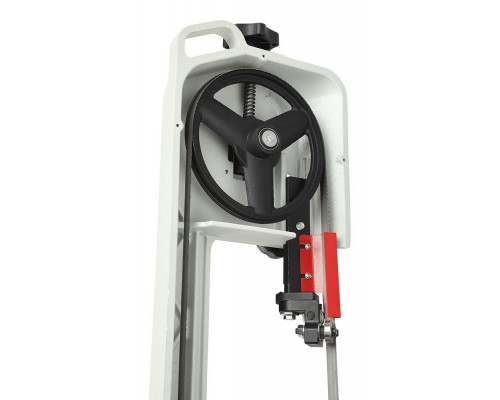

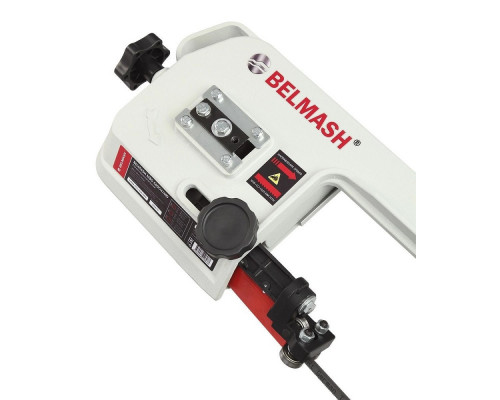

Натяжение пильного полотна регулируется отдельной ручкой, что позволяет поддерживать оптимальное натяжение для разных типов полотен и материалов. Длина пильной ленты составляет 1638 мм.

Система охлаждения и очистка полотна

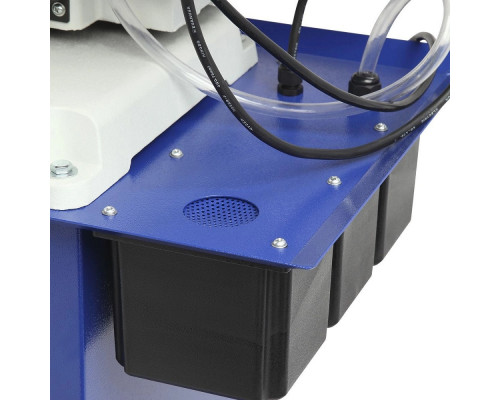

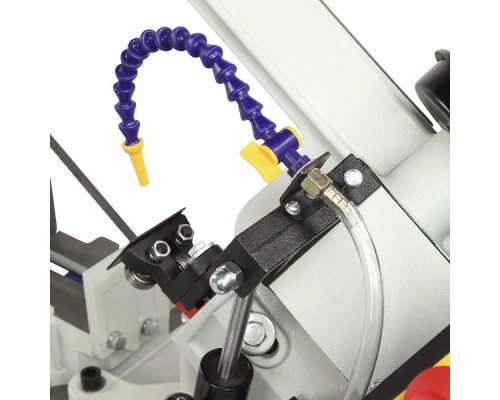

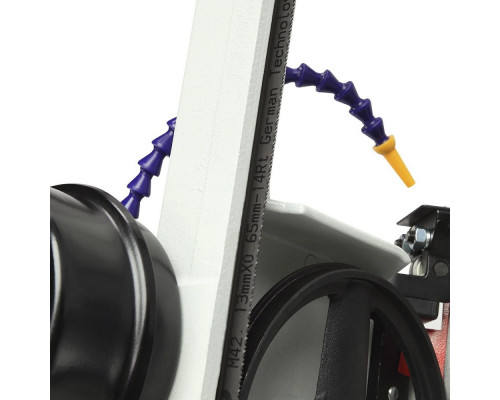

Для предотвращения перегрева режущей кромки станок оборудован системой подачи охлаждающей жидкости (СОЖ). Напор подачи регулируется удобным клапаном, что позволяет экономить жидкость и избегать разбрызгивания. Специальная щетка, встроенная в конструкцию, эффективно удаляет стружку с пильного полотна во время работы. Это улучшает качество реза и продлевает срок службы полотна, предотвращая его засаливание.

Направляющие и точность реза

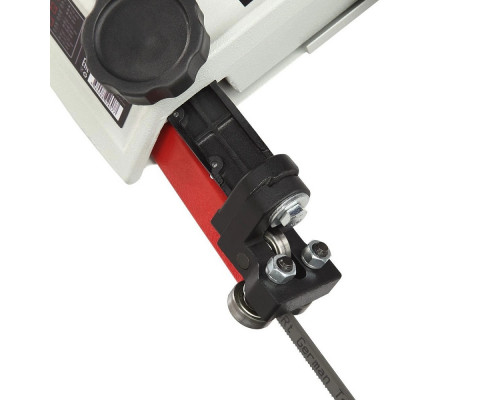

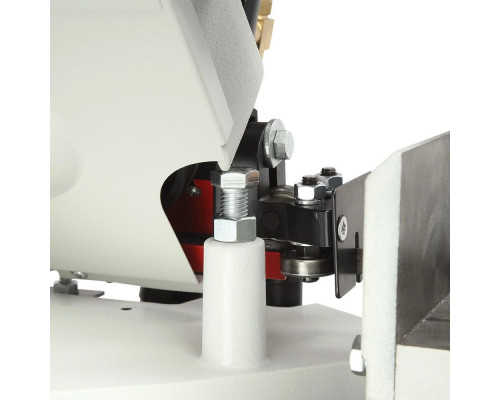

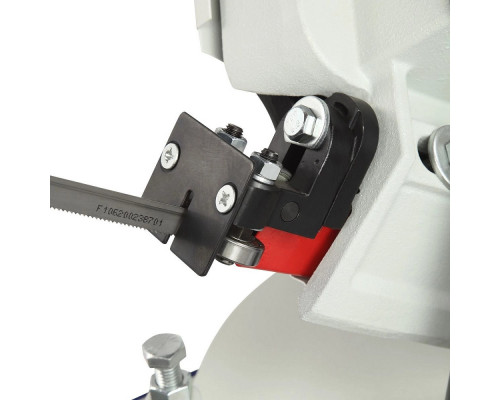

Точность обработки обеспечивается направляющими с подшипниками. Их рекомендуется располагать на расстоянии около 5 мм от заготовки — это минимизирует перекос полотна и предотвращает отклонение от линии реза. При правильной настройке станок стабильно выдерживает прямолинейность реза даже при обработке толстостенных профилей.

Преимущества модели

• Три скорости резания (20/29/50 м/мин) для оптимальной обработки разных типов металлов.


• Гидравлическая система подачи с регулировкой скорости и автоматическим отключением после реза.


• Чугунная пильная рама и стальное основание для гашения вибраций и высокой точности.


• Широкий диапазон углов реза от -60° до +45° с градуированной шкалой.


• Массивные чугунные тиски с широкими губками и ограничитель длины для серийной работы.


• Система подачи СОЖ и щетка для очистки полотна, продлевающие ресурс оснастки.


• Компенсационная пружина, облегчающая ручной подъем рамы.

На что обратить внимание

• Станок работает только от трехфазной сети 400 В. Для подключения к бытовой однофазной сети 220 В потребуется преобразователь частоты, что может увеличить общую стоимость.


• Зона обработки при 90° составляет 128 мм, при 45° — 95 мм. Это ограничивает максимальный размер заготовки, которую можно распилить под прямым или острым углом.


• Переключение скоростей резания выполняется механически, перекидыванием ремня. Это требует остановки двигателя и доступа к шкивам, что менее удобно, чем электронное регулирование.

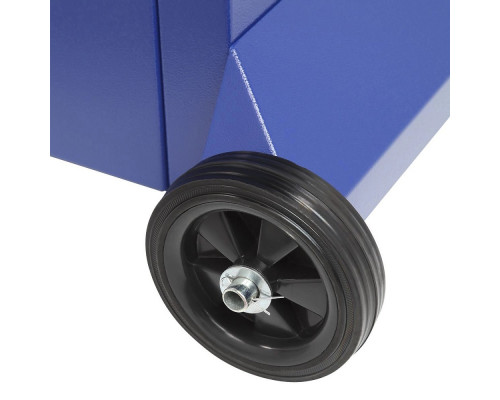

• Вес 81 кг и габариты (950x760x1650 мм) требуют наличия прочного пола и достаточного пространства для установки и обслуживания. Для перемещения рекомендуется использовать тумбу с колесами (приобретается отдельно).


• Для достижения максимальной точности реза необходимо правильно настроить направляющие подшипники и регулярно проверять натяжение пильного полотна.

Комплектация

• Станок ленточнопильный BELMASH MBS-560CH/400 S300A.


• Пильное полотно (установлено).


• Щетка для очистки полотна.


• Ключи и инструменты для настройки и обслуживания.


• Руководство по эксплуатации.
