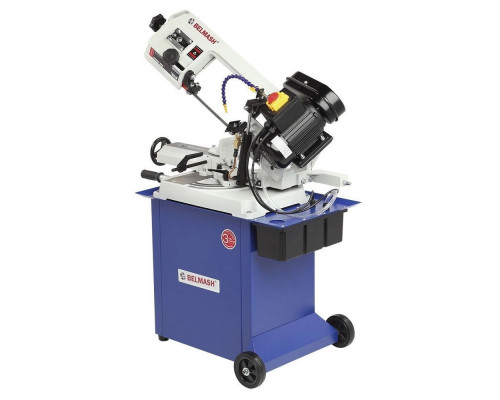

Станок ленточнопильный BELMASH MBS-560CH S299A

Точный рез металла для мастерской и производства

Ленточнопильный станок BELMASH MBS-560CH S299A — это стационарное оборудование для прямого и углового распила черных и цветных металлов, а также их сплавов. Модель рассчитана на обработку заготовок различного сечения: сплошных, полых или профильных. Благодаря массивной конструкции и гидравлической системе подачи, станок подходит для мелкосерийного производства и интенсивной работы в условиях цеха или мастерской. Он обеспечивает чистый, ровный рез без значительных деформаций материала, что снижает необходимость в последующей механической обработке.

Конструкция и устойчивость

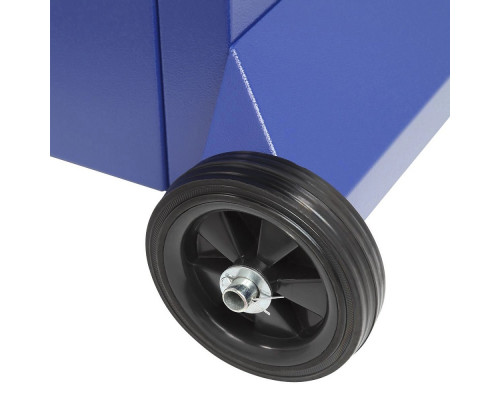

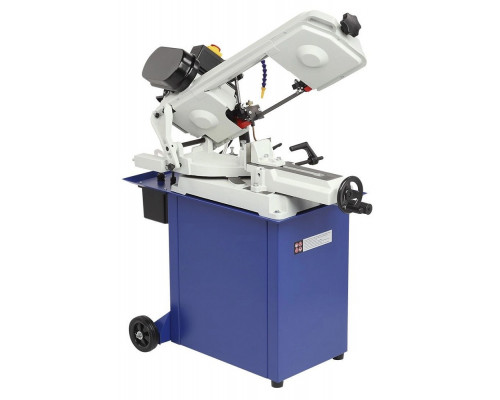

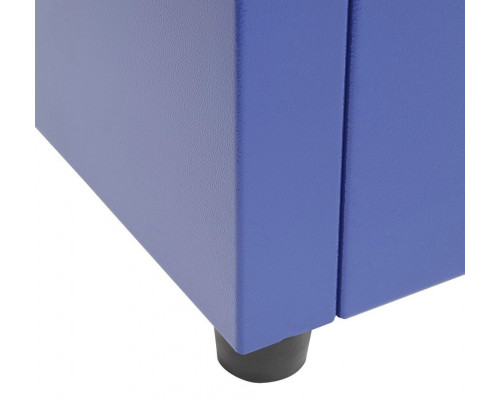

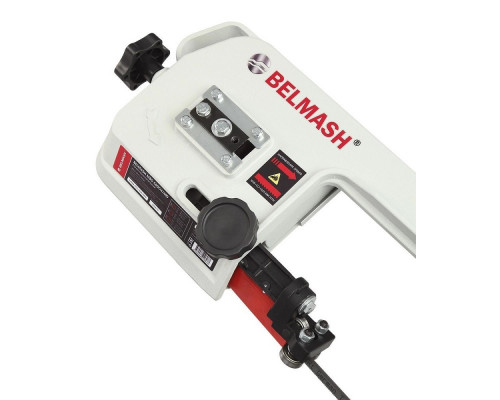

Основание станка выполнено из листовой стали, а пильная рама — из чугуна. Такое сочетание обеспечивает высокую жесткость и эффективное гашение вибраций, которые неизбежно возникают при распиле твердых металлов. Чугунная рама снижает уровень шума и повышает точность реза, особенно при длительной работе. Станок поставляется на передвижной тумбе с колесами, что позволяет перемещать его по мастерской без необходимости постоянной перестановки краном или тележкой. Вес оборудования составляет 81 кг, что обеспечивает достаточную устойчивость при работе, но требует внимания при транспортировке.

Регулировка скорости и подачи

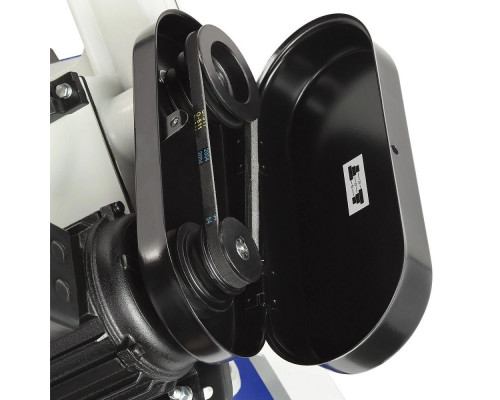

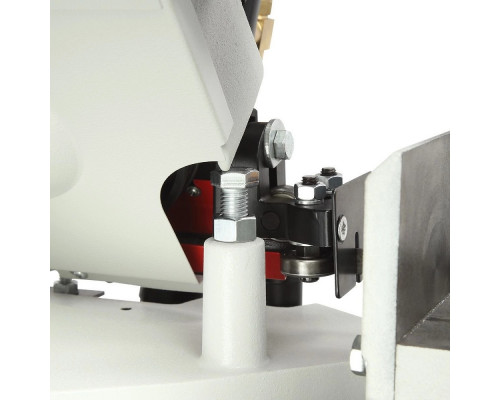

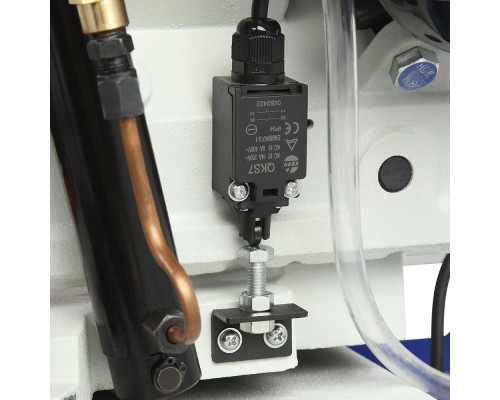

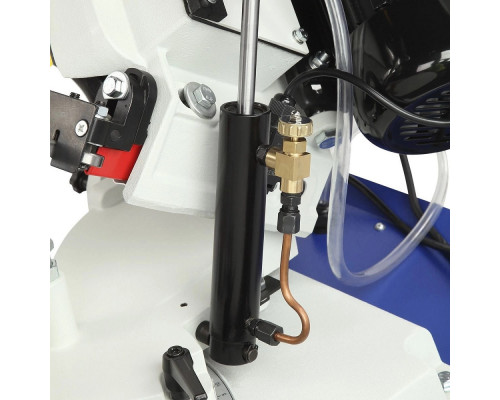

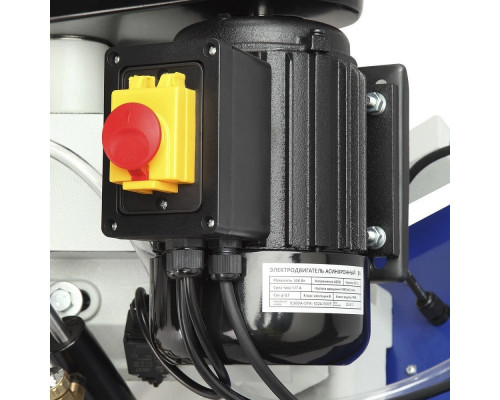

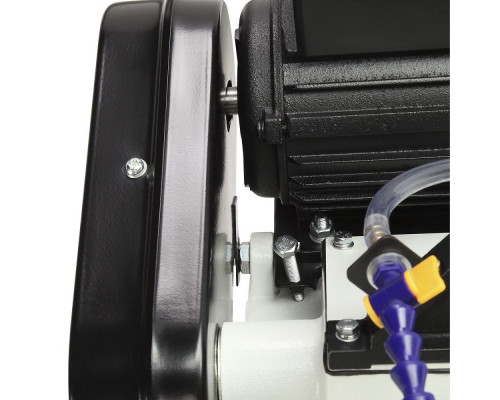

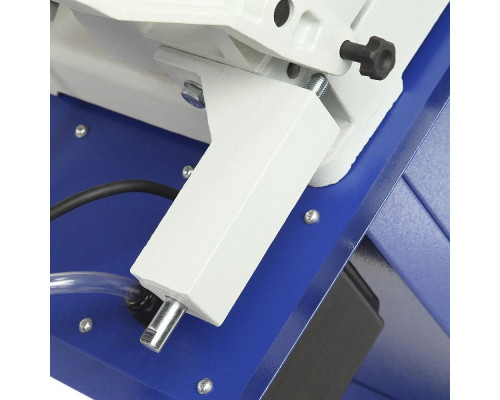

Модель оснащена асинхронным двигателем мощностью 550 Вт, работающим от стандартной сети 230 В. Доступны три скорости движения пильной ленты: 20, 29 и 50 метров в минуту. Переключение между ними осуществляется перекидыванием клинового ремня на шкивах — это простой, но надежный способ адаптировать станок под конкретный материал. Например, низкая скорость (20 м/мин) подходит для резки твердых сталей и чугуна, средняя (29 м/мин) — для конструкционных сталей, а высокая (50 м/мин) — для цветных металлов и мягких сплавов. Гидравлическая система подачи обеспечивает плавное опускание пильной рамы на заготовку. Скорость подачи регулируется клапаном на гидроцилиндре, что позволяет точно настраивать усилие реза в зависимости от толщины и твердости материала. После завершения реза автоматический выключатель останавливает двигатель, что упрощает работу при серийном производстве. Подъем рамы в исходное положение выполняется вручную, но встроенная компенсационная пружина существенно снижает необходимое усилие.

Угловой распил и фиксация заготовок

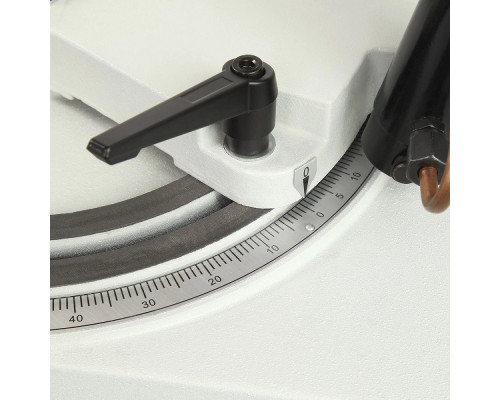

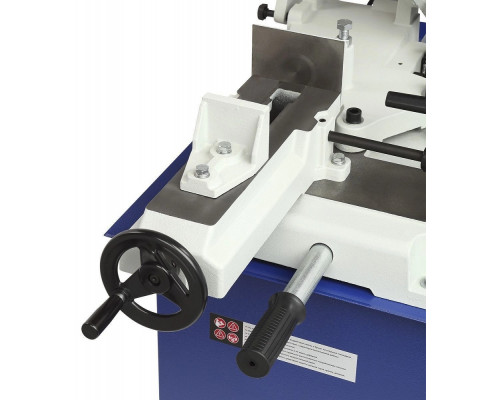

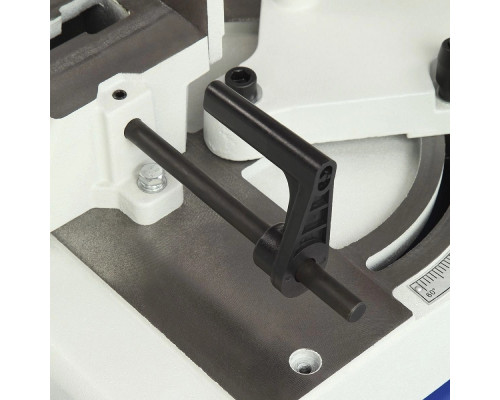

Станок позволяет выполнять угловые резы в диапазоне от -60° до +45°. Точная установка угла производится по градуированной шкале, что обеспечивает высокую повторяемость при серийной нарезке заготовок под одинаковым углом. Максимальная зона обработки при 90° составляет 128 мм, а при 45° — 95 мм. Это означает, что станок способен распиливать круглый прокат диаметром до 128 мм или квадратный профиль сечением до 128 мм при прямом резе. Для фиксации заготовок используются массивные чугунные тиски с широкими губками. Положение тисков регулируется маховиком, что позволяет надежно зажимать детали разного размера. Дополнительный ограничитель длины помогает быстро выставлять одинаковые размеры заготовок, что особенно полезно при изготовлении партии однотипных деталей.

Система охлаждения и пильное полотно

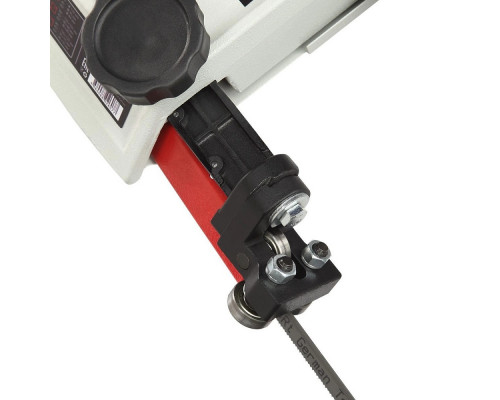

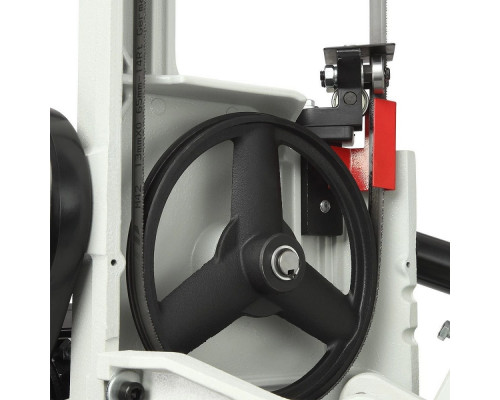

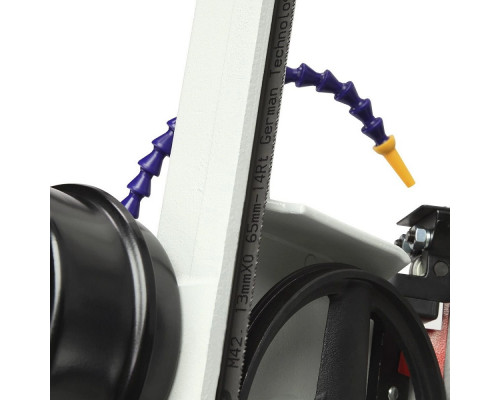

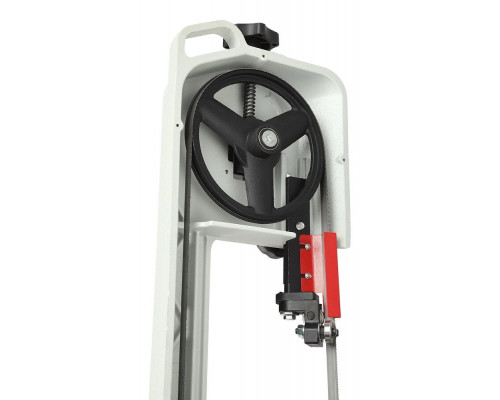

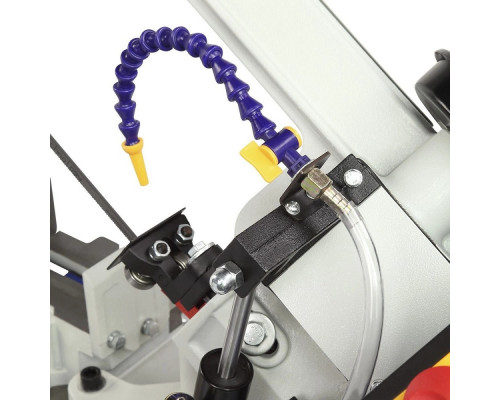

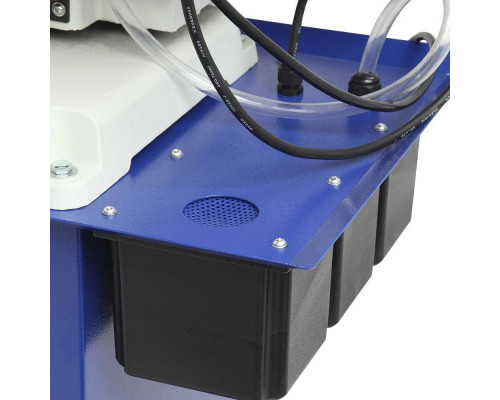

Станок оснащен системой охлаждения зоны реза, которая подает смазочно-охлаждающую жидкость на пильное полотно. Это снижает трение, отводит тепло и продлевает срок службы ленты. Длина пильной ленты составляет 1638 мм — при выборе расходных материалов необходимо ориентироваться именно на этот размер. Натяжение полотна регулируется специальной ручкой, что позволяет компенсировать износ ленты и поддерживать стабильное натяжение в процессе работы. Регулярная проверка и корректировка натяжения — ключевой фактор для получения чистого реза и предотвращения поломки полотна.

Преимущества модели

• Три скорости резания (20/29/50 м/мин) для оптимальной обработки разных металлов без перегрузки двигателя.


• Гидравлическая система подачи с регулировкой скорости, обеспечивающая плавное и контролируемое опускание рамы.


• Массивная чугунная пильная рама, снижающая вибрации и повышающая точность реза.


• Широкий диапазон углов реза от -60° до +45° с фиксацией по шкале для точной настройки.


• Автоматическое отключение двигателя после завершения реза для упрощения серийной работы.


• Передвижная тумба с колесами для удобного перемещения станка по мастерской.


• Система охлаждения зоны реза, продлевающая ресурс пильного полотна.

На что обратить внимание

• Станок работает от однофазной сети 230 В — не требует трехфазного подключения, что упрощает установку в обычной мастерской.


• Максимальная зона обработки при 90° составляет 128 мм — это ограничение по диаметру круглого проката или стороне квадратного профиля. Для более крупных заготовок станок не подходит.


• Переключение скоростей резания выполняется вручную перекидыванием ремня — это не электронная регулировка, а механическая, требующая остановки станка и доступа к шкивам.


• Подъем пильной рамы после реза осуществляется вручную, хотя компенсационная пружина снижает усилие. При интенсивной работе это может потребовать физической нагрузки.


• Длина пильной ленты (1638 мм) строго фиксирована — при покупке расходных материалов необходимо выбирать ленты именно этого размера.


• Вес станка (81 кг) требует осторожности при перемещении, несмотря на наличие колес. Убедитесь, что пол в мастерской ровный и выдерживает нагрузку.

Комплектация

В комплект поставки входит станок ленточнопильный BELMASH MBS-560CH S299A, установленный на передвижную тумбу с колесами. Дополнительные аксессуары, такие как запасные пильные ленты или охлаждающая жидкость, в стандартную комплектацию не входят и приобретаются отдельно.
