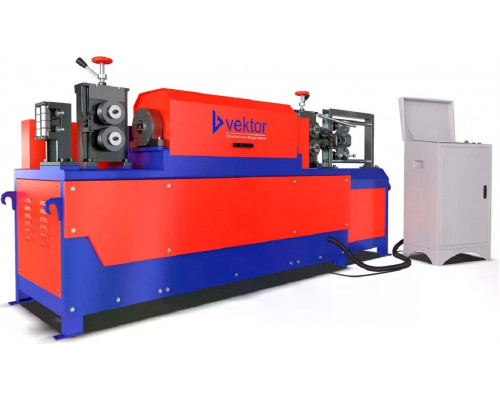

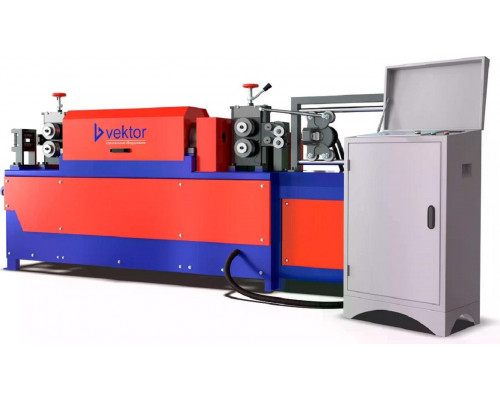

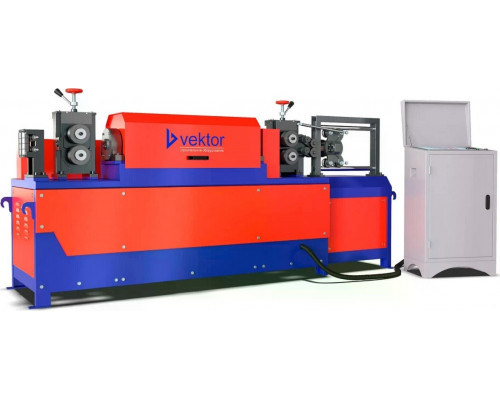

Станок правильно-отрезной VEKTOR ССМ-14

Автоматизация правки и резки арматуры

Станок правильно-отрезной VEKTOR ССМ-14 представляет собой промышленное оборудование, предназначенное для автоматического выпрямления и нарезки арматурного проката на мерные заготовки. Модель ориентирована на интенсивную эксплуатацию в условиях заводов ЖБИ, крупных строительных площадок и производств монолитных конструкций. Основная задача станка — замена ручного труда и повышение точности геометрии готовых прутков при серийном выпуске.

Технология работы и практические возможности

Процесс обработки арматуры на VEKTOR ССМ-14 построен на последовательном выполнении двух операций: правки и отрезки. Исходный материал подаётся из бухты, проходит через правильную раму с восемью роликами, где происходит его пластическое выпрямление. За протяжку и правку отвечает электродвигатель мощностью 15 кВт, который обеспечивает стабильное усилие при обработке прутков. После достижения заданной длины срабатывает гидравлический привод, приводящий в движение подвижный нож. Особенность конструкции — гидропривод перемещается вместе с арматурой в момент реза, что исключает деформацию заготовки и гарантирует чистый срез без заусенцев. Возврат рамы в исходное положение осуществляется за счёт пружинного механизма.

Управление станком ведётся через выносной пульт, на котором оператор задаёт три ключевых параметра: длину одного прутка, количество резов в одной партии и количество партий. Это позволяет организовать автоматический цикл без постоянного присутствия человека. Приёмник готовой продукции, входящий в комплект, упрощает сбор нарезанных заготовок.

Рабочие параметры и ограничения по материалу

Станок рассчитан на работу с двумя основными классами арматуры. Для арматуры класса А1 (гладкий профиль) максимальный рабочий диаметр составляет 14 мм. Для арматуры класса А3 (периодический профиль) максимальный диаметр ограничен 12 мм. Это связано с различной жёсткостью и упругостью материала. При выборе заготовок необходимо учитывать, что превышение указанных значений для каждого класса приведёт к снижению качества правки или поломке оборудования.

Оборудование требует подключения к трёхфазной сети напряжением 400 В. Потребляемая мощность 15 кВт указывает на необходимость наличия соответствующей проводки и автоматических выключателей. Масса станка 860 кг и габариты (2500x1100x700 мм) предполагают установку на ровном бетонном полу в цеху или на производственной площадке. Рабочая температура окружающей среды — от +5 до +35°C, что ограничивает применение на неотапливаемых объектах в холодное время года.

Конструктивные особенности и обслуживание

Модель отличается продуманной компоновкой, снижающей вибрацию и шум при работе. Отдельный выносной блок управления выведен за пределы корпуса, что защищает электронику от механических воздействий и вибраций. Станок не требует сложного технического обслуживания — минимальный объём регламентных работ сводится к периодической смазке направляющих и проверке гидравлической системы. Приобретение бухторазмотчика для подачи арматуры из бухты выполняется отдельно, так как он не входит в базовую комплектацию.

Преимущества модели

• Выносной пульт управления с возможностью программирования длины, количества резов и партий — оператор задаёт параметры один раз, станок работает автономно.


• Гидравлический привод ножа с подвижной рамой обеспечивает рез без деформации заготовки и продольных напряжений.


• Низкий уровень шума и вибраций благодаря сбалансированной конструкции и мощному двигателю.


• Простота обслуживания и минимальный объём регламентных работ — станок не требует частой настройки или замены расходных элементов.


• Комплектация включает приёмник готовой продукции, что упрощает организацию рабочего места.

На что обратить внимание

• Максимальный диаметр арматуры зависит от класса прочности: для А1 — 14 мм, для А3 — 12 мм. Использование материала большего диаметра или более высокого класса прочности недопустимо.


• Для подачи арматуры из бухты необходим отдельно приобретаемый бухторазмотчик — в базовой комплектации он отсутствует.


• Станок предназначен для эксплуатации только в отапливаемых помещениях при температуре от +5 до +35°C.


• Подключение к электросети требует трёхфазного напряжения 400 В и учёта потребляемой мощности 15 кВт — необходимо заранее подготовить силовую линию с соответствующим сечением кабеля и автоматом.


• Вес станка 860 кг требует использования грузоподъёмного оборудования для разгрузки и перемещения, а также усиленного пола в месте установки.

Комплектация

• Пульт управления: 1 шт.


• Приёмник готовой продукции: 1 шт.


• Правильно-отрезной станок: 1 шт.


• Комплект ЗИП: 1 шт.


• Инструкция на русском языке: 1 шт.
