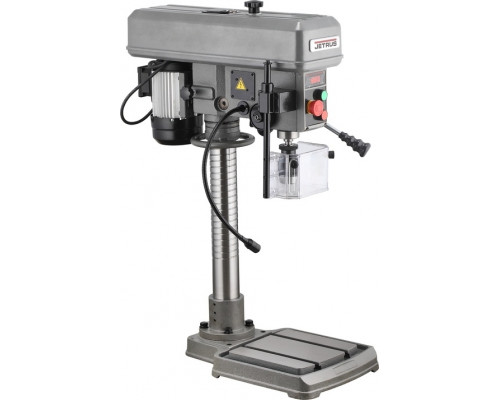

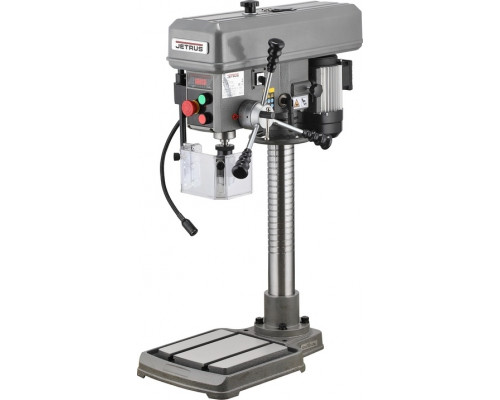

Станок сверлильный JET JDP-14T по металлу, 400В

Профессиональный сверлильный станок для интенсивной работы с металлом

JET JDP-14T (JRM214T) — это настольный сверлильный станок промышленной серии, предназначенный для выполнения точных отверстий в металлических заготовках. Модель рассчитана на подключение к трехфазной сети 400 В, что обеспечивает стабильную работу асинхронного двигателя мощностью 0,55 кВт. В отличие от бытовых аналогов, этот станок ориентирован на полупрофессиональное и производственное использование, где важны надежность, точность и ресурс. Благодаря жесткой чугунной конструкции и продуманной механике, JDP-14T подходит для сверления, зенкования и рассверливания отверстий в стали, чугуне, цветных металлах и сплавах.

Конструкция и точность обработки

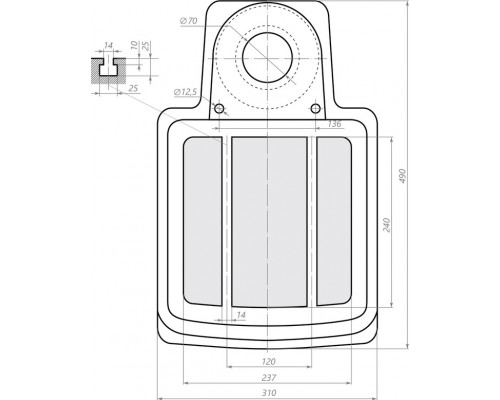

Основание станка выполнено из чугуна и имеет размер 490х310 мм, что обеспечивает устойчивость и гасит вибрации при работе. Рабочая поверхность стола — 238х240 мм — оснащена двумя Т-образными пазами шириной 14 мм (расстояние между ними 120 мм). Это позволяет надежно фиксировать тиски, угловые упоры или специальные приспособления, исключая смещение заготовки. Колонна диаметром 70 мм имеет винтовую канавку для плавного перемещения сверлильной головы по вертикали, а сама голова может поворачиваться вокруг колонны на 360°, что удобно при обработке крупногабаритных деталей. Максимальное расстояние от шпинделя до основания составляет 540 мм — этого достаточно для работы с высокими заготовками или использования дополнительных оснасток.

Ход пиноли шпинделя — 85 мм, что позволяет сверлить отверстия на значительную глубину без перестановки детали. Для контроля глубины предусмотрена миллиметровая шкала на лимбе и стопорный винт, фиксирующий пиноль в нужном положении. Конус шпинделя B16 обеспечивает точное центрирование патрона и инструмента, что критично для получения отверстий с минимальным отклонением.

Привод и скоростной режим

Вращение от асинхронного двигателя передается на шпиндель через многоручьевой ременной привод и шкивную группу. Станок имеет 5 скоростей в диапазоне от 300 до 3500 об/мин. Это позволяет подбирать оптимальный режим резания в зависимости от диаметра сверла и твердости материала: низкие обороты (300–600 об/мин) используются для сверления твердых сталей и больших диаметров, высокие (2000–3500 об/мин) — для мягких металлов и мелких отверстий. Переключение скоростей осуществляется вручную перестановкой ремня на шкивах, что типично для станков этого класса. Наличие реверса расширяет возможности: он пригодится для вывода инструмента из глубоких отверстий или для нарезания резьбы метчиком.

Максимальный диаметр сверления по металлу — 16 мм. Это ограничение связано с мощностью двигателя и жесткостью конструкции: сверла большего диаметра могут вызвать перегрузку или вибрацию. Минимальный диаметр — 1 мм, что позволяет выполнять тонкие работы при условии использования качественного инструмента и малых подач.

Оснащение и безопасность

Станок оборудован быстрозажимным сверлильным патроном с посадочным конусом B16, который позволяет быстро менять инструмент без использования ключа. В комплекте идет патрон на диапазон 1–16 мм, что перекрывает весь рабочий диапазон станка. Для освещения зоны резания предусмотрена лампа с гибким держателем — это особенно полезно при работе с мелкими деталями или в условиях недостаточного освещения цеха.

Безопасность обеспечивается несколькими элементами: прозрачный защитный экран с концевым выключателем останавливает двигатель при поднятии экрана; под кожухом ременной передачи установлен датчик, блокирующий включение при открытой крышке; на передней панели расположена красная кнопка аварийного останова грибкового типа. Пуск и остановка шпинделя выполняются отдельными кнопками (зеленая и красная), что снижает риск случайного включения.

Преимущества модели

• Чугунное основание и колонна диаметром 70 мм обеспечивают высокую жесткость и минимальные вибрации, что напрямую влияет на точность сверления.


• Асинхронный двигатель на 400 В рассчитан на длительную эксплуатацию без перегрева, в отличие от коллекторных моторов бытовых станков.


• 5 скоростей с реверсом позволяют адаптировать режим под конкретный материал и операцию, включая нарезание резьбы.


• Поворот сверлильной головы на 360° и большой ход пиноли (85 мм) дают возможность обрабатывать детали сложной формы и значительной высоты.


• Комплексная система безопасности (защитный экран с блокировкой, аварийный выключатель, датчик крышки) снижает риски при интенсивной работе.

На что обратить внимание

• Станок требует подключения к трехфазной сети 400 В. Для работы от однофазной сети 220 В потребуется преобразователь частоты или замена двигателя — это необходимо учесть при выборе места установки.


• Максимальный диаметр сверления 16 мм — станок не подходит для работы с крупными сверлами (более 20 мм) или коронками без дополнительной оснастки.


• Переключение скоростей выполняется вручную перестановкой ремня — это требует остановки станка и доступа к шкивам, что может замедлить работу при частой смене режимов.


• Станок поставляется без системы подачи СОЖ. При сверлении вязких металлов (нержавейка, алюминий) рекомендуется использовать отдельную систему охлаждения для увеличения стойкости инструмента.


• Вес станка 62 кг — он достаточно тяжелый для частого перемещения, но это обеспечивает устойчивость. Для установки требуется прочный стол или верстак.

Комплектация

• Лампа местного освещения с гибким держателем — 1 шт.


• Инструкция по эксплуатации — 1 шт.


• Защитный экран — 1 шт.


• Быстрозажимной сверлильный патрон 1–16 мм / B16 — 1 шт.
