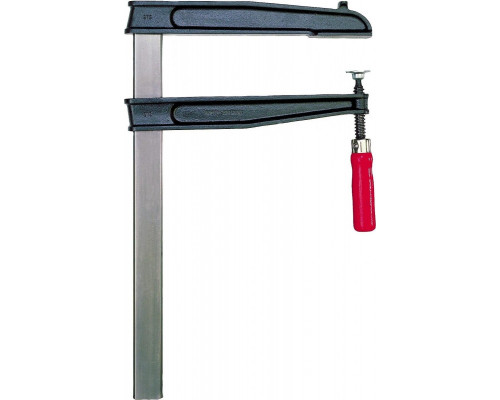

Струбцина F-образная BESSEY TGNT 1000 х 400 мм BE-TGN100T40

Назначение и конструктивные особенности

Струбцина BESSEY TGNT 1000 х 400 мм (модель BE-TGN100T40) представляет собой профессиональный F-образный зажим, предназначенный для фиксации крупногабаритных заготовок при столярных, плотницких и металлообрабатывающих работах. Благодаря ширине зажима 1000 мм и глубине 400 мм, инструмент позволяет надежно удерживать широкие детали, такие как дверные полотна, мебельные щиты, листы фанеры или металла, а также массивные рамы. Конструкция рассчитана на интенсивное использование в мастерских и на производстве, где требуется высокая точность и повторяемость зажима.

Ключевые параметры и их практический смысл

Основные характеристики модели определяют ее возможности в реальной работе:

• Ширина зажима 1000 мм — позволяет охватывать заготовки шириной до одного метра. Это актуально при склеивании широких щитов, сборке корпусной мебели или фиксации крупных элементов на верстаке.


• Глубина зажима 400 мм — обеспечивает доступ к центральной части широких деталей. Например, при склеивании столешницы или фиксации рамной конструкции вы сможете установить струбцину на расстоянии до 40 см от края, что важно для равномерного распределения давления.


• Зажимное усилие до 7000 Н — соответствует примерно 700 кгс. Это высокий показатель для F-образных струбцин, позволяющий работать с твердыми породами древесины, толстым металлом или пакетами материалов без риска смещения заготовки.


• Вес 9,34 кг — обусловлен массивной конструкцией. Инструмент не предназначен для частого переноса, но его вес обеспечивает устойчивость и жесткость при фиксации тяжелых деталей.

Особенности конструкции и материалы

Модель TGNT 1000 х 400 мм относится к тяжелой серии BESSEY, что подтверждается усиленной рамой и элементами зажима. Ключевые конструктивные решения:

• Направляющая шина — выполнена из стали с профилем 40 x 11 мм, имеет сплошное сечение без полостей. Рифленая поверхность предотвращает проскальзывание при зажиме и повышает износостойкость. Шина не оцинкована, что следует учитывать при работе в условиях повышенной влажности — требуется защита от коррозии.


• Винтовой механизм — обеспечивает плавное и точное регулирование усилия. В отличие от эксцентриковых или быстрозажимных систем, винтовой зажим позволяет дозировать давление и надежно фиксировать положение даже при вибрациях.


• Эргономичная деревянная рукоятка — снижает нагрузку на кисть при затягивании. Дерево обеспечивает комфортный хват и не нагревается при длительной работе, что важно при серийном производстве.


• Губки и упоры — имеют увеличенную площадь контакта, что снижает риск повреждения поверхности заготовки. Однако для мягких материалов рекомендуется использовать защитные прокладки.

Практические ограничения и рекомендации по выбору

При работе с моделью BE-TGN100T40 стоит учитывать несколько аспектов:

• Инструмент не предназначен для фиксации хрупких или тонкостенных деталей без дополнительных накладок — высокое усилие может привести к деформации.


• Из-за значительного веса и габаритов (длина шины 1150 мм) струбцина требует достаточного пространства для хранения и транспортировки. Рекомендуется стационарное размещение в мастерской.


• Отсутствие оцинковки на направляющей означает, что при работе в неотапливаемых помещениях или при контакте с влажными материалами необходимо регулярно очищать и смазывать шину для предотвращения ржавчины.


• Модель подходит для профессиональных задач, где требуется повторяемая фиксация крупных заготовок. Для бытового использования или работы с мелкими деталями более рациональным выбором будут струбцины меньшего размера и веса.

Упаковка и комплектация

Струбцина поставляется в индивидуальной упаковке. Габариты упаковки (490 x 40 x 1150 мм) и вес (9,22 кг) соответствуют размерам инструмента. В комплект входит только сама струбцина — дополнительные накладки или удлинители не предусмотрены. При заказе убедитесь, что у вас есть подходящие условия для распаковки и хранения такого крупногабаритного изделия.
