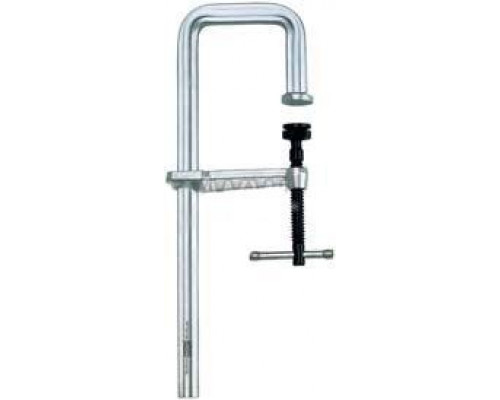

Струбцина U-образная BESSEY SGU 300 х 140 мм BE-SGU30-14-10

Струбцина BESSEY SGU 300 х 140 мм (BE-SGU30-14-10) представляет собой специализированный зажимной инструмент U-образной формы, предназначенный для работы с металлическими конструкциями. В отличие от стандартных F-образных струбцин, данная модель спроектирована для фиксации деталей сложного профиля, включая Т-образные и двутавровые балки, обеспечивая равномерное усилие с двух сторон.

Конструкция и принцип работы

Рама струбцины выполнена из стали, что гарантирует жесткость и устойчивость к деформациям при высоких нагрузках. U-образная форма позволяет зажимать деталь не с одной, а с двух сторон, охватывая ее по всей поверхности. Это особенно важно при работе с профильными элементами, где стандартная струбцина не может обеспечить надежную фиксацию из-за геометрии заготовки. Глубина зажима 140 мм и ширина зажима 300 мм задают максимальные габариты детали, которую можно зафиксировать: выступ (расстояние от края рамы до винта) составляет 130 мм, что определяет доступное пространство для размещения заготовки внутри скобы.

Зажимное усилие и особенности прижимной пластины

Модель развивает усилие до 12000 Н при моменте затяжки 40 Нм. Для сравнения: это примерно 1200 кгс, что позволяет надежно фиксировать массивные металлические элементы при сварке, сборке или механической обработке. Ключевая особенность — наличие специальной прижимной пластины с огнеупорным покрытием и вставкой из металлокерамики. Такая пластина выдерживает высокие температуры, что актуально при сварочных работах, и может наклоняться под углом до 35°. Это обеспечивает плотное прилегание к поверхности заготовки даже при непараллельных плоскостях, исключая проскальзывание и перекосы.

Практические возможности и ограничения

Инструмент ориентирован на профессиональное использование в металлообработке, строительстве и ремонте. Основные сценарии применения:

• Фиксация двутавровых и Т-образных балок при сварке или сверлении.


• Зажим листового металла и профильных труб в условиях, где требуется равномерное усилие с двух сторон.


• Работа с деталями, имеющими сложную геометрию, где стандартная F-образная струбцина неэффективна.

Ограничения: ширина зажима 300 мм и глубина 140 мм задают максимальные размеры заготовки. Для более крупных деталей потребуется модель с большими параметрами. Вес 3.75 кг делает струбцину достаточно тяжелой для длительного удержания на весу, поэтому она лучше подходит для стационарной установки или работы на верстаке. Усилие до 12000 Н требует аккуратности при затяжке, чтобы не повредить тонкостенные детали.

Что важно при выборе

При подборе струбцины BESSEY SGU 300 х 140 мм следует учитывать:

• Геометрию заготовки: U-образная форма эффективна только для деталей, которые можно охватить с двух сторон. Для плоских листов или прямоугольных профилей стандартная F-образная струбцина может быть удобнее.


• Температурный режим: огнеупорная пластина позволяет работать в зоне сварки, но не рассчитана на длительный контакт с открытым пламенем или экстремально высокими температурами.


• Момент затяжки: для достижения максимального усилия 12000 Н требуется приложить момент 40 Нм, что соответствует работе с рычагом длиной около 40 см при усилии 10 кг. Использование меньшего усилия снижает надежность фиксации.


• Совместимость с оснасткой: струбцина поставляется без дополнительных насадок или удлинителей; все возможности определяются штатной конструкцией.

Модель BE-SGU30-14-10 является узкоспециализированным инструментом для задач, где требуется высокая нагрузка и работа с профильными металлическими элементами. Ее конструкция и материалы рассчитаны на длительный срок службы в условиях интенсивной эксплуатации.
