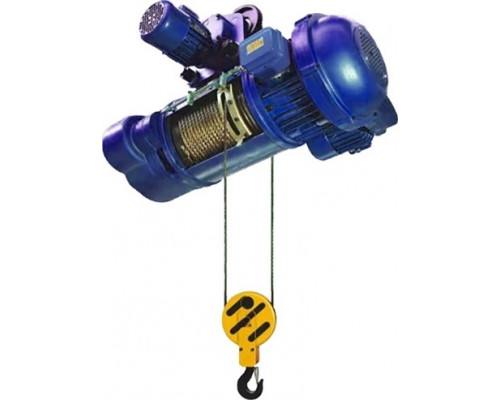

Таль электрическая канатная TOR MD 0,5 т 6 м

Электрическая канатная таль для точных и интенсивных работ

Электрическая таль TOR MD с грузоподъемностью 500 кг представляет собой надежный и производительный механизм для регулярного вертикального перемещения грузов в условиях мастерских, производственных цехов, складов и станций технического обслуживания. Эта модель сконструирована для интеграции в монорельсовые пути или консольные краны, обеспечивая эффективную организацию рабочего пространства. Ее ключевая особенность — сочетание компактных габаритов с высокой надежностью механизмов, что делает ее универсальным решением для задач, где важны точность позиционирования и долговечность оборудования.

Конструктивные особенности и принцип работы

Модель TOR MD относится к канатным талям, где в качестве гибкого элемента используется стальной трос диаметром 5 мм. Это обеспечивает высокую прочность и устойчивость к истиранию. В отличие от цепных аналогов, канатная конструкция позволяет работать с большей высотой подъема при сравнительно компактных размерах самого механизма. Электромеханический тормоз, установленный в тали, автоматически блокирует груз при отключении питания, что является критически важным элементом безопасности. В комплектацию также входит полиспаст — система блоков, которая не увеличивает грузоподъемность в данной модели (остается 0.5 т), но может использоваться для изменения направления тяги или схемы подвеса, повышая гибкость применения тали.

Технические параметры в контексте практического применения

Понимание цифр из характеристик позволяет точно оценить возможности тали для конкретных задач.

• Грузоподъемность 0.5 тонны (500 кг): Это рабочий предел для безопасной эксплуатации. Модель рассчитана на подъем и перемещение станков, двигателей, металлоконструкций, паллетированных материалов в пределах указанной массы. Важно учитывать вес захватных приспособлений (крюков, строп) — он должен входить в общую нагрузку.


• Высота подъема 6 метров и длина троса 15 метров: Полезная высота, на которую можно поднять груз от точки закрепления тали, составляет 6 метров. Общая длина троса 15 метров дает запас для различных схем подвеса оборудования и монтажа. Это определяет планировку рабочей зоны: высоту потолков, расположение монорельса.


• Двухскоростной режим работы (0.8 и 8 м/мин): Наличие двух скоростей — ключевое преимущество для точных работ. Низкая скорость (0.8 м/мин) незаменима для аккуратного позиционирования тяжелого оборудования, сборки узлов или установки детали в строго заданное место. Высокая скорость (8 м/мин) в 10 раз быстрее и используется для быстрого транспортирования груза по горизонтали или холостого перемещения тали, значительно экономя время операций.


• Габаритные размеры и вес: Ширина корпуса 616 мм и вес 137 кг указывают на солидную, основательную конструкцию, рассчитанную на долгий срок службы. Эти параметры критичны для проектирования несущих конструкций (балок, кранов) — они должны выдерживать не только вес груза, но и значительный собственный вес тали.

Требования к установке и совместимости

Успешная и безопасная эксплуатация тали напрямую зависит от правильного монтажа. Модель предназначена для подвеса на двутавровую балку. Параметры "Ширина балки (min): 90 мм" и "Ширина балки (max): 110 мм" означают, что монтажные каретки или крюки тали регулируются под ширину полки двутавра в этом диапазоне. Использование балки с полкой уже 90 мм или шире 110 мм невозможно без дополнительных адаптеров, что не предусмотрено стандартной комплектацией. Напряжение питания 400 В указывает на необходимость трехфазной промышленной сети 380В/50Гц. Подключение должен выполнять квалифицированный электрик, обеспечив соответствующий автоматический выключатель и заземление.

Комплектность и особенности управления

Управление талью осуществляется со стационарного подвесного пульта (кнопочная станция), который входит в стандартную поставку. Отсутствие пульта дистанционного управления (ПДУ) означает, что оператор должен находиться в непосредственной близости от тали для управления. Это накладывает отпечаток на организацию рабочего процесса: оператор перемещается вместе с грузом, что обеспечивает лучший визуальный контроль, но может быть менее удобно на очень больших площадях. В комплект также входит полиспаст, что расширяет возможности по конфигурации подвески.

Область применения и ограничения модели

Данная таль оптимальна для средненагруженного режима работы в закрытых промышленных помещениях. Она хорошо подходит для:

• Мастерских по ремонту автомобильной и сельскохозяйственной техники (подъем двигателей, мостов, кузовных элементов).


• Производственных участков для подачи заготовок, перемещения оснастки.


• Складов для работы со штучными грузами в металлообработке или машиностроении.


• Монтажных и сборочных цехов.

Модель не предназначена для взрывоопасных или химически агрессивных сред, для работы под открытым небом (стандартное исполнение не является влагозащищенным), а также для непрерывного круглосуточного использования (режим работы, как правило, 40% - стандартный для талей этого класса). Максимальная грузоподъемность в 0.5 т является абсолютным пределом, не рекомендуется ее постоянное использование на пределе возможностей — это сокращает ресурс механизмов.

Ключевые отличия и сильные стороны

В сравнении с более легкими или ручными моделями, таль TOR MD выделяется своей конструктивной надежностью, наличием двухскоростного режима и электромеханического тормоза. Канатная система при высоте подъема в 6 метров обеспечивает меньший вес механизма по сравнению с цепной аналогичной грузоподъемности и высоты. Наличие встроенного полиспаста в комплекте — это готовое решение для монтажа без необходимости докупать дополнительные узлы для стандартных задач. Вес в 137 кг косвенно свидетельствует о применении массивных и долговечных компонентов (редуктор, электродвигатель, рама), что сулит больший межсервисный интервал и стойкость к нагрузкам.
