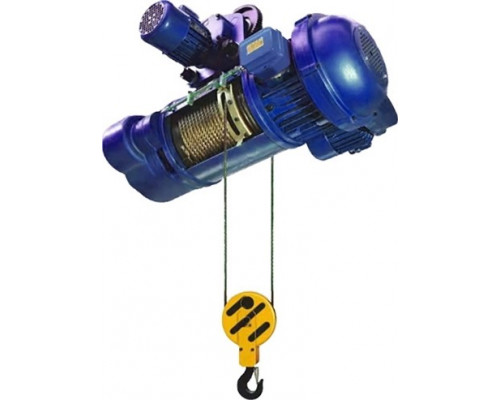

Таль электрическая канатная TOR MD 10 т 30 м

Мощная канатная таль для интенсивных подъемных операций

Электрическая канатная таль TOR MD 1046590 с грузоподъемностью 10 тонн и высотой подъема 30 метров представляет собой профессиональное грузоподъемное оборудование для стационарной или передвижной установки на балках. Эта модель предназначена для регулярной работы в условиях производственных цехов, складских комплексов, ремонтных мастерских и на строительных площадках, где требуется надежное и точное вертикальное перемещение тяжелых грузов. Ее конструкция рассчитана на длительный рабочий цикл и эксплуатацию в промышленной среде.

Конструктивные особенности и ключевые параметры

Модель TOR MD 1046590 относится к классу канатных талей, что подразумевает использование стального троса вместо цепи. Это обеспечивает высокую скорость подъема и большую высоту перемещения груза при меньших габаритах самой лебедки. Диаметр троса составляет 15 мм, а его общая длина — 123 метра, что дает значительный запас для различных схем подвеса и организации полиспастных систем. Наличие полиспаста в базовой комплектации расширяет функциональность, позволяя при необходимости увеличить тяговое усилие или организовать подъем с измененной траекторией.

Важным элементом безопасности и контроля является электромеханический тормоз. Он автоматически блокирует груз при отключении питания или остановке двигателя, предотвращая самопроизвольное опускание. Управление осуществляется с проводного пульта (кнопочной станции), который не входит в понятие "Пульт ДУ" (дистанционного беспроводного), что означает необходимость нахождения оператора в непосредственной близости от тали для управления ею.

Производительность и условия применения

Таль обладает двухскоростным режимом подъема. Основная скорость составляет до 7 метров в минуту, что позволяет быстро перемещать груз на нужную высоту. Точное позиционирование обеспечивается пониженной скоростью — 0.7 метра в минуту, которая используется для финального подвода груза. Такое разделение критически важно для безопасного монтажа ответственных конструкций или установки оборудования.

Для монтажа тали на подвесной путь (двутавровую балку) необходимо учитывать параметры ширины балки. Конструкция тележки или крюковой подвески данной модели рассчитана на балки с шириной полки от 130 до 150 мм. Это стандартный диапазон для многих промышленных двутавров, однако перед установкой требуется проверить соответствие конкретной балки этим размерам. Общий вес тали — 1147 кг, что требует ответственного подхода к расчету несущей способности опорных конструкций и крановых путей.

Электропитание и требования к инфраструктуре

Оборудование работает от трехфазной сети переменного тока с напряжением 400 В (50 Гц). Это промышленный стандарт, предполагающий подключение к силовому щиту через соответствующие защитные аппараты (автоматы, контакторы). Отсутствие возможности работы от однофазной сети 220 В является ограничением, которое необходимо учитывать при планировании установки. Перед вводом в эксплуатацию обязательна проверка соответствия параметров электросети и установка заземления.

Комплектность и габариты

В базовую поставку, помимо самой тали с полиспастом, входит кнопочный пульт управления на гибком кабеле. Габаритная высота тали в сборе составляет 1602 мм, что важно для расчета необходимой высоты помещения от уровня подвеса до пола или верхних конструкций. Для транспортировки и хранения оборудование поставляется в упаковке со следующими размерами: ширина 650 мм, высота 750 мм, глубина 2300 мм. Эти данные помогают спланировать логистику и необходимые пространства для разгрузки и монтажа.

Сфера использования и эксплуатационные соображения

Данная модель оптимальна для задач, где требуется поднимать и перемещать тяжелое технологическое оборудование, металлоконструкции, крупногабаритные заготовки или контейнеры. Благодаря канатной системе и высокой скорости она эффективна на участках с большим объемом погрузочно-разгрузочных работ. При выборе следует обратить внимание на несколько практических аспектов:

• Требуется трехфазная электросеть 400В и подготовленная несущая конструкция (балка).


• Управление — с проводного пульта, дистанционное беспроводное управление отсутствует.


• Необходимо обеспечить регулярное техническое обслуживание, включая контроль состояния троса, тормозной системы и токоведущих частей.


• Высота подъема в 30 метров — это максимальное расстояние от крюка в нижнем положении до крюка в верхнем. Фактическая полезная высота подъема груза будет меньше на расстояние, занимаемое самим грузозахватным устройством и полиспастом.


• Грузоподъемность в 10 тонн указана для стандартного подвеса. При использовании блока (полиспаста) в комплекте грузоподъемность через этот блок также составляет 10 тонн, что позволяет гибко организовывать схему подъема.

Таль TOR MD 1046590 — это решение для промышленного использования, где на первый план выходят надежность, высокая производительность и соответствие требованиям безопасности при работе с тяжелыми грузами.
