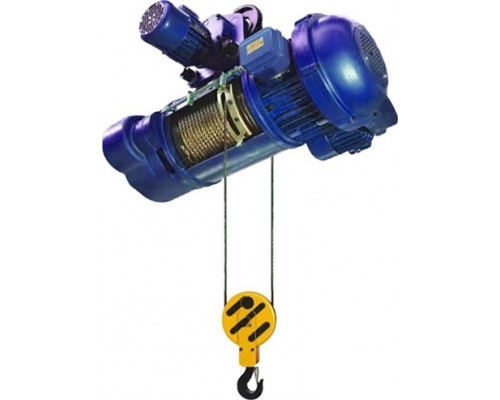

Таль электрическая канатная TOR MD 10 т, 9 м

Электрическая канатная таль для интенсивных работ с тяжелыми грузами

Электрическая таль TOR MD грузоподъемностью 10 тонн — это профессиональное подъемное оборудование, рассчитанное на регулярное перемещение массивных и габаритных объектов в условиях производственных цехов, складов, строительных площадок и ремонтных зон. Модель 1013895 с высотой подъема 9 метров и канатным механизмом представляет собой надежный силовой узел, который может использоваться как самостоятельная подвесная таль или как ключевой компонент в составе мостовых или консольных кранов. Ее конструкция ориентирована на высокую производительность и безопасную работу с предельными нагрузками.

Конструктивные особенности и принцип работы

Данная таль относится к канатному типу. В отличие от цепных моделей, она использует стальной трос диаметром 15 мм и длиной 39 метров. Такое решение обеспечивает высокую гибкость и износостойкость троса, а также позволяет работать с увеличенной высотой подъема. Наличие полиспаста в стандартной комплектации означает, что механизм имеет сдвоенную систему блоков. Это не только обеспечивает заявленную грузоподъемность в 10 тонн, но и снижает нагрузку на электродвигатель и тормозную систему, распределяя усилие. Электромеханический тормоз автоматически блокирует вал двигателя при отключении питания, гарантируя удержание груза в подвешенном состоянии и предотвращая самопроизвольное опускание.

Ключевые технические параметры и их практическое значение

Понимание цифр в характеристиках напрямую влияет на правильный выбор модели для конкретных задач.

• Грузоподъемность 10 тонн через блок: Таль рассчитана на постоянную работу с максимальным весом 10 000 кг. Указание "через блок" подтверждает, что грузоподъемность указана для штатной схемы работы с полиспастом. Это не предельная нагрузка на крюк, а эксплуатационная характеристика.


• Двухскоростной подъем (0.7 и 7 м/мин): Наличие двух скоростей — низкой (0.7 м/мин) и высокой (7 м/мин) — расширяет операционные возможности. Низкая скорость незаменима для точного позиционирования тяжелого груза при монтаже, сборке или установке оборудования. Высокая скорость ускоряет общие погрузочно-разгрузочные работы, когда точность наведения не критична.


• Высота подъема 9 м и длина троса 39 м: Высота подъема 9 метров определяет максимальное расстояние от крюка в нижнем положении до крюка в верхнем. Длина троса в 39 метров является конструктивным параметром, обеспечивающим этот ход с учетом схемы полиспаста. Это важно для планирования высоты помещения или эстакады.


• Ширина балки (130-150 мм): Эти параметры (min и max) указывают на диапазон ширины полки двутавровой балки, на которую может быть подвешена таль. Конструкция тележки или подвеса модели адаптирована для монтажа на стандартные балки с шириной полки от 130 до 150 мм.


• Напряжение питания 400 В: Таль предназначена для подключения к промышленной трехфазной сети переменного тока 400 Вольт 50 Гц. Это требует наличия соответствующей электрической инфраструктуры на объекте установки. Работа от бытовой сети 220 В невозможна.

Комплектация и габариты

Модель поставляется с полиспастом, что является значимым преимуществом, так как для начала работы не требуется докупать дополнительные узлы. Пульт дистанционного управления в базовую комплектацию не входит, управление осуществляется со стационарного подвесного пульта (кнопочной станции), соединенного с талью кабелем. Собственный вес тали составляет 787 кг, что подчеркивает ее массивность и использование мощных компонентов. Габаритный размер 1602 мм (вероятно, высота корпуса лебедки) необходимо учитывать при планировании рабочего пространства, чтобы обеспечить достаточный зазор по высоте.

Области применения и ограничения

Таль TOR MD 10 т оптимальна для задач, требующих высокой производительности и надежности: перемещение станков, металлоконструкций, промышленного оборудования, тяжелых заготовок, контейнеров на производстве или в логистических комплексах. Она подходит для интеграции в крановые системы с ручным или электрическим перемещением тележки.

К ограничениям и особенностям эксплуатации можно отнести:

• Отсутствие дистанционного управления по радио. Оператор должен находиться в непосредственной близости от груза.


• Требуется профессиональный монтаж, наладка и подключение к трехфазной сети.


• Необходимость регулярного технического обслуживания: проверка состояния троса, тормозной системы, электромеханических частей.


• Работа требует квалифицированного персонала, соблюдающего правила безопасности при работе с грузоподъемными механизмами.

Упаковка и транспортировка

Оборудование поставляется в надежной транспортной упаковке. Габариты упаковки (750x2100x970 мм) и ее вес (827 кг) указывают на то, что для разгрузки и перемещения к месту монтажа потребуется использовать соответствующую грузоподъемную технику, такую как вилочный погрузчик или кран. Вес упаковки превышает вес самого изделия за счет крепежных элементов, деревянной обрешетки и защитных материалов.
