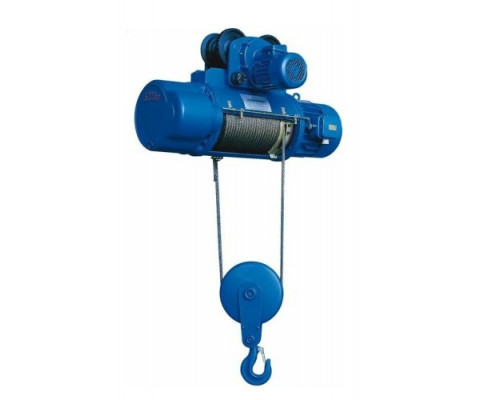

Таль электрическая TOR ТЭК CD 3,2 т 12 м (серия J)

Электрическая таль для интенсивных подъемных операций

Таль электрическая TOR ТЭК CD серии J с грузоподъемностью 3,2 тонны и высотой подъема 12 метров — это стационарный подъемный механизм, предназначенный для регулярного перемещения грузов в условиях производственных цехов, складов, мастерских и монтажных площадок. Модель 1021946 представляет собой надежное звено в цепочке логистики и обработки материалов, где важны точность, скорость и безопасность. Ее конструкция рассчитана на долговременную работу в режиме средней и высокой интенсивности.

Конструкция и принцип работы

Данная таль относится к канатному типу (CD). В отличие от цепных моделей, она использует стальной канат в качестве гибкого элемента, что обеспечивает плавный ход, большую высоту подъема и повышенную износостойкость при работе с крупногабаритными грузами. Электромеханический привод полностью исключает ручной труд для подъема и опускания, управляясь с помощью кнопочного пульта. Механизм перемещается по подвесной двутавровой балке с помощью отдельного привода тележки, что позволяет обслуживать значительную рабочую зону по длине пролета.

Ключевые характеристики и их практическое значение

Грузоподъемность 3200 кг определяет класс оборудования. Эта таль справляется с тяжелыми станками, промышленным оборудованием, крупными партиями материалов, металлоконструкциями. Важно понимать, что указанная грузоподъемность — это максимальный предел. Для обеспечения долговечности механизма рекомендуется планировать рабочие нагрузки на уровне 70-80% от максимума.

Высота подъема 12 метров — критический параметр для высокостеллажных складов, цехов с подкрановыми путями на значительной высоте или для погрузочно-разгрузочных работ с глубокими транспортными средствами. Это позволяет поднимать груз от уровня пола до точки крепления тали с большим запасом.

• Напряжение питания 380В: Модель предназначена для подключения к стандартной трехфазной промышленной сети. Это накладывает ограничение на использование: установка возможна только там, где есть соответствующая электрическая инфраструктура. Для подключения требуется квалифицированный электромонтаж с соблюдением всех норм безопасности.


• Режим работы: Обычно тали серии J рассчитаны на режим работы 25% или 40% (ПВ). Это означает, что в течение 10-минутного цикла механизм может работать непрерывно 2,5 или 4 минуты соответственно, после чего требуется пауза для охлаждения двигателя. Это ключевой фактор для организации технологических процессов.


• Скорость подъема: Как правило, составляет около 8 м/мин для моделей данного класса. Это оптимальная скорость для точного позиционирования груза без излишней тряски.


• Скорость перемещения (тележки): Обычно около 20 м/мин, что позволяет быстро доставлять груз в нужную точку рабочей зоны.

Эксплуатационные особенности и ограничения

Таль TOR ТЭК CD — оборудование для внутреннего использования в закрытых или под навесом помещениях. Ее эксплуатация на открытом воздухе без защиты от атмосферных осадков недопустима. Климатическое исполнение, как правило, У3 или У2, что подразумевает работу при температуре от -20°C до +40°C.

Важной особенностью является необходимость монтажа на надежную подкрановую конструкцию — двутавровую балку. Несущая способность балки и ее креплений должна с запасом превышать общий вес тали, тележки и максимального груза. Перед установкой требуется инженерный расчет или проверка существующих путей.

В стандартную комплектацию обычно входят: механизм подъема, тележка, крюковая подвеска, кнопочный пульт управления на кабеле. Дополнительно могут потребоваться ограничитель высоты подъема (верхний/нижний), если он не встроен, или частотный преобразователь для плавного пуска и более точного контроля скорости.

Габариты и вес в контексте логистики и монтажа

Поставляется оборудование в упаковке с габаритами 750x510x1230 мм и весом 297 кг. Эти параметры имеют практическое значение на этапе доставки и подготовки к монтажу:

• Вес и размеры указывают на солидную, массивную конструкцию, что подтверждает использование долговечных материалов и компонентов.


• Для разгрузки и переноса к месту установки потребуется соответствующая техника (погрузчик, кран).


• Необходимо заранее обеспечить свободный проход для габаритной упаковки к месту монтажа.


• Сборка и установка должны проводиться специалистами с учетом инструкции производителя.

Области применения и сильные стороны модели

Эта таль оптимальна для среднетоннажных работ в машиностроении, металлообработке, на производственных и сборочных линиях, в складских комплексах и ремонтных зонах. Ее сильные стороны — надежность канатного механизма, значительная высота подъема, адаптированность к интенсивной эксплуатации в промышленной среде. Конструкция серии J от TOR обычно предполагает повышенную защиту двигателя и механизмов, наличие термозащиты, износостойкие тормозные системы.

При выборе данной модели следует сопоставить ее параметры с задачами: убедиться в наличии трехфазной сети, проверить соответствие высоты подъема и грузоподъемности вашим потребностям, оценить режим работы (ПВ) относительно планируемого графика использования. Правильно подобранная и установленная таль становится ключевым элементом, повышающим эффективность и безопасность любого производства.
