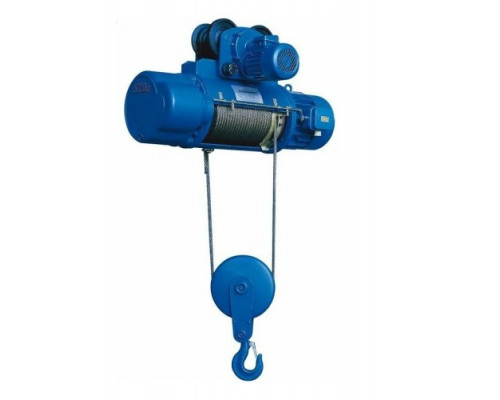

Таль электрическая TOR ТЭК CD 3,2 т 9 м (серия J)

Электрическая таль для интенсивных подъемных операций

Электрическая таль TOR ТЭК CD серии J с грузоподъемностью 3,2 тонны и высотой подъема 9 метров — это стационарный подъемный механизм, предназначенный для регулярного и частого перемещения грузов в условиях производственных цехов, складов, мастерских и сборочных участков. Модель 1021740 базируется на классической конструкции канатной тали с барабаном, что обеспечивает высокую надежность и точность позиционирования груза. Она рассчитана на работу в режимах с повышенной интенсивностью, где важна не только грузоподъемность, но и долговечность механизма, а также безопасность оператора.

Конструкция и принцип работы

В основе тали лежит мощный асинхронный двигатель с конусным ротором, который обеспечивает плавный пуск и остановку груза. Это критически важно для предотвращения раскачивания и точной установки тяжелых деталей, станков или паллет. Подъемный механизм реализован через барабан, на который навивается стальной канат. Такая конструкция, по сравнению с цепной, меньше подвержена износу в условиях запыленности и позволяет работать с большими высотами подъема при компактных габаритах самого механизма. Канат обладает высокой гибкостью и устойчивостью к перетиранию.

Управление осуществляется с помощью кнопочного пульта на гибком кабеле (подвесного пульта), что дает оператору свободу перемещения и оптимальный обзор зоны работы. Таль предназначена для стационарного монтажа на балку подкранового пути или мостового крана. Ее конструкция не подразумевает автономного передвижения по горизонтали — для этого требуется внешняя тележка (кошка), которая приобретается отдельно, в зависимости от типа рельсового пути. Это важный момент при планировании комплектации.

Ключевые параметры и их практическое значение

Грузоподъемность 3200 кг определяет класс оборудования. Таль справляется с подъемом стандартных промышленных грузов: металлических заготовок, станков, двигателей, строительных конструкций, тяжелой упаковки. Важно понимать, что это номинальная нагрузка для штатного режима работы. Для безопасной эксплуатации необходимо учитывать вес грузозахватных приспособлений (строп, траверс, крюков), которые являются частью поднимаемого груза.

Высота подъема 9 метров — это расстояние от точки закрепления тали до крюка в его нижнем положении. Данный параметр определяет максимальную высоту, на которую можно поднять груз в конкретном помещении. Он важен при работе в цехах с высокими потолками, при разгрузке высоких транспортных средств или складировании в стеллажи. Следует заранее рассчитать необходимую высоту, учитывая габариты самого груза и высоту помещения.

Напряжение питания 380В (3-фазное) является стандартным для промышленного оборудования. Это означает, что для подключения тали необходима соответствующая электрическая сеть и квалифицированный электромонтаж. Оборудование не предназначено для работы от бытовой сети 220В.

Особенности эксплуатации и безопасности

Таль серии J оснащена комплексом защитных устройств, которые минимизируют риски при работе. Встроенный тепловой защитный выключатель в двигателе предотвращает перегрев при частых циклах подъема-опускания или работе в режиме, близком к предельной нагрузке. Концевой выключатель верхнего положения автоматически останавливает подъем при достижении крюком крайней верхней точки, защищая механизм от поломки из-за "наезда" на ограничитель.

Крюк выполнен из кованой стали и снабжен предохранительным замком, который не позволяет стропам или такелажным скобам самопроизвольно соскочить. Для обеспечения безопасного спуска груза в случае отключения электроэнергии или неисправности в тали предусмотрен механический тормоз, который автоматически блокирует вал двигателя.

Оборудование рассчитано на работу в стандартных промышленных условиях (класс исполнения IP54). Это означает защиту от попадания внутрь пыли и брызг воды, падающих с любого направления. Однако таль не является взрывозащищенной и не предназначена для работы в агрессивных химических средах, под дождем на открытом воздухе или в помещениях с высокой влажностью и конденсатом без дополнительных мер защиты.

Комплектность и монтаж

Таль поставляется в собранном виде, готовой к установке. В базовую комплектацию, как правило, входят: сама таль с электродвигателем и редуктором, кнопочный пульт управления, крюковая подвеска. Ключевой момент — таль не комплектуется тележкой для перемещения по подкрановой балке. Тележку (кошку) необходимо подбирать отдельно, исходя из типа и геометрии рельсового пути (двутавр, квадратный профиль), а также требуемой грузоподъемности.

Габариты и вес упаковки (ширина 500 мм, высота 1120 мм, глубина 730 мм, вес 252 кг) указывают на солидные размеры и массу самого оборудования. Это важно для планирования доставки к месту монтажа, которое должно быть обеспечено подъемными средствами соответствующей мощности. Монтаж, подключение к электросети и первый пуск должны выполняться квалифицированным персоналом в соответствии с инструкцией по эксплуатации и правилами безопасности. Регулярное техническое обслуживание, включающее визуальный осмотр, проверку состояния каната, крюка и тормозной системы, является обязательным условием долгой и безопасной работы.

Сфера применения и ограничения

Данная модель оптимальна для задач, где требуется частое и точное вертикальное перемещение грузов средней тяжести на фиксированной траектории или в сочетании с мостовым краном. Типичные области использования:

• Механообрабатывающие и сборочные цеха для установки заготовок на станки.


• Склады металлопроката и тяжелых материалов.


• Ремонтные зоны и сервисные центры для работы с крупногабаритными агрегатами.


• Производственные линии, где требуется периодическая подача тяжелых компонентов.

Основное ограничение модели — отсутствие встроенного механизма горизонтального перемещения. Если задача требует не только подъема/опускания, но и свободного перемещения груза по площади помещения, необходимо дополнительно приобрести и смонтировать тележку и подкрановые пути. Также таль не предназначена для подъема людей, жидких или сыпучих грузов в непредназначенной для этого таре, а также для работы в пожаро- и взрывоопасных зонах.
