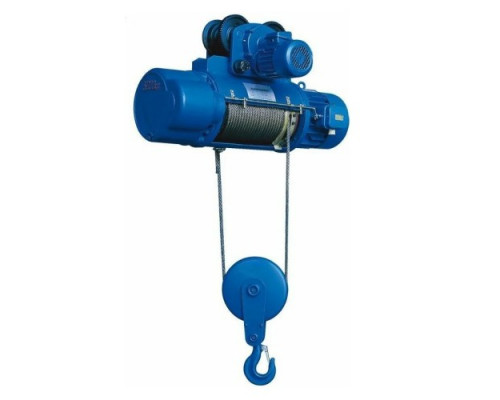

Таль электрическая TOR ТЭК CD 5 т 18 м (серия J)

Электрическая таль для интенсивных подъемных операций

Электрическая таль TOR ТЭК CD серии J с грузоподъемностью 5 тонн и высотой подъема 18 метров — это стационарный подъемный механизм, рассчитанный на регулярную работу в условиях производственных цехов, складов и мастерских. Модель 1023055 представляет собой сбалансированное решение, где надежность конструкции сочетается с продуманной эргономикой управления. Ее ключевая задача — эффективно заменить ручной труд при вертикальном перемещении грузов, обеспечивая точное позиционирование и значительное повышение скорости выполнения операций.

Конструкция и принцип работы

Данная таль относится к канатному типу. В отличие от цепных моделей, она использует стальной канат в качестве грузонесущего элемента, что обеспечивает плавный ход, меньший шум при работе и повышенную долговечность при частых циклах подъема-опускания. Электромеханический привод полностью исключает необходимость приложения физической силы оператором. Управление осуществляется с помощью кнопочного пульта, подвешенного на гибком кабеле, что позволяет удобно контролировать процесс с безопасного расстояния и оптимального ракурса обзора.

Конструктивно таль предназначена для стационарного монтажа на неподвижную балку (подкрановый путь) или передвижную тележку. В базовой комплектации модель поставляется в стационарном исполнении. Для организации перемещения груза вдоль помещения потребуется отдельный комплект — тележка подвесная, соответствующая типу рельса и грузоподъемности. Этот момент критически важен при планировании оснащения рабочей зоны.

Ключевые параметры и их практическое значение

Грузоподъемность 5 тонн определяет сферу применения тали. Она оптимальна для работы со станками, промышленным оборудованием, тяжелыми металлоконструкциями, крупногабаритными заготовками или упаковками товаров. Важно понимать, что указанная масса — это предельная нагрузка, включающая вес строп, захватов и такелажной оснастки. Для обеспечения долговечности механизма рекомендуется эксплуатация с нагрузкой 70-80% от максимальной.

Высота подъема 18 метров — значительный параметр, который говорит о возможности работы в высоких цехах, складских комплексах с многоуровневым стеллажным хранением или при обслуживании крупногабаритных объектов. Такой запас по высоте позволяет не только поднимать груз от пола, но и манипулировать им на разных уровнях, что расширяет технологические возможности.

• Напряжение питания 380В: Модель рассчитана на подключение к промышленной трехфазной сети. Это накладывает требование к инфраструктуре объекта — наличие соответствующей силовой линии и квалифицированного электромонтажа. Для бытовых условий или объектов с напряжением 220В данная таль не подходит.


• Режим работы: Таль TOR ТЭК CD относится к классу механизмов с повторно-кратковременным режимом работы (ПВ%). Это означает ее способность работать циклично с паузами. Конкретный процент продолжительности включения (например, 40% или 60%) определяет, сколько минут в час таль может работать без перегрева. Этот параметр напрямую влияет на производительность в интенсивных условиях.

Эргономика, безопасность и управление

Управление сосредоточено на компактном подвесном пульте с защищенными кнопками «Вверх» и «Вниз». Такое решение обеспечивает оператору мобильность и хороший обзор. Для безопасной эксплуатации таль оснащена обязательным набором защитных устройств. Как минимум, в него входит верхний и нижний конечный выключатель, автоматически отключающий двигатель при достижении грузозахватным органом крайних положений. Это предотвращает перематывание каната и аварийные ситуации. Дополнительно может присутствовать тепловая защита электродвигателя от перегрузок.

Габариты и требования к установке

Габаритные размеры и вес (470 кг) указывают на солидную, основательную конструкцию. Ширина 560 мм и глубина 840 мм определяют минимальное расстояние между опорами балки, на которую будет подвешиваться таль. Высота конструкции 1570 мм — это важный параметр для расчета так называемого «строительного подъема», то есть расстояния от точки подвеса тали до пола за вычетом высоты самой тали и габаритов грузозахватного устройства. Недостаточный строительный подъем сократит полезную высоту подъема груза.

Монтаж и первое подключение должны выполняться специалистами с учетом всех требований безопасности, включая проверку надежности опорных конструкций, правильности подключения электрической части и заземления, а также проведения испытаний под нагрузкой.

Области применения и ограничения

Данная модель эффективна на машиностроительных и металлообрабатывающих предприятиях, в литейных и сборочных цехах, на складах металлопроката, в ремонтных мастерских и на строительных площадках (в условиях подготовленных помещений). Она не предназначена для подъема людей, взрывоопасных или химически агрессивных грузов без специального исполнения. Стандартное климатическое исполнение предполагает работу в закрытых помещениях при положительных температурах. Для работы в условиях повышенной запыленности, влажности или на улице требуется уточнение класса защиты двигателя и электрооборудования (IP).

Комплектность и эксплуатация

Как правило, в базовую поставку входит сама таль в сборе, кнопочный пульт управления и комплект документации (паспорт, руководство по эксплуатации). Грузозахватный элемент (крюк) является неотъемлемой частью механизма. Стандартная комплектация не включает в себя тележку для перемещения, стационарную балку для подвеса, кабели для подключения к сети или дополнительные устройства защиты. Эти элементы необходимо подбирать и приобретать отдельно, исходя из конкретных условий на объекте. Регулярное техническое обслуживание, включающее визуальный осмотр, проверку износа каната и смазку механизмов, является обязательным условием для длительной и безопасной работы.
