Таль электрическая цепная TOR HHBBSL05-02, 12 м

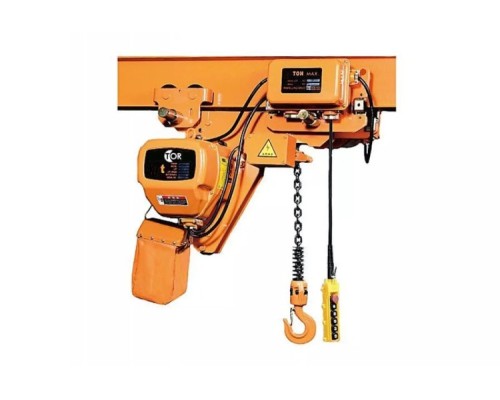

Электрическая цепная таль с боковым расположением корпуса

Модель TOR HHBBSL05-02 — это стационарная электрическая цепная таль, разработанная для работы в условиях ограниченного пространства по высоте. Её ключевая особенность — уникальная конструкция с вынесенным в сторону корпусом механизма, что принципиально отличает её от классических талей, у которых силовой блок расположен непосредственно над крюком. Это инженерное решение позволяет эффективно поднимать грузы массой до 10 тонн в помещениях с низкими потолками, где использование стандартного оборудования невозможно или крайне затруднено.

Конструкция для работы при низких потолках

Основное преимущество модели HHBBSL05-02 заключается в её компоновке. Корпус с электродвигателем и редуктором смещён относительно вертикальной оси подъёма и монтируется сбоку на балке. Для компенсации веса и обеспечения устойчивости на противоположном конце балки устанавливается противовес. Такая схема минимизирует общую строительную высоту устройства (габарит от нижней точки крюка до верхней точки подвеса), что критически важно для мастерских, складов, гаражей или производственных цехов со старыми зданиями, где высота потолков не позволяет разместить полноразмерную таль. Это не просто модификация, а специализированное решение для конкретной технической проблемы.

Технические особенности и практический смысл параметров

Грузоподъёмность 10 тонн определяет сферу применения тали для перемещения тяжелого промышленного оборудования, металлоконструкций, станков или крупных партий материалов. Высота подъёма в 9 метров при длине троса 9 метров указывает на то, что таль рассчитана на работу в пределах одного уровня (этажа), без необходимости подъёма через технологические проёмы. Важно отметить, что скорость подъёма постоянна и составляет 0.5 м/мин. Это низкая скорость, характерная для точного позиционирования тяжелых грузов. Она обеспечивает плавность хода и безопасность при работе с ответственными грузами, но не подходит для задач, где требуется быстрая цикличность операций.

Монтажные размеры по ширине балки (min 130 мм / max 180 мм) задают требования к опорной конструкции — двутавровой балке, на которую будет подвешено оборудование. Необходимо заранее убедиться, что имеющаяся балка попадает в этот диапазон. Напряжение питания 400 В (трёхфазная сеть) является промышленным стандартом и подразумевает, что для подключения требуется соответствующая электрическая инфраструктура. Работа от бытовой сети 220 В невозможна. Вес самого устройства 125 кг (без учёта противовеса) требует использования грузоподъёмных средств или нескольких человек для его установки на проектную высоту.

Ключевые компоненты и их надежность

• Литейно-цилиндрический редуктор: Этот тип редуктора отличается высокой прочностью корпуса и долговечностью. Он хорошо защищён от нагрузок и рассчитан на длительную эксплуатацию в режиме интенсивных работ, обеспечивая стабильную передачу усилия от двигателя к подъёмному механизму.


• Цепь повышенной прочности: Использование высококачественной калиброванной цепи гарантирует безопасность при работе с максимальной нагрузкой. Такая цепь более устойчива к износу, растяжению и ударным нагрузкам по сравнению со стандартными решениями.


• Система управления с усиленным кабелем: Пульт управления подвешен на кабеле, армированном стальным тросом. Это практичное решение предотвращает обрыв кабеля из-за механических воздействий или собственного веса, повышая общую безопасность и срок службы органа управления.

Эксплуатационные преимущества и ограничения

Конструкция обеспечивает минимальное раскачивание и смещение груза при подъёме, так как точка приложения силы находится сбоку, а не сверху. Это упрощает точную установку тяжелых предметов на место. Относительно небольшие габариты (235 мм по критичному размеру) и вес упрощают логистику и монтаж по сравнению с классическими талями аналогичной грузоподъёмности.

К ограничениям модели можно отнести её стационарность. Таль предназначена для подвеса на заранее смонтированную балку и не является передвижной (тельфером). Её рабочая зона ограничена длиной балки, по которой может перемещаться каретка с крюком. Также необходимо предусмотреть место и надежное крепление для противовеса, масса которого рассчитывается индивидуально под конкретные условия монтажа и не входит в стандартную комплектацию в указанном весе (125 кг).

Область применения и итог

Электрическая таль TOR HHBBSL05-02 — это специализированный инструмент для складских, производственных и ремонтных помещений с дефицитом высоты. Она оптимальна для организации разгрузочных площадок, монтажных участков, ремонтных зон в условиях, когда увеличение высоты потолка экономически или технически нецелесообразно. Модель сочетает высокую грузоподъёмность с конструкцией, решающей проблему пространства, и делает акцент на надежности ключевых компонентов — редуктора, цепи и системы управления.
