Электрическая цепная таль с приводной тележкой для интенсивных работ
Модель TOR ТЭЦП (HHBD02-01T) — это передвижная электрическая таль, предназначенная для регулярного подъёма, точного позиционирования и горизонтального перемещения грузов в условиях цехов, складов и строительных площадок. Её ключевая особенность — интегрированная тележка с электроприводом, которая превращает устройство в мобильную подъёмную станцию, способную обслуживать значительную площадь под монорельсовым путём.
Конструкция и принцип работы

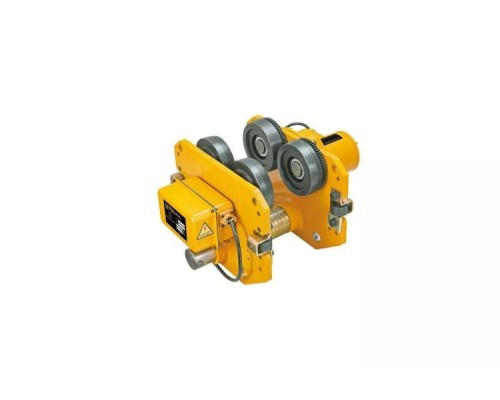

Оборудование представляет собой компактный силовой блок, смонтированный на каретке, которая перемещается по нижнему полке двутавровой балки. Грузоподъёмный механизм с цепным полиспастом приводится в действие электродвигателем, а отдельный мотор отвечает за движение самой тали вдоль балки. Такая конструкция позволяет одному оператору с пульта управления выполнять полный цикл работ: захватить груз, поднять его, переместить в нужную зону и аккуратно опустить. Литейно-цилиндрический редуктор обеспечивает плавный ход и высокий КПД передачи усилия.
Ключевые параметры и их практическое значение
Грузоподъёмность 2 тонны делает эту модель универсальным решением для большинства задач в металлообработке, машиностроении, на складах материалов или готовой продукции. Важно учитывать, что заявленная грузоподъёмность относится к вертикальному подъёму. При одновременном движении по горизонтали возникают динамические нагрузки, поэтому для безопасной эксплуатации необходим расчёт и монтаж надёжной подвесной системы (балки, кранового пути).
Высота подъёма 24 метра — это максимальное расстояние от крюка в нижнем положении до его верхней точки. Такой значительный ход необходим для работы в высоких цехах, ангарах или при погрузочно-разгрузочных работах с многоуровневым складированием. Длина грузовой цепи соответствует этому параметру.
Скорость подъёма постоянна и составляет 1.9 м/мин. Эта величина оптимальна для точного, аккуратного позиционирования грузов. Высокая скорость здесь принесена в жертву контролю и безопасности, что характерно для талей такого класса. Электропривод тележки обеспечивает более высокую скорость горизонтального перемещения, что сокращает время цикла.
Мощность основного двигателя 750 Вт при напряжении 400 В (3-фазная сеть 380В) указывает на высокий запас прочности и способность работать в повторно-кратковременном режиме (ПВР) без перегрева. Это оборудование для активной, а не эпизодической эксплуатации.
Особенности монтажа и эксплуатации
Модель поставляется в собранном виде, но её установка требует подготовки инфраструктуры. Критически важны два параметра: ширина полки двутавровой балки, на которую монтируется тележка, должна находиться в диапазоне от 100 до 178 мм, а сама балка должна выдерживать суммарную нагрузку от веса тали (254 кг), груза (до 2000 кг) и динамических усилий. Необходим профессиональный расчёт и монтаж подвесного пути.
К эксплуатационным преимуществам относится система безопасности и обслуживания:
- Ограничитель высоты подъёма — автоматически отключает двигатель подъёма при достижении верхнего предельного положения, предотвращая аварийный подъём блока и обрыв цепи.
- Отсутствие смещения груза при подъёме — достигается за счёт жёсткой конструкции и симметричного расположения цепей, что важно для работы с хрупкими или неустойчивыми изделиями.
- Усиленный тросом кабель пульта управления — защищает кабель от провисания, случайного зацепления и обрыва, увеличивая срок службы и безопасность оператора.
- Возможность быстрой замены цепи — конструкция упрощает техническое обслуживание, минимизируя время простоя оборудования.
Для подключения требуется трёхфазная электрическая сеть 380В с защитной автоматикой. Управление осуществляется с подвесного кнопочного пульта, что даёт оператору свободу манёвра и хороший обзор.
Области применения и ограничения
Эта таль эффективна на поточных линиях, в сборочных цехах, на складах металлопроката, пиломатериалов, в ремонтных зонах. Она подходит для монтажа оборудования, станков, тяжёлых конструкций. Благодаря цепному механизму она менее чувствительна к запылённости и перепадам температур по сравнению с канатными моделями.
Оборудование не предназначено для взрывоопасных сред, подъёма людей, транспортировки расплавленного металла или ядовитых веществ. Не рекомендуется использовать в условиях агрессивных химических сред без дополнительной защиты механизмов. Работа требует квалифицированного оператора, знающего правила строповки грузов.
Комплектность и габариты
Таль поставляется в готовом к монтажу виде, с установленной тележкой, грузовой цепью и пультом управления. Габаритный размер по высоте (1050 мм) важен для расчёта необходимого строительного просвета под балкой. Упаковочные размеры (520x740x300 мм) и вес (133 кг в упаковке) указывают на то, что для разгрузки и распаковки потребуется соответствующее оборудование или механизмы.
Характеристики
Габариты и вес
