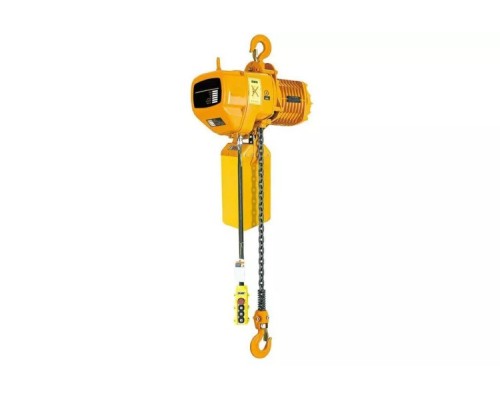

Таль электрическая цепная TOR ТЭЦС 3 т 6 м 380В

Электрическая цепная таль для точных и интенсивных работ

Стационарная электрическая цепная таль TOR ТЭЦС модели HHBD03-03 — это профессиональный подъемный механизм, предназначенный для организации постоянного рабочего места с цикличными операциями подъема и опускания грузов массой до 3 тонн. Её стационарное крепление подразумевает монтаж на балку или консоль в одной точке, что делает её ключевым элементом для сборочных линий, производственных участков, ремонтных зон и складских секторов с четко определенной логистикой грузопотока. Модель работает исключительно в вертикальной плоскости, обеспечивая точное позиционирование без бокового смещения, что критически важно для работы с чувствительным оборудованием, станками или хрупкими, но тяжелыми изделиями.

Конструкция и принцип работы

В основе тали лежит надежный цепной механизм. В отличие от канатных систем, цепь менее подвержена перетиранию и деформации в условиях интенсивной эксплуатации, а её конструкция позволяет легко визуально оценить состояние. Модель оснащена электродвигателем мощностью 400 Вт, рассчитанным на трехфазную сеть 400 В. Это стандартное промышленное напряжение, которое обеспечивает стабильную работу без перегрузок. Важной особенностью является одинаковая скорость подъема и опускания — 2.2 метра в минуту. Эта величина не является высокой, что является преимуществом для задач, требующих аккуратности и плавности при позиционировании груза. Оператор имеет полный контроль над процессом.

Ключевые параметры и их практическое значение

Грузоподъемность в 3 тонны (3000 кг) определяет класс оборудования. Такая таль справляется с тяжелым промышленным оборудованием, металлическими конструкциями, станками, крупногабаритными партиями материалов. Высота подъема в 6 метров — это рабочая зона от крюка в нижнем положении до точки его подъема. Данный параметр необходимо соотносить с высотой потолков в помещении и длиной строповочных приспособлений. Длина грузовой цепи также составляет 6 метров, что синхронизировано с высотой подъема.

Габаритный размер тали по высоте — 980 мм — важен для расчета необходимого свободного пространства под перекрытием или балкой. Крепление осуществляется к двутавровой балке, ширина которой должна находиться в диапазоне от 100 до 178 мм. Это стандартный размер для многих промышленных конструкций, но его необходимо проверить перед монтажом. Вес самого устройства — 95 кг — требует использования грузоподъемной техники для его установки на проектную позицию.

Области применения и решаемые задачи

Данная модель оптимальна для мест, где груз необходимо поднимать и опускать в строго определенной точке с высокой повторяемостью. Её основные сферы использования:

• Производственные цеха: установка заготовок на станки, снятие готовых изделий, обслуживание тяжелых узлов и агрегатов.


• Сборочные линии: подача крупных компонентов на конвейер или рабочую станцию.


• Ремонтные зоны (для техники, двигателей): безопасный демонтаж и монтаж силовых агрегатов, трансмиссий.


• Склады металлопроката, строительных материалов: разгрузка, укладка и перемещение тяжелых партий.


• Логистические комплексы: оснащение стационарных постов для погрузочно-разгрузочных работ с паллетами в специально отведенных зонах.

Эксплуатационные особенности и преимущества

Стационарное исполнение означает минимальное техническое обслуживание, связанное с перемещением, и повышенную надежность за счет жесткого крепления. Конструкция исключает раскачивание груза, что повышает безопасность и точность работ. Цепная система обладает высокой ремонтопригодностью — при необходимости цепь может быть заменена на месте без сложных процедур. Компактность модели, несмотря на её мощность, позволяет эффективно использовать пространство. Цепь можно собирать, что уменьшает занимаемую площадь в нерабочем состоянии.

Важные ограничения и требования к эксплуатации

Перед выбором и установкой данной тали необходимо учесть несколько критических факторов:

• Требуется трехфазная электрическая сеть 400 В. Подключение к однофазной сети 220 В невозможно без использования преобразователя частоты, что экономически нецелесообразно.


• Монтаж должен производиться на заранее рассчитанную и исправную металлоконструкцию (балку), выдерживающую вес тали, груза с запасом и динамические нагрузки.


• Оборудование не предназначено для перемещения грузов в горизонтальной плоскости. Для таких задач потребуется дополнительная тележка, но данная конкретная модель (стационарная) не совместима с ней — для этого нужен исполнение "подвесное" или "катучее".


• Работа с максимальным грузом в 3 тонны предполагает использование сертифицированных строп и траверс, соответствующих массе и геометрии поднимаемого объекта.


• Эксплуатация возможна только в закрытых помещениях с нормальным уровнем влажности, без агрессивных сред.

Комплектация и упаковка

Оборудование поставляется в собранном виде, готовое к монтажу. Упаковка имеет следующие габариты: 400 мм в ширину, 660 мм в высоту и 500 мм в глубину. Общий вес упаковки с товаром составляет 95 кг, что подтверждает наличие всех необходимых компонентов, включая электродвигатель, редуктор, грузовую цепь, крюковую подвеску и электрооборудование с пультом управления. Перед установкой следует сверить комплектацию с паспортом изделия.
