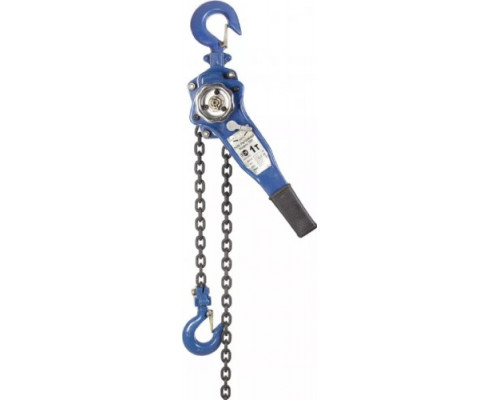

Таль рычажная TOR ТРР 1049131

Ручная рычажная таль для точного позиционирования грузов

Рычажная таль TOR ТРР 1049131 — это компактный и полностью автономный грузоподъемный механизм, предназначенный для работ, где важны мобильность, точность установки груза и независимость от источников электроэнергии. Модель с грузоподъемностью 0.75 тонны оптимальна для частых операций с умеренными нагрузками в стесненных условиях, где использование более габаритного оборудования затруднено или нецелесообразно.

Конструкция и принцип работы

В основе тали лежит надежный храповой механизм, который обеспечивает подъем и фиксацию груза. Плавное качание рычага (длина рукоятки 290 мм) приводит в движение приводную звездочку, которая перебирает грузовую цепь. Преимущество рычажного привода перед цепным (червячным) заключается в возможности работы в любом положении оператора относительно тали, а также в более точном, пошаговом контроле высоты подъема. Механизм тормоза автоматически блокирует груз при прекращении работы с рычагом, предотвращая самопроизвольное опускание.

Ключевые параметры и их практическое значение

Грузоподъемность 0.75 т (750 кг): Этот показатель определяет сферу применения модели. Таль рассчитана на работу с двигателями, станками, металлическими заготовками, строительными блоками, оборудованием для СТО. Важно учитывать не только вес самого груза, но и динамические нагрузки — рывки при начале движения или резкой остановке. Для безопасной эксплуатации рекомендуется использовать таль с запасом по грузоподъемности относительно планируемого максимального веса.

Высота подъема 6 м и длина цепи 6.3 м: Высота подъема указывает на максимальное расстояние, на которое крюк с грузом может быть поднят от нижнего крайнего положения. Длина цепи 6.3 метра — это общая длина грузовой цепи, часть которой всегда остается в корпусе механизма. Данных параметров достаточно для работы в стандартных производственных помещениях, гаражах с подвалом, мастерских, при монтаже оборудования на уровне фундамента или разгрузке материалов с транспортных средств.

Минимальное расстояние между крючками 320 мм: Это критически важный размер для монтажа тали. Он показывает минимальную высоту, требуемую для подвеса устройства между опорой (балкой, консолью, траверсой) и грузом. Компактность по этому параметру позволяет использовать таль в условиях низких потолков, в колодцах, смотровых ямах, между стеллажами или под автомобилем на подъемнике.

Комплектующие и материалы

Качество компонентов напрямую влияет на безопасность и долговечность тали.

• Цепь: Грузовая цепь диаметром 6 мм изготовлена из легированной термообработанной стали. Такая обработка повышает прочность на разрыв и износостойкость звеньев, обеспечивая устойчивость к деформациям и истиранию при контакте с звездочкой и направляющими.


• Крюки: И верхний (для подвеса), и нижний (грузовой) крюки выполнены из термообработанной стали. Они оснащены предохранительными замками (защелками), которые предотвращают случайное соскальзывание стропа или такелажной скобы.


• Корпус и механизм: Прочный корпус защищает внутренние узлы от пыли, грязи и механических повреждений. Все детали механизма рассчитаны на интенсивную эксплуатацию.

Сценарии применения

Данная модель находит применение в различных областях, где требуется частое и точное перемещение грузов.

• Автосервис и гараж: Демонтаж и установка двигателей, КПП, мостов, подъем агрегатов для ремонта, перемещение инструмента.


• Складское хозяйство: Разгрузка-погрузка оборудования, подъем товаров на стеллажи, перестановка станков.


• Строительство и монтаж: Установка металлоконструкций, оконных блоков, подъем строительных материалов на небольшую высоту.


• Производство: Обслуживание станков, подача заготовок, снятие и установка тяжелых деталей, оснастки.


• Сельское хозяйство: Ремонт техники, перемещение мешков с зерном или удобрениями.

Условия эксплуатации и ограничения

Для обеспечения безопасности и сохранения работоспособности тали необходимо соблюдать ряд условий.

• Температурный режим: Рекомендованный диапазон рабочих температур от -10°C до +50°C. При более низких температурах возможно загустевание смазки в механизме, что приведет к увеличению усилия на рычаге. При высоких температурах может снижаться эффективность смазки.


• Режим работы: Таль предназначена для периодического, а не круглосуточного использования. Необходимо давать механизму остывать при интенсивной работе.


• Монтаж: Таль должна быть подвешена на надежную, рассчитанную на динамические нагрузки опору. Запрещается подвешивать таль на трубы коммуникаций, слабые балки или конструкции сомнительной прочности. Верхний крюк должен свободно поворачиваться в подвесе, не создавая перекоса корпуса.


• Техническое обслуживание: Требуется регулярная очистка цепи от загрязнений, визуальный осмотр на предмет износа звеньев, трещин на крюках и проверка плавности хода механизма. Цепь и трущиеся детали необходимо периодически смазывать.


• Безопасность: Запрещается поднимать груз, превышающий номинальную грузоподъемность. Нельзя становиться под поднятый груз. Груз должен быть надежно закреплен на крюке, а его центр тяжести — находиться под талью, чтобы избежать раскачивания.

Соответствие стандартам и упаковка

Таль рычажная TOR ТРР 1049131 соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования". Это подтверждает, что изделие прошло необходимые испытания и изготовлено с соблюдением норм безопасности. Таль поставляется в индивидуальной картонной упаковке размерами 370x170x140 мм, которая обеспечивает защиту при транспортировке и хранении. Полный вес в упаковке составляет 11.7 кг, что делает устройство достаточно мобильным для переноски одним человеком.
