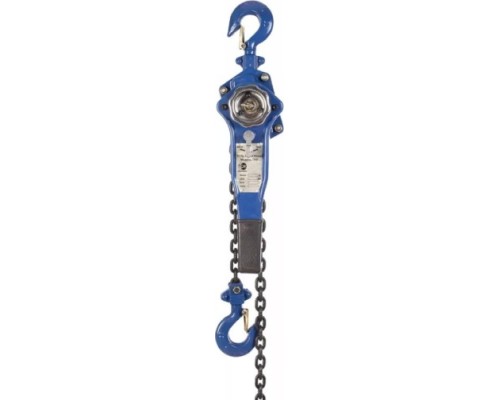

Таль рычажная TOR ТРР ручная 1048796

Ручная рычажная таль для точного позиционирования грузов

Таль рычажная TOR ТРР 1048796 — это компактный и полностью автономный грузоподъемный механизм, предназначенный для работ, где важны мобильность, независимость от источников питания и точный контроль над перемещением. Модель с грузоподъемностью 500 кг представляет собой универсальный инструмент для подъема, удержания и аккуратного позиционирования тяжестей в стесненных условиях или на удаленных объектах.

Конструкция и принцип работы

В основе тали лежит надежный храповой механизм, который преобразует возвратно-поступательное движение рукоятки в подъем или опускание груза. Этот механизм обеспечивает фиксацию груза в любой промежуточной позиции без обратного хода, что критически важно для безопасного монтажа, сборки или ремонта. Работа осуществляется вручную, что полностью исключает зависимость от наличия электрической сети или генератора. Конструкция относится к типу HSH (рычажно-шестеренчатая), что гарантирует высокий КПД и плавность хода при сравнительно небольших усилиях оператора.

Ключевые параметры и их практическое значение

Каждая характеристика этой модели определяет ее возможности и границы применения в реальных условиях.

• Грузоподъемность 0.5 т (500 кг): Оптимальный показатель для широкого спектра задач: от перемещения станков, двигателей, коробок передач на СТО до подъема мешков с сырьем на складе или строительных материалов на объекте. Это максимально допустимая нагрузка, включая вес стропов и захватов.


• Высота подъема 6 м: Позволяет работать в помещениях с высокими потолками, поднимать груз на уровень второго этажа, обслуживать шахты и колодцы. Важно учитывать, что фактическая рабочая высота будет меньше на длину крюковой подвески и самого груза.


• Цепь: диаметр 6 мм, длина 6.3 м: Цепь из легированной термообработанной стали обеспечивает высокий запас прочности и износостойкости. Длина в 6.3 метра — это полный вылет цепи, который определяет максимальную дистанцию подъема от точки крепления. При подвесе тали на высоте необходимо помнить, что часть этой длины будет занята крюком и самим механизмом.


• Минимальное расстояние между крючками 320 мм: Этот параметр указывает на минимальную высоту, необходимую для подвеса самой тали. Она определяет, в каких стесненных условиях можно закрепить устройство — например, на низкой балке, перекладине или трубе. Для работы потребуется свободное пространство не менее 32 см от точки крепления верхнего крюка до точки зацепа нижнего.


• Длина рукоятки 290 мм: Компактный рычаг обеспечивает удобное управление с хорошим приложением усилия. Короткая рукоятка снижает требуемый радиус свободного пространства вокруг оператора, что важно при работе в узких проходах, шахтах или внутри оборудования.

Сферы применения и типичные задачи

Благодаря своей автономности и надежности, таль TOR ТРР находит применение в различных областях, где перемещение грузов является регулярной или периодической задачей.

• Автосервисы и СТО: Идеальна для демонтажа и установки двигателей, КПП, мостов, кузовных работ. Позволяет точно позиционировать тяжелые узлы.


• Склады и малые производства: Для разгрузки, погрузки, перераспределения товаров и оборудования в зонах без подвесных крановых путей.


• Строительство и монтаж: Подъем строительных материалов (блоки, балки), оборудования (котлы, насосы) на небольшую высоту внутри объектов.


• Коммунальное и фермерское хозяйство: Работы в колодцах, погребах, подвалах для подъема насосов, емкостей. В сельском хозяйстве — для обслуживания техники.


• Монтаж и ремонт в труднодоступных местах: Благодаря компактности и ручному приводу таль может использоваться на выездных работах, в полевых условиях или на объектах без подведенного электричества.

Эксплуатационные особенности и ограничения

Для безопасной и долговечной работы необходимо учитывать специфику устройства и условия его применения.

Таль предназначена для работы в температурном диапазоне от -10°C до +50°C. Использование при более низких температурах может привести к загустению смазки и хрупкости металла, что требует особой осторожности. Механизм рассчитан на вертикальный подъем груза или его перемещение по горизонтали при условии, что таль подвешена на тележке или каретке, движущейся по подвесному пути. Самостоятельное горизонтальное перемещение тали с грузом путем ее раскачки недопустимо и опасно.

Крюки изготовлены из термообработанной стали и имеют предохранительные замки. Перед каждым использованием необходимо проверять их на отсутствие деформаций и трещин. Цепь должна свободно перемещаться в пазах звездочек, без перекосов и заеданий. Важно обеспечить надежное крепление верхнего крюка за конструкцию, способную выдержать вес тали, груза и динамические нагрузки. Механизм не предназначен для подъема людей и не может использоваться в качестве элемента грузонесущих конструкций лифтов.

Комплектность и требования к установке

Таль поставляется в собранном виде, готовой к работе. В комплектацию входит одна грузовая цепь. Для монтажа требуется лишь надежно закрепить верхний крюк за неподвижную опору (балку, перекладину, консоль). Необходимо убедиться, что опора выдержит нагрузку с запасом. Для горизонтального перемещения потребуется отдельная каретка (тележка), совместимая с двутавровой балкой определенного профиля, которая в базовый комплект не входит. Габариты упаковки (140x170x370 мм) и вес в 10 кг делают устройство удобным для транспортировки и хранения.

Надежность и соответствие стандартам

Модель соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования". Это подтверждает, что изделие прошло необходимые испытания и изготовлено с соблюдением норм безопасности. Храповой механизм тормоза обеспечивает самоблокировку, предотвращая самопроизвольное опускание груза. Использование легированных и термообработанных сталей в ключевых элементах (цепи, крюки, шестерни) гарантирует высокий ресурс и устойчивость к ударным и переменным нагрузкам.
