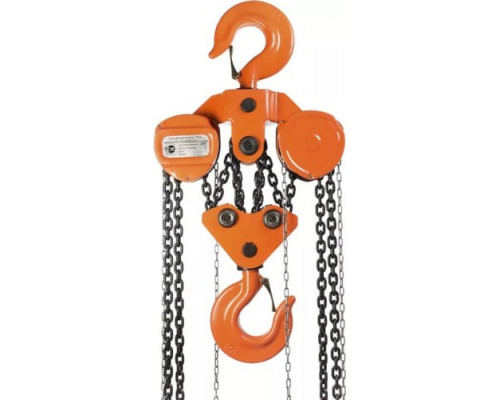

Таль цепная ручная шестеренная TOR ТРШ C 20ТХ3М 1046320

Ручная шестерённая таль для интенсивных работ с тяжёлыми грузами

Таль цепная TOR ТРШ C 20ТХ3М — это профессиональное грузоподъёмное оборудование рычажно-шестерённого типа, рассчитанное на ручное перемещение особо тяжёлых штучных грузов в условиях ограниченного пространства или отсутствия электроснабжения. Модель с индексом 20ТХ3М предназначена для регулярного использования в монтажных, ремонтных, складских и производственных операциях, где критически важны надёжность, точность позиционирования и независимость от источников энергии.

Конструкция и принцип работы шестерённого механизма

В основе тали лежит шестерённая (червячная) передача, которая преобразует усилие оператора, прикладываемое к ручной тяговой цепи, в мощное подъёмное усилие на грузовой цепи. В отличие от более простых рычажных моделей, шестерённый механизм данной тали обеспечивает плавный и контролируемый подъём на всей высоте, минимальный люфт и возможность тонкого позиционирования груза. Система обладает встроенным автоматическим тормозом, который мгновенно фиксирует груз при прекращении вращения цепи, обеспечивая безопасность. Механизм рассчитан на длительный срок службы при интенсивной эксплуатации благодаря использованию высокопрочных стальных шестерён и защищённому корпусу.

Расшифровка ключевых параметров и их практическое значение

Название модели TOR ТРШ C 20ТХ3М содержит основные эксплуатационные данные. "20Т" обозначает максимальную грузоподъёмность в 20 тонн — это значение определяет сферу применения для работы с промышленным оборудованием, металлоконструкциями, тяжелыми станками или строительными элементами. "Х3" указывает на стандартную высоту подъёма в 3 метра, что является оптимальным для большинства задач в цехах, на складах или при погрузочно-разгрузочных работах. Буква "М" часто маркирует модернизированную или усиленную версию механизма.

• Грузоподъёмность 20 тонн: Предельная рабочая нагрузка. Для безопасной эксплуатации вес поднимаемого груза вместе со стропами или траверсой не должен превышать этого значения. Рекомендуется иметь запас прочности и не использовать таль на пределе возможностей постоянно.


• Длина цепи 24 метра: Общая длина грузовой цепи. При стандартной высоте подъёма 3 метра это позволяет работать с различными уровнями крепления тали и оставляет достаточный запас для удобного размещения свободного конца цепи.


• Две грузовые цепи диаметром 10 мм: Использование двух цепей (сдвоенная полиспастная система) распределяет нагрузку, повышает стабильность груза и снижает требуемое усилие оператора примерно вдвое по сравнению с одинарной цепью при той же грузоподъёмности.


• Минимальное расстояние между крюками 1000 мм: Важный параметр для монтажа. Такое расстояние необходимо для корректной работы полиспастного блока и предотвращения задевания грузом за корпус тали. Конструкция, на которую подвешивается таль (балка, кран-балка, траверса), должна обеспечивать этот минимальный габарит.

Области применения и типичные задачи

Данная таль эффективна в ситуациях, где нецелесообразно или невозможно использовать электрические тельферы. Её основное преимущество — полная автономность и возможность работы в неотапливаемых, запылённых помещениях, на открытых площадках или в зонах с повышенной влажностью, где применение электрооборудования сопряжено с риском или требует специальных защищённых исполнений. Типичные сценарии использования:

• Монтаж и демонтаж тяжелого промышленного оборудования в цехах.


• Ремонтные и сервисные работы с крупногабаритными узлами машин (двигатели, пресс-формы, роторы).


• Погрузка-разгрузка штучных грузов на складах металлопроката, в литейных и кузнечных производствах.


• Строительно-монтажные работы на объектах без стационарного электроснабжения.


• Использование в качестве вспомогательного подъёмного механизма на крановых тележках или стационарных подвесах.

Особенности эксплуатации и ограничения

Таль ТРШ C 20ТХ3М требует правильного монтажа и соблюдения правил эксплуатации. Верхний крюк должен быть надёжно зацеплен за опорную конструкцию, рассчитанную на вес груза с запасом. Запрещено поднимать грузы, масса которых превышает 20 тонн, а также использовать таль для подъёма людей или перемещения расплавленного металла и токсичных веществ. Важно следить за тем, чтобы груз не раскачивался и не имел возможности зацепиться за препятствия.

Основное ограничение ручной тали — производительность труда. Скорость подъёма напрямую зависит от физических усилий оператора и составляет в среднем от 0,5 до 1,5 метров в минуту в зависимости от веса груза. Для частых подъёмов на большую высоту или конвейерных операций предпочтительнее электрические модели. Также необходимо учитывать общий вес изделия в 150 кг — для его установки на высоту потребуется дополнительное подъёмное средство.

Комплектность и габариты для транспортировки

Таль поставляется в собранном виде, готовой к установке. В комплектацию входит само устройство с двумя крюками (верхним подвесным и нижним грузовым), грузовая и тяговая цепи. Изделие упаковано в транспортную тару, габариты которой (ширина 173 мм, высота 625 мм, глубина 1000 мм) позволяют безопасно перевозить его стандартным транспортом. Вес брутто упаковки соответствует весу изделия — 150 кг, что требует применения соответствующей погрузочной техники при получении.
