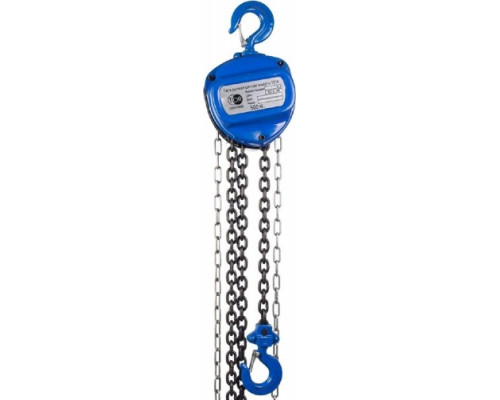

Таль цепная ручная шестеренная TOR ТРШ C 5ТХ3М 5 тонн

Ручная шестеренная таль для точного и надежного позиционирования грузов

Таль цепная TOR ТРШ C 5ТХ3М — это профессиональное грузоподъемное устройство, предназначенное для ручного перемещения тяжестей в условиях, где использование электрических подъемников нецелесообразно или невозможно. Модель основана на проверенной шестеренной механике, которая обеспечивает плавный ход и точный контроль над грузом. Она служит для организации локальных подъемно-транспортных операций на производстве, в ремонтных зонах, мастерских или на складах.

Конструкция и принцип работы шестеренного механизма

В основе тали лежит шестеренная (червячная) передача, которая принципиально отличается от более простых рычажных моделей. Вращение приводной цепи через систему шестерен преобразуется в подъем или опускание грузовой цепи. Такая конструкция дает ключевое преимущество — самоторможение. Груз надежно удерживается в любой промежуточной позиции без самопроизвольного опускания, что критически важно для безопасности при монтаже, сборке или ремонте. Механизм требует минимальных физических усилий для управления, обеспечивая высокий КПД.

Расшифровка параметров и их практическое значение

Маркировка «5ТХ3М» и основные характеристики определяют сферу применения устройства:

• Грузоподъемность 5 тонн: Устройство рассчитано на работу с серьезными промышленными грузами — станками, металлоконструкциями, тяжелыми узлами оборудования, крупногабаритными заготовками. Это максимально допустимая нагрузка, при эксплуатации рекомендуется соблюдать запас прочности.


• Высота подъема 3 метра: Определяет вертикальное расстояние, на которое можно поднять крюк над точкой подвеса. Параметр важен для планирования высоты помещения или конструкции балки, к которой будет крепиться таль. Для подъема груза с земли необходимо учитывать также длину стропов и высоту самого груза.


• Длина цепи 6 метров и 2 цепи: Приводная (ручная) цепь имеет длину 6 м, что позволяет оператору управлять подъемом с безопасного и удобного расстояния, не находясь непосредственно под грузом. Наличие двух цепей указывает на двукратный полиспаст — грузовая цепь проходит через две обоймы, что снижает требуемое усилие для подъема.


• Диаметр цепи 10 мм: Это калибр звена грузовой цепи, выполненной из высокопрочной стали. Диаметр напрямую связан с грузоподъемностью и обеспечивает необходимый запас прочности и износостойкости.


• Минимальное расстояние между крючками 616 мм: Важнейший монтажный размер. Он указывает на минимальную высоту самой тали в собранном состоянии — расстояние от верхнего подвесного крюка до нижнего грузового. Этот параметр определяет, насколько экономно таль использует высоту рабочего пространства: чем он меньше, тем на большую полезную высоту подъема можно рассчитывать в низких помещениях.

Область применения и типовые задачи

Данная модель оптимальна для периодических, неконвейерных работ, где важны автономность от электросети, надежность и точность. Ее используют в цехах для обслуживания станков, в складских комплексах для перемещения неделимых грузов, на небольших строительных площадках для монтажа элементов, в автосервисах для работы с крупными агрегатами. Таль может работать как самостоятельное устройство, подвешенное на крюк, так и в составе передвижной тележки (кошка), которая приобретается отдельно для перемещения груза по монорельсовой балке.

Особенности эксплуатации и ограничения

Ручная таль — механизм, требующий строгого соблюдения правил. Она не предназначена для подъема людей, жидких или раскаленных материалов. Работа должна проводиться на ровной, без перекосов, подвеске. Критически важно регулярно проверять состояние цепей (отсутствие деформаций, трещин), смазывать механизм и не превышать установленную грузоподъемность. Вес устройства в 36 кг указывает на его солидную, металлоемкую конструкцию, что требует продуманного подхода к первоначальному монтажу на высоте.

Комплектация и совместимость

Таль поставляется в готовом к работе виде, с двумя крюками — верхним для подвеса и нижним грузовым. Стандартная грузовая цепь имеет ограничитель нижнего положения. Для организации горизонтального перемещения груза потребуется дополнительная опция — каретка (тележка) соответствующей грузоподъемности с совместимым посадочным местом. Габариты упаковки (160x260x620 мм) позволяют оценить объем для транспортировки и хранения.

Ключевые преимущества модели TOR ТРШ C

Выбор этой тали обоснован, когда нужен надежный, не зависящий от источника энергии инструмент для интенсивной, но не поточной работы. Его сильные стороны — отказоустойчивая механика, самоторможение для безопасного позиционирования, сниженное усилие на приводную цепь благодаря полиспасту и компактная строительная высота, экономящая рабочее пространство. Конструкция разработана для длительного срока службы при соблюдении регламента технического обслуживания.
