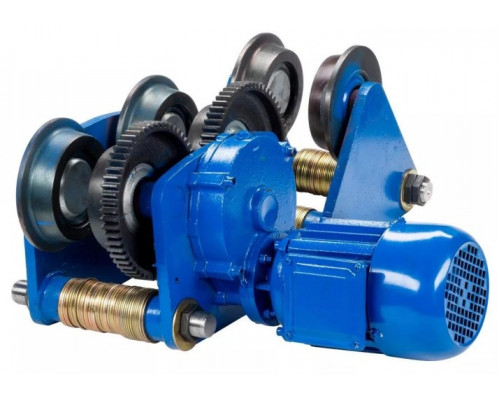

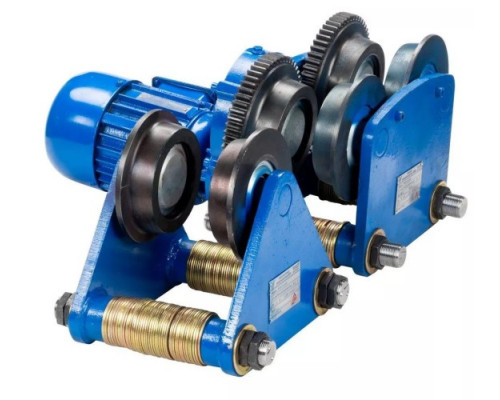

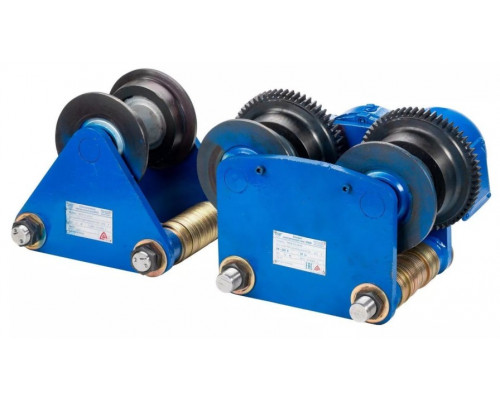

Тележка для тали ESQ RW 2 тонны TBRW 10-20/30

Тележка с электроприводом для перемещения тали по подкрановому пути

Модель ESQ RW 2 т (TBRW 10-20/30) — это самоходная тележка, предназначенная для комплектации электрических канатных талей ESQ. Её ключевая задача — обеспечить не только вертикальный подъём груза, но и его точное, контролируемое горизонтальное перемещение по монорельсовому пути. Устройство превращает стационарную подъёмную таль в мобильную систему, значительно расширяя рабочую зону и эффективность выполнения задач.

Назначение и область применения

Тележка создана для эксплуатации в составе грузоподъёмного механизма на производственных участках, в сборочных цехах, складах и ремонтных зонах. Она оптимальна для операций, где груз массой до 2 тонн необходимо не только поднять, но и аккуратно транспортировать на определённое расстояние вдоль рабочей линии. Это может быть подача заготовок к станкам, перемещение узлов по конвейеру сборки, разгрузка и складирование габаритных изделий.

Конструктивные особенности и принцип работы

Тележка оснащена собственным электроприводом, что является её основным преимуществом перед ручными моделями. Привод обеспечивает плавный старт, движение и торможение, управляемые оператором с пульта. Конструкция рассчитана на монтаж на стандартный двутавровый рельс (подкрановый путь). Ходовые колёса, двигатель и редуктор заключены в прочный корпус, к которому крепится сама таль. Важно понимать, что это не самостоятельное устройство, а модуль, работающий исключительно в паре с совместимой талью ESQ.

Ключевые характеристики и их практический смысл

• Грузоподъёмность 2 тонны: Предельная масса, которую система (таль + тележка) может безопасно перемещать по рельсу. Учитывайте общий вес груза, строп и захватных приспособлений. Превышение нагрузки недопустимо и опасно.


• Электропривод: Исключает необходимость приложения физической силы для перемещения тали с грузом, что повышает производительность, точность позиционирования и снижает утомляемость оператора. Скорость перемещения определяется характеристиками привода и редуктора конкретной модели тележки.


• Вес 52 кг: Указывает на массивность и прочность конструкции. Этот параметр важен для расчёта нагрузок на подкрановые пути и несущие конструкции, а также для организации монтажа, который требует применения соответствующего подъёмного оборудования.


• Типоразмер TBRW 10-20/30: Обозначает серию и ключевые параметры, связанные с шириной полки двутаврового рельса (в данном случае, например, для рельсов шириной полки от 100 до 130 мм). Это критически важный параметр для совместимости.

Условия совместимости и эксплуатации

Тележка разработана для работы исключительно с электрическими канатными талями ESQ. Перед выбором необходимо убедиться в механической и электрической совместимости конкретных моделей тали и тележки по крепёжным узлам и интерфейсам управления. Устройство предназначено для работы в закрытых промышленных помещениях. Для его функционирования требуется предварительно смонтированный и выверенный по уровню подкрановый путь (двутавровый рельс соответствующего типоразмера), а также подведённое электропитание. Эксплуатация подразумевает регулярный технический осмотр ходовой части, колёс и состояния рельса.

Комплектность и упаковка

Тележка поставляется в собранном виде или требует минимальной сборки (в зависимости от конфигурации). Габариты упаковки (500x500x500 мм) позволяют удобно транспортировать изделие стандартным грузовым транспортом. Вес брутто упаковки соответствует весу самого изделия — 52 кг, что подтверждает отсутствие в комплекте массивных дополнительных элементов, таких как рельсы или сама таль.

На что обратить внимание при подборе

• Совместимость с талью: Это обязательный пункт проверки. Не все тали ESQ могут агрегатироваться с данной тележкой.


• Параметры подкранового пути: Необходимо точно знать ширину полки и высоту двутаврового рельса, на который будет устанавливаться система.


• Электрические характеристики: Напряжение и тип питания двигателя тележки должны соответствовать возможностям электросети на объекте.


• Длина пути: Тележка предназначена для перемещения по прямолинейному рельсу. Для работы на криволинейных участках или стрелах требуются специальные модели.
