Назначение и конструкция

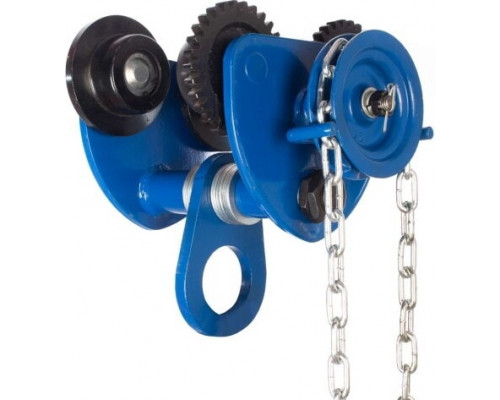

Тележка для тали TOR Тип В (GCL) с цепным приводом грузоподъемностью 3 тонны и длиной цепи 3 метра — это механизм передвижения, предназначенный для перемещения ручных талей (кошек) по нижней полке двутавровой балки. Модель относится к типу В, что подразумевает усиленную конструкцию для работы с нагрузками до 3 т. Цепной привод позволяет оператору управлять движением тележки с земли или с рабочей площадки, не прилагая значительных физических усилий. Такое решение подходит для производственных цехов, складских помещений, сборочных линий и ремонтных участков, где требуется точное и безопасное позиционирование грузов.

Практические возможности и параметры

Грузоподъемность 3 тонны определяет максимальный вес тали и перемещаемого груза в сумме. Длина цепи 3 метра обеспечивает достаточный запас для управления тележкой на типовых пролетах балок. Радиус поворота, указанный производителем, равен 2 — это значение (вероятно, в метрах) указывает на минимальный радиус кривизны балки, при котором тележка сохраняет работоспособность. Это важно для крановых путей с изгибами или при монтаже на поворотных участках.

Тележка оснащена механическим (цепным) приводом, что означает ручное перемещение с помощью замкнутой цепи. Оператор тянет за цепь, и тележка движется вдоль балки. Такой тип привода надежен, не требует электропитания и подходит для условий с ограниченным доступом к электричеству.

Совместимость с балками и ограничения

Модель рассчитана на работу с двутавровыми балками, ширина полки которых составляет от 100 до 150 мм. Это стандартный диапазон для многих крановых путей, но перед установкой необходимо измерить фактическую ширину балки на объекте. Если ширина выходит за пределы 100–150 мм, тележка не будет надежно зафиксирована или не сможет перемещаться.

Вес тележки — 18 кг (в упаковке 19 кг). Это компактное и относительно легкое устройство для своей грузоподъемности, что упрощает монтаж на балку. Однако следует учитывать, что тележка поставляется без тали — она является только механизмом передвижения. Для работы потребуется отдельная ручная таль соответствующей грузоподъемности (не более 3 т).

Особенности эксплуатации

Тележка TOR Тип В (GCL) произведена под контролем качества и соответствует требованиям безопасности. При использовании важно проверять состояние цепи привода и ходовых колес — износ этих элементов влияет на плавность хода и безопасность. Радиус поворота 2 метра означает, что на балках с крутыми изгибами (менее 2 м) тележка может заклинивать или работать некорректно.

Обратите внимание: окраска изделия может быть синего или оранжевого цвета. Это не влияет на технические характеристики и функциональность, но стоит учитывать при визуальном согласовании с оборудованием на объекте.

Что важно учесть при выборе

Грузоподъемность тележки (3 т) должна быть не меньше веса тали и максимального груза. Если таль весит 50 кг, то допустимый груз — до 2950 кг.

Ширина балки на объекте должна строго находиться в диапазоне 100–150 мм. Измерьте полку до покупки.

Длина цепи 3 метра подходит для балок длиной до 2,5–3 м при условии, что оператор стоит с одной стороны. Для более длинных путей потребуется цепь большей длины (приобретается отдельно).
