Цифровой планиметр RGK PLN-5 755412

Измерение площадей сложных контуров на чертежах и картах

Цифровой планиметр RGK PLN-5 — это компактный измерительный прибор, предназначенный для определения площади замкнутых контуров любой сложности на плоских носителях: топографических картах, строительных планах, технических чертежах и схемах. В отличие от ручных методов расчета (например, по сетке квадратов), планиметр позволяет получить точный результат за один обвод контура, что особенно важно при работе с криволинейными границами, земельными участками или архитектурными элементами неправильной формы.

Ключевые рабочие характеристики

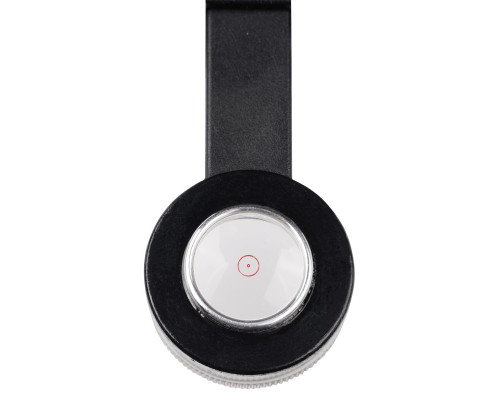

Прибор обеспечивает погрешность измерений не более ±0,2% от полученного результата — при условии аккуратного ведения датчика по границе фигуры. Эта точность достигается за счет следящей оптической системы и электронной обработки сигнала. Максимальная ширина объекта, который можно измерить за один проход, составляет 300 мм. Длина контура при этом не ограничена: планиметр позволяет последовательно обводить протяженные границы, суммируя результаты.

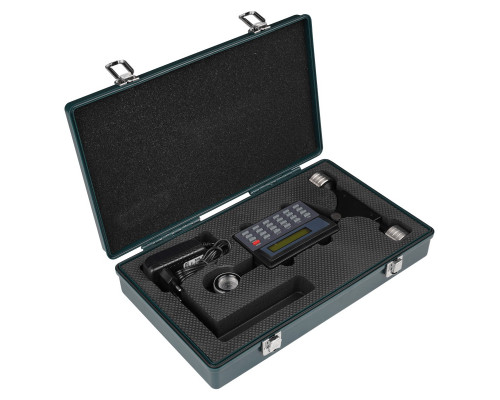

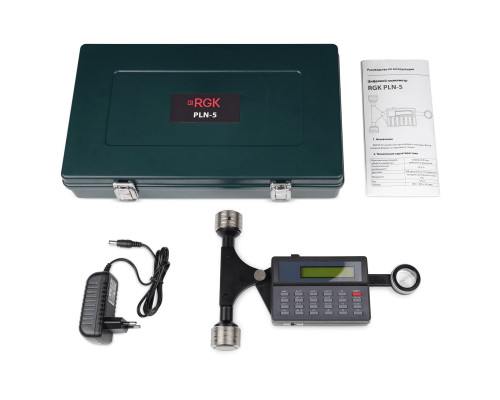

Вес самого прибора — 1,25 кг, что делает его устойчивым при работе на горизонтальной поверхности, но при этом достаточно мобильным для перемещения между объектами. В комплект входит защитный кейс с ложементом, который фиксирует планиметр при транспортировке и предотвращает повреждения.

Практические возможности и настройки

RGK PLN-5 предлагает гибкость в работе с разными масштабами и единицами измерения:

• Произвольный масштаб — можно задать любой масштаб чертежа или карты (например, 1:500, 1:2000 или нестандартный), прибор автоматически пересчитает результат в реальные единицы площади.


• 8 вариантов единиц измерения — доступны квадратные миллиметры, сантиметры, метры, дюймы, футы, а также соответствующие единицы площади (кв. мм, кв. см, кв. м, кв. дюймы, кв. футы). Это позволяет работать как с метрическими, так и с имперскими системами.


• Функция быстрого сложения площадей — если нужно измерить общую площадь нескольких отдельных контуров (например, несколько помещений на плане), можно последовательно обвести каждый, а прибор автоматически суммирует результаты.

Автономность и питание

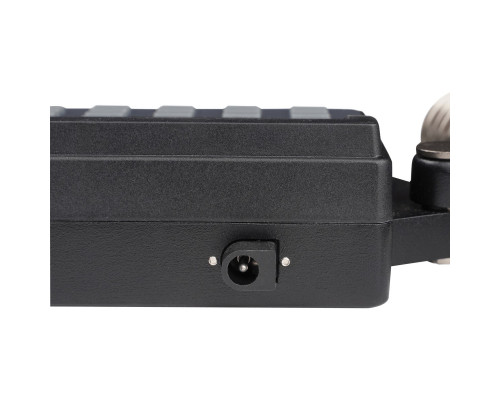

Планиметр оснащен встроенным аккумулятором, что исключает необходимость постоянной замены батареек. В комплект входит зарядное устройство. Важная особенность: прибор можно использовать во время зарядки — это удобно при длительных сериях измерений, когда не нужно прерываться на восстановление питания. Полное время работы от одного заряда зависит от интенсивности использования, но встроенный аккумулятор рассчитан на типовые рабочие смены.

Что важно учитывать при выборе

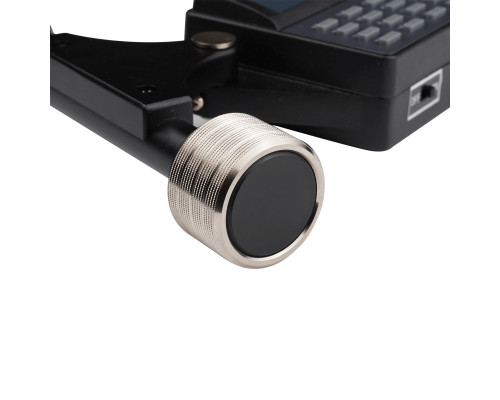

Планиметр RGK PLN-5 ориентирован на работу с плоскими носителями — бумажными картами, чертежами, пластиковыми планшетами. Он не предназначен для измерения площадей на рельефных или объемных поверхностях. Точность результата напрямую зависит от аккуратности ведения датчика: резкие рывки или отклонения от линии контура увеличивают погрешность. Прибор требует ровной и чистой поверхности для перемещения ролика.

Модель подходит для инженеров-геодезистов, проектировщиков, архитекторов, землеустроителей и специалистов по кадастру, которым необходимо оперативно получать данные о площадях с бумажных носителей без использования компьютерной обработки. Отсутствие необходимости в подключении к ПК или специализированном программном обеспечении делает прибор автономным инструментом для полевых и офисных условий.
