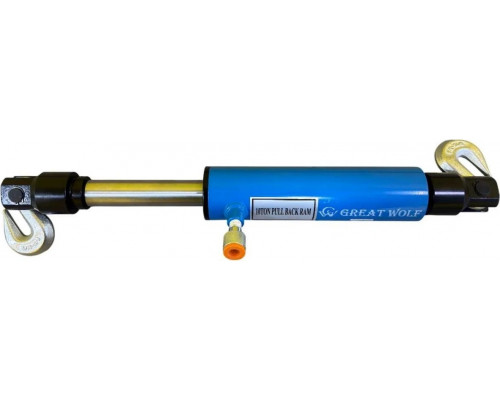

Цилиндр гидравлический стяжной GREAT WOLF GW-0400

Назначение и принцип работы

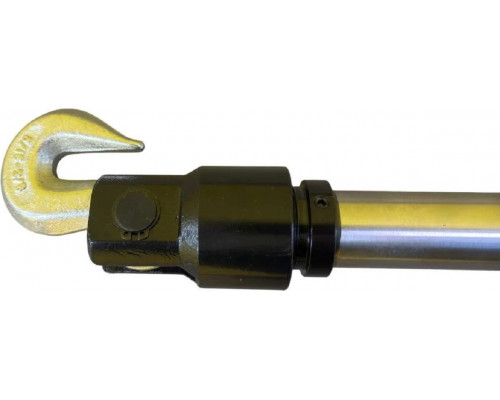

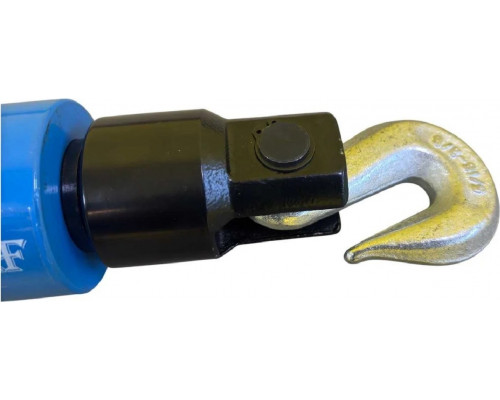

Стяжной гидравлический цилиндр GREAT WOLF GW-0400 — это инструмент для силового воздействия на металлические конструкции, в первую очередь кузова автомобилей. Он работает по принципу одностороннего действия: усилие создаётся при подаче давления от внешнего насоса, а обратный ход штока выполняется за счёт встроенной пружины. Модель оснащена крюками на обоих концах, что позволяет надёжно закреплять её между двумя точками — например, между деформированной деталью и жёстким упором. Это делает цилиндр пригодным для стягивания, разжимания и рихтовки элементов кузова без применения ударных нагрузок.

Ключевые характеристики и их практический смысл

• Усилие 10 тонн — достаточное для исправления серьёзных перекосов проёмов дверей, крыльев, лонжеронов и других силовых элементов кузова. С таким усилием цилиндр способен возвращать геометрию даже после сильных ударов.


• Ход штока 135 мм — позволяет выполнять как точные локальные правки, так и протяжку на сравнительно небольшие расстояния. Это оптимальный диапазон для большинства кузовных работ: от выравнивания стоек до устранения вмятин средней глубины.


• Максимальное давление 61,7 МПа (около 617 бар) — указывает на то, что цилиндр рассчитан на работу с высоконапорным гидравлическим оборудованием. Для его активации требуется насос, способный развивать такое давление.


• Вес 8 кг — делает инструмент мобильным, но при этом достаточно массивным для устойчивой фиксации в процессе работы. Цилиндр удобно переносить и устанавливать в труднодоступных местах.

Особенности конструкции и эксплуатации

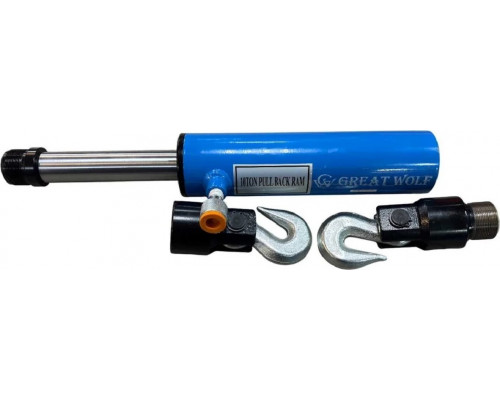

Цилиндр GREAT WOLF GW-0400 относится к стяжному типу — он имеет резьбовые или крюковые захваты на торцах, которые обеспечивают жёсткое сцепление с точками упора. Это исключает соскальзывание инструмента при создании усилия. Одностороннее действие упрощает управление: для возврата штока не требуется подача обратного давления — достаточно открыть клапан сброса, и пружина вернёт шток в исходное положение.

Важно учитывать, что цилиндр не имеет встроенного насоса. Для его работы необходим внешний источник гидравлического давления — ручной, пневматический или электрический насос, совместимый с рабочим давлением до 61,7 МПа. Перед началом работ следует убедиться в герметичности соединений и отсутствии загрязнений в гидравлической системе.

Практические возможности и ограничения

• Подходит для стягивания деформированных участков кузова, рихтовки вмятин, выравнивания проёмов и лонжеронов.


• Может использоваться как для растяжения, так и для сжатия — в зависимости от схемы установки крюков.


• Ограничение по ходу штока (135 мм) не позволяет выполнять протяжку на большие расстояния — для длинных вытяжек потребуется инструмент с большим ходом.


• Работа с цилиндром требует опыта или аккуратности: при превышении допустимого давления возможен выход из строя уплотнений или деформация корпуса.


• Не предназначен для ударных нагрузок и работы в условиях вибрации — только для плавного гидравлического воздействия.

На что обратить внимание при выборе

При подборе цилиндра GW-0400 стоит учитывать совместимость с имеющимся насосом по давлению и типу соединения. Также важно оценить, достаточен ли ход штока 135 мм для конкретных задач — для правки сильно деформированных элементов может потребоваться несколько последовательных подходов с перестановкой упоров. Вес и габариты инструмента делают его удобным для работы в условиях СТО, но для мобильного использования может потребоваться дополнительный кейс для защиты от повреждений.
