Угломер с нониусом ЧИЗ тип 2-2 2", модель 1005 (УМ-127), 0-320° / 40-180°

Назначение и конструкция угломера ЧИЗ тип 2-2 модель 1005

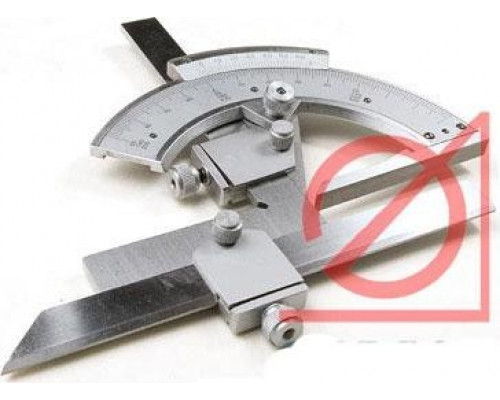

Угломер с нониусом ЧИЗ тип 2-2 (модель 1005, артикул 73826) — это ручной измерительный инструмент, предназначенный для определения углов наклона и проверки угловых размеров деталей. Модель относится к категории механических угломеров с отсчётным устройством в виде нониуса, что обеспечивает повышенную точность по сравнению с простыми транспортирами. Инструмент выпускается Челябинским инструментальным заводом (ЧИЗ), известным производством металлорежущего и измерительного оборудования.

Конструкция включает в себя основание с угловой шкалой (лимбом) и подвижную линейку с нониусом. Фиксация измеренного угла осуществляется стопорным винтом. Модель 1005 имеет две шкалы: основную (0–320°) и дополнительную (40–180°), что расширяет возможности измерений в различных плоскостях.

Практические возможности и диапазоны измерений

Угломер позволяет измерять как внешние, так и внутренние углы. Основная шкала охватывает диапазон от 0 до 320 градусов — этого достаточно для большинства слесарных, столярных и строительных задач, включая контроль острых, тупых и развёрнутых углов. Дополнительная шкала (40–180°) используется для работы с углами, которые неудобно измерять основной шкалой, например, при проверке внутренних углов в труднодоступных местах или при настройке режущего инструмента.

Нониус обеспечивает отсчёт показаний с точностью до 2 угловых минут (2"). Это означает, что инструмент подходит для точных работ, где погрешность в несколько градусов недопустима: изготовление шаблонов, контроль геометрии деталей, настройка станочных приспособлений. Для бытового ремонта или грубой разметки такая точность избыточна, но для профессиональной деятельности она критична.

Особенности шкалы и нониуса

Нониусная шкала на этой модели проградуирована в градусах и минутах. Основная шкала имеет цену деления 1°, а нониус позволяет уточнять результат до 2 минут. Это достигается за счёт того, что 30 делений нониуса соответствуют 29 делениям основной шкалы. При измерении необходимо совместить нулевой штрих нониуса с целым числом градусов, а затем найти штрих нониуса, точно совпадающий с любым штрихом основной шкалы — это и будет количество минут.

Важно учитывать, что нониус требует аккуратного обращения: загрязнение или механические повреждения шкалы приводят к ошибкам отсчёта. Перед работой рекомендуется проверять нулевое положение, совмещая линейки и убеждаясь, что нулевые штрихи совпадают.

Ограничения и рекомендации по применению

Инструмент не предназначен для измерения углов в динамике или на вращающихся деталях — это статический измеритель. Длина линеек (2 дюйма, что соответствует примерно 50 мм) накладывает ограничение на размер контролируемых поверхностей: для крупных деталей потребуется дополнительная разметка или использование угломера с удлинёнными линейками. Модель 1005 не оснащена цифровым дисплеем, поэтому снятие показаний требует навыка чтения нониуса и хорошего освещения.

При выборе стоит обратить внимание на состояние шкал и плавность хода подвижной части. Инструмент поставляется в индивидуальной упаковке (габариты 20×150×150 мм, вес 0.20 кг), что удобно для хранения и транспортировки, но не включает защитный футляр — это следует учесть при организации рабочего места.

Для каких задач подходит угломер ЧИЗ 1005

Инструмент востребован в мастерских и на производствах, где требуется контроль углов при изготовлении металлических и деревянных конструкций, лекал, штампов, а также при монтаже оборудования. Он пригоден для проверки углов заточки режущего инструмента (свёрл, резцов), настройки углов наклона пильных дисков и фрез. В строительстве используется для контроля углов при сборке каркасов, установке направляющих и проверки геометрии проёмов.

Благодаря двум шкалам, модель 1005 одинаково удобна для измерения как внешних (до 320°), так и внутренних углов (от 40° до 180°), что делает её универсальным решением для широкого круга задач, где нужна механическая точность без привязки к электропитанию.
