Уровень рамный ЧИЗ 0.05 мм/м 26320

Прецизионный контроль геометрии: рамный уровень ЧИЗ 26320

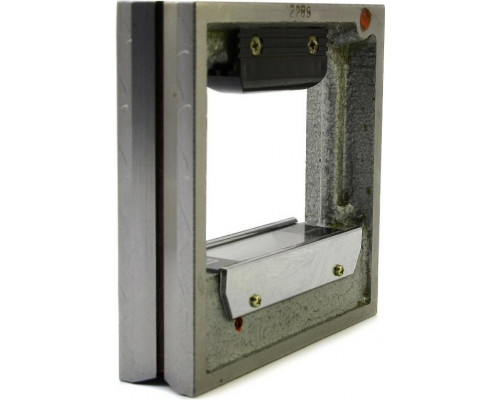

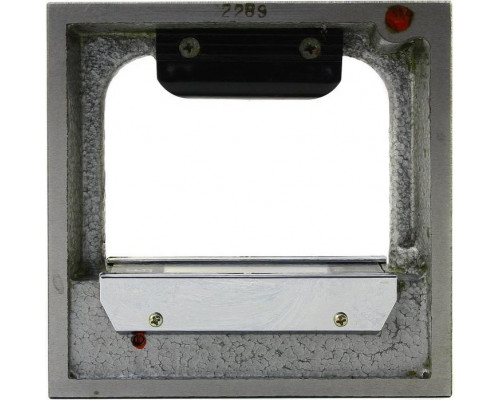

Рамный уровень ЧИЗ 26320 с ценой деления 0,05 мм/м представляет собой инструмент повышенной точности для метрологических задач. Модель относится к категории поверочных уровней и предназначена для ответственных измерений, где требуется высокая чувствительность к отклонениям от горизонтали и вертикали. Конструктивно это жесткая рама из углеродистой стали с тщательно обработанными опорными поверхностями, в которую встроена высокочувствительная ампула с градуированной шкалой.

Назначение и область применения

Основная задача инструмента — контроль прямолинейности и плоскостности поверхностей, а также точная проверка горизонтального и вертикального расположения элементов оборудования. Благодаря высокой чувствительности (0,05 мм на метр) уровень позволяет фиксировать отклонения, незаметные для стандартных строительных уровней. Ключевые сценарии использования:

• Монтаж и юстировка промышленного оборудования, станков с ЧПУ, направляющих;


• Проверка геометрии металлорежущих и деревообрабатывающих станков;


• Контроль плоскостности поверочных плит и столов;


• Выверка валов, цилиндрических поверхностей и осей вращения в машиностроении;


• Лабораторные и метрологические работы, требующие эталонной точности.

Конструктивные особенности и практический смысл параметров

Рабочая длина уровня составляет 150 мм, что делает его компактным инструментом для работы в ограниченном пространстве. При этом малая база требует более тщательной установки на контролируемую поверхность. Цена деления 0,05 мм/м означает, что одно деление шкалы ампулы соответствует отклонению в 0,005 мм на каждые 100 мм длины поверхности. На практике это позволяет выявлять перепады высот до 0,0075 мм на всей длине рабочей грани — уровень пригоден для высокоточных задач, где недопустимы даже минимальные перекосы.

Рама изготовлена из углеродистой стали, что обеспечивает стабильность геометрии при нормальных условиях эксплуатации. Отполированные рабочие поверхности минимизируют трение при перемещении по плите и защищают контролируемую поверхность от царапин. Ампула надежно зафиксирована в корпусе, что исключает ее смещение при транспортировке или ударах.

Ограничения и важные нюансы

• Модель не оснащена лазерным отвесом — это чисто механический инструмент для прямого контакта с поверхностью;


• Длина рабочей поверхности 150 мм накладывает ограничения: уровень не подходит для контроля протяженных объектов за один проход — потребуется последовательное перемещение с фиксацией показаний;


• Высокая чувствительность требует аккуратного обращения: даже незначительный перепад температуры, вибрация или неровности на поверхности могут вызвать колебания пузырька;


• Инструмент не предназначен для грубых строительных работ (укладка плитки, стяжка полов) — его точность избыточна для таких задач, а малая длина неудобна;


• Уровень поставляется без защитного футляра, что необходимо учитывать при хранении и транспортировке для сохранения калибровки.

Рекомендации по выбору

Приобретение данной модели оправдано, если в работе требуется контроль с точностью до сотых долей миллиметра. Для обычных ремонтно-строительных работ лучше выбрать уровень с ценой деления 0,1-0,2 мм/м и длиной от 400 мм. Перед использованием рекомендуется проверить уровень на эталонной поверочной плите — инструменты класса 0,05 мм/м чувствительны к заводской калибровке и могут требовать дополнительной юстировки после транспортировки. Обратите внимание на состояние ампулы: пузырек должен свободно перемещаться без заеданий, а шкала должна быть четкой и контрастной.
