Установка для тестирования и очистки GDI форсунок NORDBERG CMA25AB с камерой контроля распыла CMT1

Профессиональный стенд для диагностики и восстановления топливных форсунок

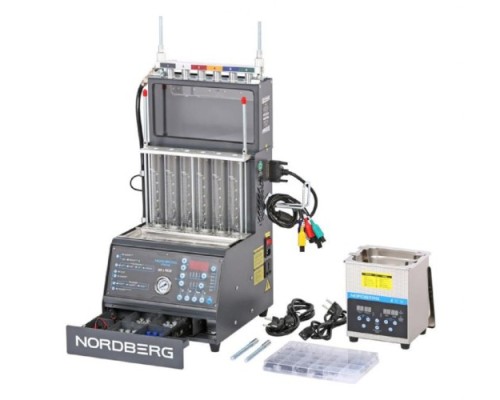

NORDBERG CMA25AB в комплекте с камерой контроля распыла CMT1 — это стационарное оборудование для автосервисов и СТО, предназначенное для всесторонней проверки и очистки форсунок бензиновых двигателей. Модель ориентирована на работу с современными системами впрыска, включая GDI и пьезофорсунки, которые требуют особого подхода из-за высокого давления и чувствительности к загрязнениям. Установка позволяет имитировать различные режимы работы двигателя, подавая на форсунки тестовую жидкость под давлением и управляющие импульсы, а также использует ультразвук и нагрев для удаления отложений.

Основные возможности и сфера применения

Оборудование решает две ключевые задачи: диагностику неисправностей топливной аппаратуры и восстановление работоспособности форсунок без их замены. Стенд подходит для обслуживания форсунок типов PIEZO, GDI, EFI, MPI и SFI, что покрывает большинство современных бензиновых двигателей. Одновременно можно тестировать до шести форсунок, что ускоряет работу при обслуживании многоцилиндровых моторов. Минимальная длительность импульса включения составляет 0,1 мс — это позволяет проверять форсунки на малых подачах, где часто проявляются проблемы с залипанием или неравномерностью распыла. Время тестирования от 5 секунд дает возможность быстро оценить герметичность и производительность.

Конструктивные особенности и практические преимущества

Установка оснащена отдельностоящей ультразвуковой ванной с регулируемым подогревом и таймером. Это обеспечивает глубокую очистку форсунок от нагара и смолистых отложений без риска повреждения чувствительных элементов. Ванна имеет увеличенный объем, что позволяет обрабатывать детали разного размера. Предусмотрена возможность очистки форсунок прямо на автомобиле — без демонтажа, что экономит время при профилактическом обслуживании. Для удобства оператора в комплекте идет металлический поднос, который защищает корпус оборудования от капель жидкости, стекающих при извлечении форсунок.

Фильтр тонкой очистки предотвращает попадание загрязнений в тестовую жидкость, что продлевает срок службы стенда и повышает точность измерений. Провода подключения форсунок имеют увеличенную длину и цветовую маркировку — это упрощает подключение к топливной рампе и снижает риск ошибок при сборке схемы. Подсветка мерных колб регулируется по интенсивности вплоть до полного выключения, что позволяет адаптировать освещение под условия работы и не утомлять глаза.

Система управления и тестирования

Встроенный микрокомпьютер с русскоязычным меню на цифровом дисплее управляет всеми режимами работы. Реализован режим автоматического тестирования, который включает пять различных сценариев проверки. Они последовательно оценивают производительность, герметичность, стабильность распыла и другие параметры. Это исключает необходимость ручной настройки каждого этапа и снижает влияние человеческого фактора. Функция тестирования форсунок с низким сопротивлением позволяет работать с современными компонентами, которые чувствительны к параметрам управляющего сигнала.

Система крепления топливной рампы продумана для быстрой фиксации и надежного удержания во время тестирования. В комплект входит набор уплотнительных колец, которые можно заменить на месте для обеспечения герметизации при подключении форсунок разного типа. Это особенно важно при работе с GDI-форсунками, работающими под высоким давлением.

Камера контроля распыла CMT1

Визуальный контроль формы и однородности факела распыла — критически важный этап диагностики, который невозможно оценить только по цифровым показателям. Камера NORDBERG CMT1, входящая в комплект, позволяет в реальном времени наблюдать за распылом тестовой жидкости. Это дает возможность выявить закоксовку, неравномерность струи, каплеобразование или отклонение направления факела. Такая детализация особенно полезна при настройке форсунок после очистки или при поиске скрытых дефектов, которые не проявляются при обычном тестировании.

Технические ограничения и особенности эксплуатации

Установка работает от электрической сети, поэтому для ее использования требуется стационарное подключение. Вес оборудования составляет 20 кг, что предполагает размещение на устойчивой рабочей поверхности. Габариты упаковки (380×405×505 мм) и вес 23 кг учитывают наличие дополнительных компонентов и защитной упаковки. При выборе стоит учитывать, что стенд рассчитан на профессиональное использование в условиях автосервиса, а не для редких работ в гараже. Для полноценной работы с пьезофорсунками и GDI необходимо убедиться в совместимости с конкретными моделями по электрическим параметрам и типу разъемов — универсальность стенда покрывает основные стандарты, но отдельные редкие варианты могут потребовать дополнительных адаптеров.
