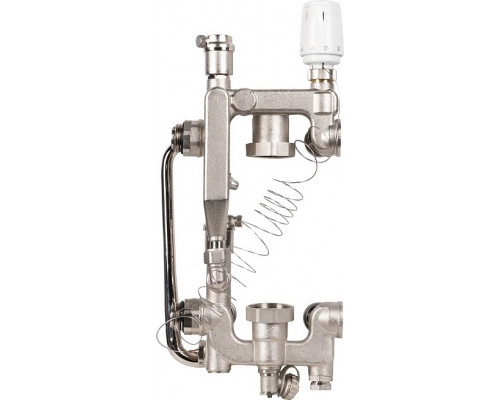

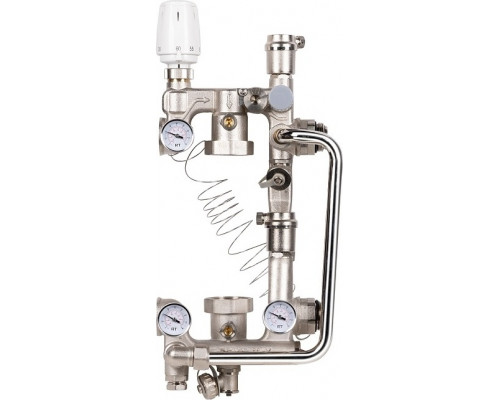

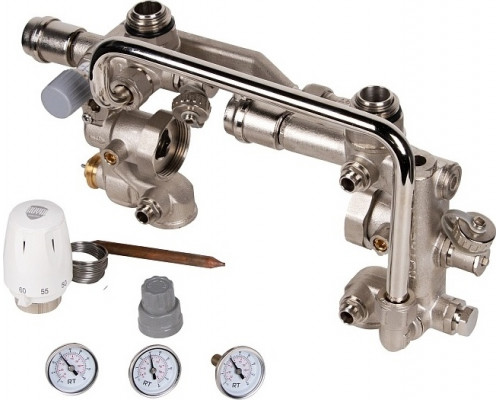

Узел смесительный ROYAL THERMO RTE 14.180 RoyalMix без насоса 1" НС-1061925

Назначение и принцип работы

Узел смесительный ROYAL THERMO RTE 14.180 RoyalMix без насоса 1" НС-1061925 предназначен для организации контуров водяного теплого пола в системах с высокотемпературным источником тепла (например, радиаторным отоплением или котлом). Его основная задача — понижать температуру горячего теплоносителя из подающей магистрали до безопасного для напольного покрытия уровня (обычно 25–45 °C) и поддерживать заданный режим. Это достигается за счет подмешивания остывшего теплоносителя из обратной линии к горячему из подачи, что исключает перегрев пола и обеспечивает равномерный прогрев помещений.

Данная модель поставляется без циркуляционного насоса, что дает возможность подобрать насос отдельно, исходя из гидравлических параметров конкретной системы (длины и количества контуров, этажности здания, требуемого расхода). Это особенно актуально для проектов с уже имеющимся насосным оборудованием или для систем, где требуется точный подбор производительности.

Ключевые особенности и конструкция

Корпус узла выполнен из латуни с никелированным покрытием. Латунь обеспечивает устойчивость к коррозии и механическим нагрузкам, а никелированное покрытие защищает от воздействия теплоносителя и продлевает срок службы. Резьбовые соединения 1" (дюйм) позволяют интегрировать узел в стандартные трубопроводы систем отопления.

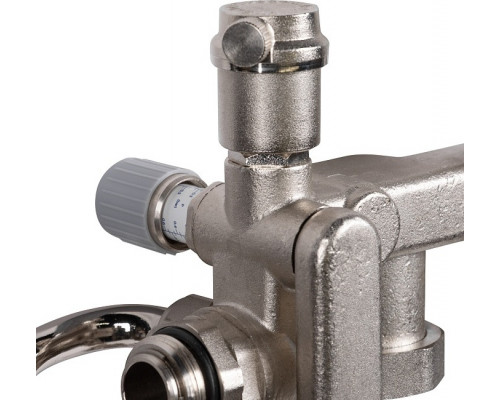

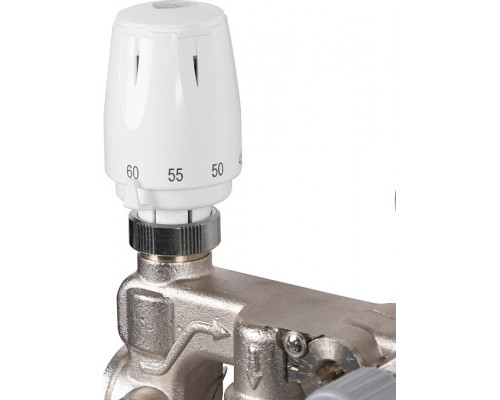

Узел оснащен балансировочным клапаном, который отвечает за точную настройку пропорции смешивания горячего и холодного потоков. С его помощью можно регулировать температуру на выходе в контуры теплого пола с высокой точностью. Конструкция предусматривает установку термоголовки или сервопривода для автоматического поддержания температуры (термоголовка или сервопривод приобретаются отдельно).

Практические возможности и ограничения

Модель RTE 14.180 RoyalMix подходит для систем с принудительной циркуляцией, где насос устанавливается на подающей или обратной линии контура. Отсутствие встроенного насоса упрощает обслуживание и снижает стоимость узла, но требует дополнительных расчетов при проектировании. Максимальная рабочая температура теплоносителя — до 90 °C, что совместимо с большинством котельных установок.

Ограничения: узел не предназначен для самотечных (гравитационных) систем — требуется насос. Также важно учитывать, что производительность узла зависит от характеристик выбранного насоса и гидравлического сопротивления контуров теплого пола. Для систем с большим количеством веток или протяженными петлями может потребоваться насос с повышенным напором.

На что обратить внимание при выборе

Перед приобретением следует убедиться, что узел совместим с типом труб и фитингов вашей системы (резьба 1"). Поскольку насос не входит в комплект, необходимо заранее подобрать циркуляционный насос с подходящими параметрами (расход, напор) на основе расчета теплого пола. Также стоит предусмотреть установку термоголовки или сервопривода для автоматизации — без них регулировка температуры будет ручной.

Вес узла (4,6 кг) и габариты (ширина 156 мм, высота 137 мм, глубина 443 мм) позволяют монтировать его как в коллекторном шкафу, так и на стене вблизи распределительного коллектора. Рекомендуется обеспечить доступ к балансировочному клапану для периодической настройки.
