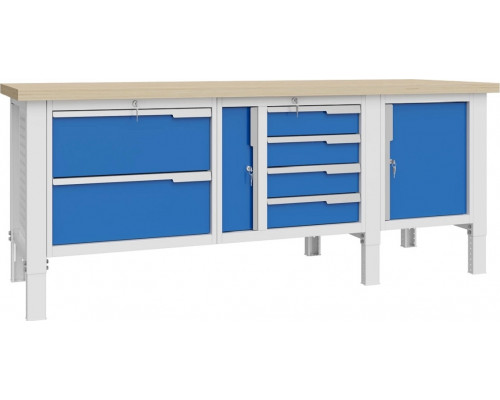

Верстак слесарный трехтумбовый ВЕРСТАКОФФ CTR 2232.S7L26.24-1 124644

Слесарный верстак с тремя тумбами: конструкция и назначение

Верстак слесарный трехтумбовый ВЕРСТАКОФФ CTR 2232.S7L26.24-1 124644 — это стационарное рабочее место для интенсивной эксплуатации в условиях мастерских, производственных цехов и сервисных центров. Модель относится к серии Constructor и рассчитана на выполнение слесарных, сборочных и ремонтных операций с крупногабаритными деталями и инструментом. Благодаря сборно-разборной конструкции верстак удобен в транспортировке и монтаже, при этом соответствует требованиям ГОСТ Р 58863-2020.

Рабочая поверхность и нагрузочная способность

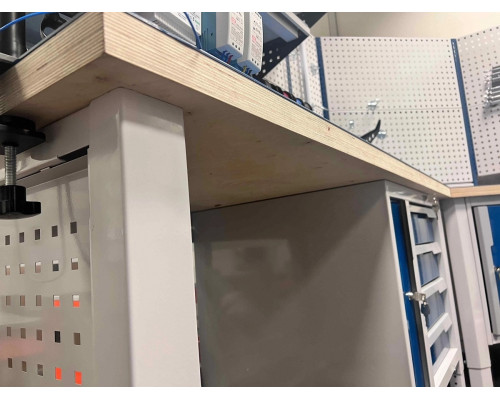

Столешница верстака выполнена из влагостойкой фанеры марки ФСФ толщиной 43 мм. Это обеспечивает устойчивость к механическим нагрузкам, ударам и воздействию масел или технических жидкостей. Общая распределенная нагрузка на рабочую поверхность составляет до 1500 кг, что позволяет размещать на верстаке тяжелые заготовки, тиски или оснастку без риска деформации. Габариты столешницы — 2193 мм в ширину и 743 мм в глубину — дают достаточно пространства для работы с длинномерными деталями или параллельного размещения нескольких инструментов.

Регулировка высоты и устойчивость

Рабочая высота верстака регулируется в диапазоне от 700 до 950 мм с шагом 25 мм. Это позволяет адаптировать рабочее место под рост сотрудника или особенности выполняемой операции. Для тонкой корректировки положения предусмотрены усиленные резьбовые подпятники — они компенсируют неровности пола и предотвращают раскачивание. Рама верстака изготовлена из холоднокатаной стали толщиной 2 мм, а модули тумб — из стали 0,8 мм. Дополнительно конструкция усилена продольной балкой, что повышает жесткость и долговечность.

Система хранения: тумбы и нагрузка на ящики

Трехтумбовая конфигурация обеспечивает организованное хранение инструмента и расходных материалов. Каждая тумба оснащена ящиками с допустимой нагрузкой до 40 кг на ящик и полками до 60 кг. Такое распределение позволяет хранить как тяжелый ручной инструмент (гаечные ключи, молотки, дрели), так и запасные части или крепеж. Ящики окрашены в цвет RAL5001, корпус — RAL7047, ручки — RAL9053. Важно учитывать, что нагрузка на ящики и полки не суммируется с нагрузкой на столешницу — распределение веса должно быть равномерным.

Совместимость и особенности эксплуатации

Модель CTR 2232.S7L26.24-1 совместима с другими верстаками серии Constructor: при необходимости их можно стыковать в единую рабочую поверхность для организации поточных линий или больших участков сборки. При этом стоит обратить внимание на габариты упаковки (ширина 2193 мм, высота 1670 мм, глубина 743 мм) и вес 238,8 кг — для установки потребуется ровный пол и минимум два человека. Верстак не предназначен для работы с агрессивными химическими средами или в условиях высокой влажности без дополнительной защиты столешницы.

Практические ограничения

• Максимальная нагрузка на один ящик — 40 кг, на полку — 60 кг; превышение этих значений может привести к деформации направляющих.


• Для стыковки с другими верстаками серии Constructor необходимо обеспечить совпадение высоты и ровность стыков.


• Фанера ФСФ устойчива к влаге, но не является полностью водонепроницаемой — при постоянном контакте с водой рекомендуется использовать защитное покрытие.


• Регулировка высоты осуществляется вручную с шагом 25 мм; точная настройка подпятниками компенсирует перепады пола до 10–15 мм.
