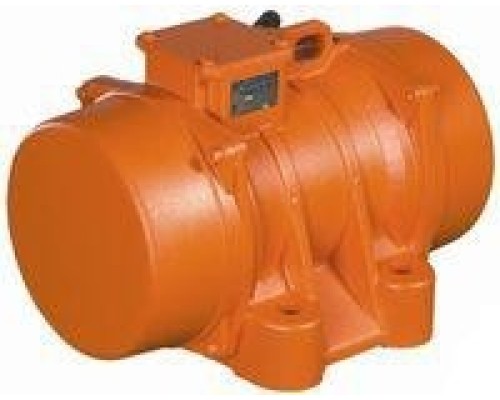

Вибратор общего назначения КРАСНЫЙ МАЯК ЭВВ-20-50 взрывозащищенный ЭВ-419.00.000-00

Назначение и область применения

Вибратор КРАСНЫЙ МАЯК ЭВВ-20-50 (ЭВ-419.00.000-00) представляет собой взрывозащищенный электромеханический источник вынужденных колебаний. Модель разработана для установки на вибрационные машины и механизмы, работающие в условиях, где существует риск образования взрывоопасных смесей газов и паров с воздухом. Устройство сертифицировано для эксплуатации в средах, соответствующих категории IIА и температурному классу Т4, что охватывает большинство производств химической, газовой, нефтеперерабатывающей и смежных отраслей. Маркировка взрывозащиты 1ЕхdIIAT4 подтверждает, что оборудование может безопасно применяться в зонах, где возможно присутствие таких веществ, как пропан, бутан, бензол, аммиак и другие аналогичные по характеристикам среды.

Технические возможности и практический смысл параметров

Данная модель способна создавать вынуждающую силу от 9,9 до 20 кН. Это означает, что вибратор подходит для работы с массивными конструкциями и сыпучими материалами, требующими интенсивного воздействия. Регулировка силы достигается изменением статического момента в диапазоне от 10 до 20, что позволяет адаптировать интенсивность вибрации под конкретную технологическую задачу — от аккуратного уплотнения до активного просеивания или транспортировки.

Частота колебаний достигает 3000 в минуту при питании от сети 400 В и частоте 50 Гц. Двухполюсная конструкция двигателя обеспечивает высокую скорость вращения дебалансов, что критично для задач, где требуется быстрая разгрузка бункеров, интенсивное уплотнение бетонных смесей или эффективное грохочение. Потребляемая мощность 2,05 кВт указывает на энергоэффективность при таких высоких нагрузках — устройство выдает значительное усилие без избыточного расхода электроэнергии.

Конструктивные особенности и эксплуатационные нюансы

Вибратор выполнен во взрывозащищенном исполнении, что накладывает ряд требований при монтаже и использовании. Корпус и все внешние элементы спроектированы так, чтобы исключить возможность искрообразования и нагрева выше допустимых температур. Вес устройства составляет 46 кг, что необходимо учитывать при проектировании креплений и несущих конструкций. Упаковочный вес 55,2 кг свидетельствует о том, что оборудование поставляется в жесткой таре, обеспечивающей сохранность при транспортировке.

При выборе данной модели важно обратить внимание на следующие моменты:

• Напряжение питания 400 В (трехфазная сеть) — требуется наличие соответствующего промышленного ввода. Подключение к бытовой сети 220 В невозможно без преобразователя.


• Частота сети 50 Гц — устройство не рассчитано на работу от сетей с частотой 60 Гц без дополнительной адаптации, что может привести к изменению характеристик.


• Статический момент регулируется вручную — для изменения вынуждающей силы необходимо останавливать вибратор и перенастраивать положение дебалансов. Это не дистанционная регулировка, а механическая настройка.


• Взрывозащита 1ЕхdIIAT4 подразумевает, что оборудование должно эксплуатироваться в строгом соответствии с инструкцией и нормативными документами для взрывоопасных зон. Несоблюдение условий эксплуатации может снизить уровень безопасности.

Сильные стороны модели

Основное преимущество КРАСНЫЙ МАЯК ЭВВ-20-50 — сочетание высокой вынуждающей силы с взрывозащищенным исполнением. В условиях, где обычные вибраторы применять опасно, данная модель обеспечивает надежную и интенсивную вибрацию. Широкий диапазон регулировки статического момента позволяет использовать один и тот же вибратор для разных задач без замены оборудования. Двухполюсный двигатель гарантирует быстрый выход на рабочие обороты и стабильную частоту колебаний под нагрузкой.

Ограничения и рекомендации по выбору

Модель не предназначена для использования в средах с категорией взрывоопасности выше IIА или с температурным классом выше Т4 — для таких условий требуется оборудование с более строгой сертификацией. Вес 46 кг делает монтаж возможным только на усиленные конструкции, и для установки потребуется подъемное оборудование или несколько человек. Также стоит учитывать, что вибратор не комплектуется кабелями, пускателями или системами управления — все это приобретается отдельно в соответствии с проектом подключения.
