Вибратор общего назначения Красный Маяк ИВ-107А-1,5 42В ИВ-107А.00.000-19

Назначение и сфера применения

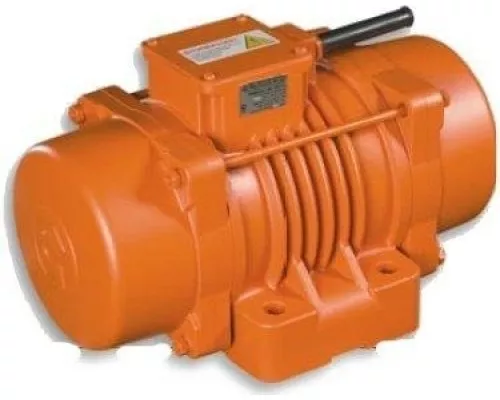

Вибратор КРАСНЫЙ МАЯК ИВ-107А-1,5 42В представляет собой промышленный электромеханический привод, создающий направленные или круговые колебания. Модель рассчитана на работу в системах вибротранспортировки, уплотнения бетонных смесей, просеивания и выгрузки сыпучих материалов на предприятиях стройиндустрии, горно-обогатительных комбинатах и в пищевой промышленности. Благодаря регулируемой вынуждающей силе от 9,9 до 20 кН, вибратор способен обрабатывать как легкие, так и тяжелые сыпучие среды, включая гранулированные продукты, песок, щебень и цемент.

Конструктивные особенности и принцип работы

Устройство выполнено на базе асинхронного электродвигателя с короткозамкнутым ротором. Статорная обмотка усилена для работы в условиях постоянных вибраций, а вал ротора и подшипниковый узел спроектированы с запасом механической прочности. Корпус отлит из чугуна или алюминия, оснащен ребрами жесткости и усиленными элементами крепления к вибромеханизму. Дебалансные узлы закрыты защитными кожухами, исключающими контакт с вращающимися частями. Подключение к сети осуществляется через клеммную панель в коробке выводов.

Основной рабочий элемент — регулируемые дебалансы на валу ротора. Изменяя их взаимное расположение, оператор задает статический момент в диапазоне от 10 до 20 кг·см, что напрямую влияет на амплитуду колебаний. При вращении ротора возникают круговые колебания корпуса. Для получения направленных колебаний два таких вибратора монтируют на общей плите с параллельными валами, подключая их к сети с противоположным направлением вращения — в этом случае статические моменты суммируются, создавая линейную вибрацию.

Практический смысл ключевых параметров

• Напряжение 42 В и частота 50 Гц: устройство предназначено для подключения к безопасному низковольтному источнику питания (например, через понижающий трансформатор). Это обязательное условие эксплуатации во влажных или взрывоопасных зонах, где использование стандартного напряжения 380/220 В запрещено.


• Вынуждающая сила 9,9–20 кН: нижний предел подходит для легких сыпучих материалов (мука, гранулы), верхний — для тяжелых смесей (бетон, щебень) или для уплотнения в формах большого объема. Регулировка позволяет адаптировать вибратор под конкретную технологическую операцию без замены оборудования.


• Частота колебаний 3000 об/мин (50 Гц): стандартная частота для двухполюсного двигателя. Обеспечивает интенсивное воздействие на материал, достаточное для быстрого уплотнения или транспортировки, но требует жесткого крепления вибратора к рабочей поверхности.


• Потребляемая мощность 2,05 кВт: указывает на энергопотребление при максимальной нагрузке. Для выбора кабеля и защитной автоматики необходимо учитывать пусковые токи, которые могут в 5–7 раз превышать номинальные.

Ограничения и рекомендации по выбору

Модель ИВ-107А-1,5 42В не предназначена для работы в агрессивных средах с химически активными веществами или при температурах выше +40 °C без дополнительной защиты корпуса. Вибратор не имеет встроенной системы регулировки частоты — изменение вынуждающей силы возможно только за счет статического момента дебалансов. Для плавной регулировки амплитуды потребуется частотный преобразователь, но его применение должно быть согласовано с производителем, так как работа на пониженных частотах снижает охлаждение двигателя.

При выборе учитывайте массу вибратора (41 кг) — для монтажа потребуются усиленные кронштейны или плита. Упаковочный вес 49,2 кг включает защитную тару. Обратите внимание, что для создания направленных колебаний необходимо приобретать два вибратора этой модели и синхронизировать их вращение. Одиночный вибратор создает только круговые колебания, что подходит для бункеров и сит, но не для вибростолов с линейным движением.

Комплектность и монтаж

В поставку входит сам вибратор с установленными дебалансами, защитные кожухи, клеммная панель и коробка выводов. Кабель питания, крепежные элементы и понижающий трансформатор приобретаются отдельно. Перед установкой необходимо проверить соосность вала и затяжку подшипниковых узлов — заводская регулировка рассчитана на стандартные условия эксплуатации. После монтажа требуется балансировка дебалансов под конкретный статический момент, так как при заводской настройке они могут находиться в нейтральном положении.
