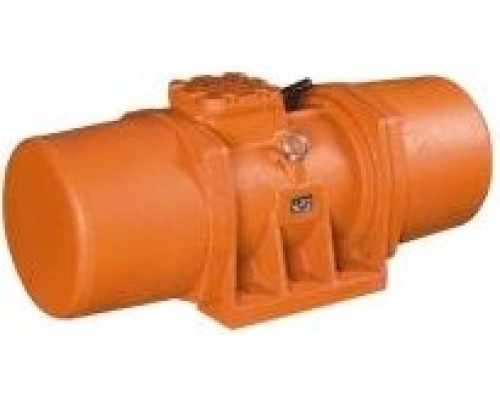

Вибратор общего назначения КРАСНЫЙ МАЯК ИВ-60-16 380В ЭВ-359А.00.000-01

Мощный промышленный вибратор для тяжелых условий эксплуатации

Вибратор общего назначения КРАСНЫЙ МАЯК ИВ-60-16 380В ЭВ-359А.00.000-01 — это высокопроизводительное электромеханическое устройство, предназначенное для создания направленных или круговых колебаний в промышленных установках. Модель относится к классу тяжелых вибраторов с максимальной вынуждающей силой до 60 кН, что позволяет эффективно работать с крупнотоннажным оборудованием и сыпучими материалами высокой плотности. Конструкция основана на асинхронном двигателе с короткозамкнутым ротором, адаптированном к постоянным вибрационным нагрузкам.

Основные технические характеристики и их практический смысл

Модель ИВ-60-16 рассчитана на питание от трехфазной сети напряжением 400 В и частотой 50 Гц. Потребляемая мощность 6 кВт обеспечивает стабильную работу даже при длительных нагрузках. Диапазон регулировки статического момента от 1 до 550 кг·см позволяет тонко настраивать амплитуду колебаний под конкретные задачи: от легкого встряхивания до интенсивного уплотнения. Максимальная частота колебаний 1000 об/мин (около 16,7 Гц) оптимальна для большинства процессов вибротранспортирования и уплотнения — это обеспечивает хорошую проработку материала без излишнего шума и износа оборудования.

Конструктивные особенности и надежность

Корпус вибратора выполнен из чугуна, что обеспечивает высокую жесткость и устойчивость к деформациям при вибрациях. Подшипниковый узел усилен, а вал ротора спроектирован с запасом прочности для работы с дебалансными грузами. Статорная обмотка имеет специальную пропитку, повышающую виброустойчивость и защиту от перегрева. Дебалансные узлы закрыты защитными кожухами, что исключает травмирование персонала и попадание посторонних предметов. Клеммная коробка выведена в удобное место для подключения кабеля.

Регулировка вынуждающей силы

Изменение вынуждающей силы и амплитуды колебаний производится путем изменения взаимного расположения дебалансов на валу. Для настройки необходимо ослабить крепежные элементы, повернуть дебалансы относительно друг друга и зафиксировать их в новом положении. Это позволяет плавно регулировать силу от 1 до 60 кН без замены деталей. Важно: при настройке строго соблюдайте балансировку — несимметричная установка дебалансов может привести к повышенному износу подшипников и вала.

Способы применения и компоновка

Одиночный вибратор создает круговые колебания. Для получения направленных колебаний (например, для вибротранспортеров или вибросит) необходимо установить два одинаковых вибратора на одной плите с параллельными валами, обеспечив их встречное вращение. При этом статические моменты обоих вибраторов суммируются, что позволяет получить удвоенную вынуждающую силу. Модель ИВ-60-16 подходит для таких задач, как:

• уплотнение бетонных смесей и сыпучих материалов в формах и бункерах;


• вибротранспортирование песка, щебня, цемента и других сыпучих грузов;


• обезвоживание и гранулирование пищевых продуктов (при условии герметизации и использования в соответствующих материалах);


• выгрузка застрявших материалов из бункеров и силосов.

Ограничения и рекомендации по эксплуатации

Масса вибратора составляет 325 кг, что требует использования усиленных креплений и фундамента. Упаковочный вес 390 кг указывает на необходимость применения грузоподъемного оборудования при монтаже. Модель не предназначена для работы во взрывоопасных средах или в условиях высокой влажности без дополнительной защиты. Подключение к сети должно выполняться квалифицированным электриком с учетом пусковых токов (до 7-кратного номинального). Для преобразования круговых колебаний в направленные требуется строго встречное вращение двух вибраторов — это обеспечивается правильной фазировкой при подключении. При выборе учитывайте, что максимальная вынуждающая сила 60 кН достигается только при максимальном статическом моменте 550 кг·см и частоте 1000 об/мин.

Что важно знать перед покупкой

Перед приобретением убедитесь, что ваша электрическая сеть способна обеспечить стабильное напряжение 400 В и мощность не менее 6 кВт с учетом пусковых токов. Для работы в режиме направленных колебаний потребуется два таких вибратора. Обратите внимание на необходимость регулярного обслуживания подшипникового узла (смазка каждые 500 часов работы) и контроля затяжки крепежных элементов. Модель ИВ-60-16 — это профессиональное оборудование для интенсивной эксплуатации, требующее ответственного подхода к монтажу и настройке.
