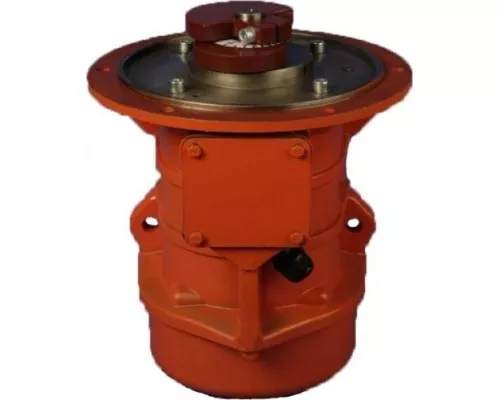

Вибратор общего назначения КРАСНЫЙ МАЯК ИВФ-05-50 380В фланцевый ИВ-468.00.000-00

Фланцевый вибратор КРАСНЫЙ МАЯК ИВФ-05-50: назначение и конструкция

Модель ИВФ-05-50 от производителя КРАСНЫЙ МАЯК представляет собой фланцевый вибратор общего назначения, работающий от сети 380 В с частотой 50 Гц. В отличие от обычных поверхностных вибраторов, фланцевая конструкция создает колебания, параллельные плоскости крепления. Это принципиально меняет характер вибрации: рабочая поверхность движется горизонтально, а не вертикально. Такое решение особенно эффективно для оборудования, где требуется равномерное распределение материала без его подбрасывания.

Для каких задач подходит

Вибратор ориентирован на промышленные установки, где необходимо горизонтальное вибрационное воздействие. Основные области применения:

• Вибросита и грохоты – горизонтальные колебания просеивающей поверхности ускоряют процесс разделения сыпучих материалов и делают его более равномерным. Частицы движутся вдоль сита, а не отрываются от него, что повышает точность сортировки.


• Виброконвейеры и питатели – обеспечивают плавное перемещение сыпучих грузов по лотку или трубе без залипания и сводообразования.


• Виброплощадки и формовочные столы – для уплотнения бетонных смесей в формах, где важно распределение вибрации в горизонтальной плоскости.

Сильные стороны модели

Ключевое преимущество – возможность регулировки вынуждающей силы в диапазоне от 2,5 до 5 кН. Это достигается изменением статического момента от 2,5 до 5,1 кг·см. На практике вы можете настраивать интенсивность вибрации под конкретную задачу: от щадящего режима для хрупких материалов до максимального усилия для плотных и вязких смесей. Двухполюсная конструкция обеспечивает частоту колебаний 3000 в минуту (при 50 Гц), что является стандартом для большинства вибрационных установок.

Потребляемая мощность 0,5 кВт при весе 20 кг делает вибратор достаточно компактным и энергоэффективным для промышленного оборудования. Фланцевое крепление упрощает монтаж на плоские поверхности – вибратор фиксируется через отверстия во фланце, что исключает необходимость в дополнительных переходных элементах.

Особенности эксплуатации и ограничения

При выборе и установке важно учитывать несколько моментов:

• Вибратор рассчитан на питание от трехфазной сети 380 В – для подключения потребуется соответствующий источник напряжения и пускозащитная аппаратура (например, магнитный пускатель).


• Максимальная частота колебаний 3000 об/мин достигается только при номинальной частоте сети 50 Гц. При отклонении частоты фактическая частота вибрации изменится пропорционально.


• Диапазон статического момента (2,5–5,1 кг·см) регулируется, но точный способ настройки зависит от конструкции конкретного экземпляра – обычно изменением положения дебалансов. Уточните возможность регулировки перед монтажом.


• Вес вибратора 20 кг – это масса самого устройства. При расчете крепления и несущей способности установки учитывайте, что упаковочный вес составляет 24 кг.


• Вибратор создает горизонтальные колебания, поэтому не подходит для вертикальных виброустановок (например, для глубинного уплотнения бетона).

На что обратить внимание при выборе

Перед покупкой убедитесь, что ваша установка рассчитана на фланцевое крепление и требует именно горизонтальной вибрации. Если необходимо вертикальное воздействие, рассмотрите поверхностные вибраторы. Также проверьте совместимость по напряжению и частоте сети – модель предназначена для 380 В и 50 Гц. Если вы планируете использовать вибратор в непрерывном режиме, уточните класс защиты и степень нагревостойкости изоляции (эти данные не указаны в характеристиках, но важны для длительной работы).
